Запуск производства: этапы и типичные ошибки
Что входит в запуск производства розлива и с чего он начинается
Что входит в запуск производства розлива и с чего он начинается
Запуск начинается с технического задания: продукт (вязкость, температура, мякоть, газ), тара и укупорка, производительность в бут/ч, помещение и коммуникации (вода, пар, сжатый воздух, электрика). Ошибка здесь дороже всего: под один продукт нужен один тип дозатора, под другой он не подойдёт.
Состав линии по потоку: подготовка воды или продукта, розлив, укупорка, этикетировка, датировка, групповая упаковка. Порядок: ТЗ, подбор, поставка, монтаж, пусконаладка, обучение, выход на мощность. Оснастку под тару собирают параллельно с подготовкой площадки.
Подготовка помещения и инженерных систем под линию розлива
Помещение под линию розлива проверяют до подписания договора аренды, иначе переделка инженерии ложится на заказчика. Минимальная высота потолка для линейного розлива в ПЭТ тару составляет 3,5 м, для стекла и жестяной банки с укупоркой под вакуумом требуется от 4,2 м. Площадь считают от компоновки: розлив, укупорка, этикетировка, упаковка и паллетирование, плюс 25–30 % под хранение тары, преформ и готовой продукции.
Электрика, воздух и вода: параметры, которые чаще всего недодают
Заявленная мощность на щите не совпадает с пусковой нагрузкой приводов и компрессоров, поэтому ввод считают с запасом 20–25 %. Сжатый воздух подают осушенным до точки росы минус 20 °C и очищенным по ГОСТ ISO 8573-1, иначе клапаны розлива и пневмоцилиндры выходят из строя. При закупке оборудования из Китая проверяют документацию и соответствие узлов заявленным параметрам: помогает сопровождение сделок из Китая.
- Отдельная линия питания на 380 В с защитой по каждой фазе.
- Ресивер и осушитель воздуха с запасом по расходу не менее 30 %.
- Вода питьевого качества по СанПиН 1.2.3685-21 с умягчением под мойку.
- Трапы и стоки под каждой единицей оборудования с уклоном к коллектору.
Отдельная линия нужна не только по фазной защите: при посадке напряжения на общем вводе первым реагирует частотный привод разливочного автомата, и розлив «плывёт» по дозе. Запас по воздуху берут потому, что пиковый разбор при одновременном срабатывании пневмоцилиндров укупорки и выдува выше среднего. Умягчение под мойку обязательно, иначе соли садятся на форсунках и теплообменниках. Без трапов влага от мойки растекается по всей линии, а вода под оборудованием приводит к коррозии рам и опор.
Приточную вентиляцию считают с балансом по вытяжке в зоне мойки тары: если вытяжка слабее притока, влага оседает на электронике и приводах. Расход воздуха зависит от количества постов мойки и формата тары, поэтому закладывают регулируемые заслонки, а не фиксированные решётки. Отдельно проверяют, куда уходит воздух из зоны выдува преформ: без локального отсоса пыль от ПЭТ преформ разносится по всему помещению и садится на открытую продукцию.
Зонирование строят по движению тары: от склада сырья к паллетированию без встречных потоков. Граница между грязной и чистой зоной проходит по выходу из мойки, там ставят тамбур или воздушную завесу. Стены и полы чистых зон выполняют из влагостойких моющихся материалов с закруглением углов. Освещение в зоне контроля налива и этикетировки делают достаточным для визуального осмотра уровня и этикетки, а светильники берут во влагозащищённом исполнении.
Подбор оборудования под продукт, тару и объём

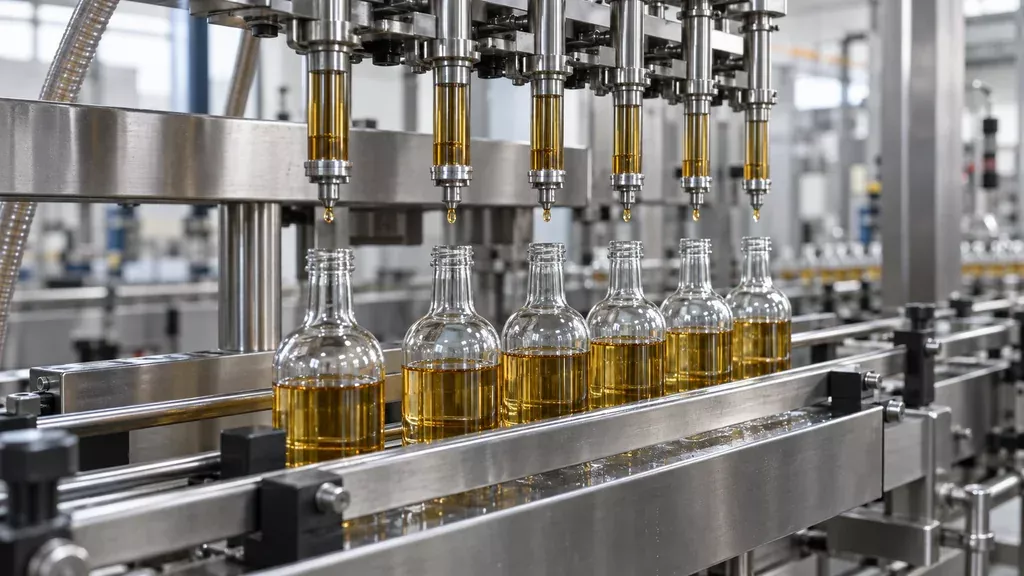

Тип дозирования выбирают по реологии продукта и требованиям к точности. Объёмный дозатор (поршневой или шестерённый) даёт стабильную повторяемость на воде, соках, маслах, но пена и газ сбивают фактический объём. Весовой узел считает массу через тензодатчик, держит допуск жёстче и не боится вязких и горячих сред. Уровневый розлив заполняет бутылку до метки по горлышку, удобен для молочной группы и соусов. Для бытовой химии чаще берут объёмный или весовой, для газированных и слабоалкогольных напитков только изобарный или асептический/горячий розлив.
Производительность на шильдике и сменный выпуск расходятся: пересчитывайте бут/ч с учётом КПД линии 0,75–0,9, потерь на пуск, промывку и переходы формата. Линейный автомат обычно ставят на 1000–6000 бут/ч, ротационный от 3000–4000 до 24000 бут/ч. Смена формата ПЭТ бутылки или банки занимает от 20 минут до 2 часов и требует оснастки под каждый типоразмер. Посмотрите выполненные проекты, чтобы увидеть, как эти узлы стыкуют на реальных площадках.
| Тип дозирования / автомата | Подходящие продукты и тара | Точность и настройка | Пределы по производительности |
|---|---|---|---|
| Объёмный дозировочный | Вода, соки, масло, ПЭТ бутылка, стекло | Поршень или шестерня, ±1–2% | до 12000 бут/ч |
| Весовой дозировочный | Вязкие, горячие, пенистые, ПЭТ и стекло | Тензодатчик, тарировка по массе, ±0,2–0,5% | до 6000 бут/ч |
| Уровневый | Молочная группа, соусы, ПЭТ бутылка | Настройка по горлышку | до 9000 бут/ч |
| Линейный автомат | Штучная тара, малые и средние тиражи | Переналадка под формат | 1000–6000 бут/ч |
| Ротационный автомат | Вода, напитки, ПЭТ бутылка, ПЭТ банка | Карамель или клапан, быстрый переход | 3000–24000 бут/ч |
Пусконаладка, обучение персонала и вывод на режим
Пусконаладка начинается с обкатки на воде: выставляют синхронизацию транспортера, розлива и укупорки, проверяют герметичность и момент затяжки. Затем переходят на продукт и настраивают дозирование по фактическому объёму. Вывод на режим занимает от одной до трёх смен, срок зависит от продукта, тары и числа переходов.
- Обкатка на воде: синхронизация, протечки, стабильность розлива.
- Настройка дозирования по факту: замер объёма, поправка на температуру и вязкость.
- Отбор проб: объём, герметичность укупорки, внешний вид тары.
- Отработка смены формата: переналадка, замена оснастки, проверка первой партии.
- Обучение оператора и наладчика: пуск, останов, аварийный сброс, журнал параметров.
- Санитарная смена: порядок мойки узлов, контактирующих с продуктом.
Поставщик выводит оборудование на режим и передаёт параметры, заказчик обеспечивает продукт, тару, персонал и санитарные условия. Оператор ведёт журнал, наладчик меняет оснастку и устраняет сбои. Частота контроля на выходе зависит от продукта: для питьевой воды достаточно раз в смену, для напитков и масла чаще, вплоть до каждого часа.
Чек-лист запуска и типичные ошибки на площадке
Чек-лист перед первым пуском
Проверяют обвязку и планировку, давление и расход на входе, температуру продукта, аварийные остановы, заземление. Прогоняют тару: геометрию ПЭТ бутылки, усилие откручивания крышки. Затем линию гонят на воде: розлив по уровню, укупорка, этикетировка, датировка.
Ошибки в ТЗ и коммуникациях
- В ТЗ указан объём в литрах в смену вместо бут/ч по формату тары.
- Нет проходов для обслуживания и зон выката паллет.
- Сжатый воздух без осушителя и ресивера.
- Электрика и вода разведены до согласования планировки.
- Не учтён запас по высоте под преформу и вынос тары.
Ошибки в эксплуатации
Параметры теряют из-за смены партии тары без перенастройки, экономии на регламентном обслуживании, работы «до отказа». Журнал отклонений не ведут, поэтому сбои не разбирают. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы с обучением операторов.
Вопросы и ответы
Сколько времени занимает запуск линии розлива от подписания договора до первой партии?
Обычно ориентируются на срок от полутора до четырёх месяцев, но он зависит от формата тары, сложности оснастки и готовности помещения. Ключевые этапы: согласование компоновки и зон обслуживания, изготовление оснастки под конкретную бутылку или банку, поставка, монтаж, пусконаладка и вывод на режим. Первая товарная партия появляется не сразу после пусконаладки: нужно ещё отработать розлив и укупорку на нескольких прогонах, проверить дозирование и герметичность.
Можно ли поставить линию в существующем помещении без перепланировки?
Часто можно, если помещение уже соответствует требованиям по площади, высоте потолка и зонам. Проверяют несущую способность пола под рамы и тару, свободные проходы для обслуживания, подвод воды, пара, сжатого воздуха и электрики нужной мощности. Если продукт пищевой, отдельно смотрят на отделку стен, полов и возможность санитарной обработки по СанПиН. Перепланировка обычно требуется, когда не хватает места под накопительные столы, укупор или зону хранения тары.
Какая производительность нужна, чтобы линия имела смысл?
Считают от реальной потребности: объём выпуска в смену, число форматов тары и режим работы. Для небольших производств часто достаточно линейного дозатора и полуавтоматической укупорки на несколько сотен бут/ч, для растущего спроса берут ротационные автоматы на 2000–6000 бут/ч и выше. Важно закладывать запас не по максимуму, а с учётом переналадок и простоев. Иначе либо не хватит мощности, либо оборудование будет работать вполсилы.
Нужен ли отдельный технолог или хватит обученного оператора?
Для простых продуктов и одного формата тары часто достаточно оператора, прошедшего обучение у поставщика и знающего настройки дозатора, укупорки и санитарные процедуры. Технолог нужен, когда есть рецептуры, несколько видов продукции, требования к органолептике и микробиологии, а также при работе с вязкими или пенящимися жидкостями. На практике выгодно иметь хотя бы одного человека, который отвечает за параметры процесса и ведёт записи по партиям.
Что делать, если продукт пенится и дозатор не даёт стабильную точность?
Сначала проверяют режим розлива: уровень наполнения, скорость струи, высоту сопла относительно тары и температуру продукта. Часто помогает снижение скорости налива, налив по стенке или под уровень, а также стабилизация давления в продуктопроводе. Если продукт газированный или склонный к пенообразованию, подбирают дозатор с подходящим типом клапана и настройкой отсечки. Иногда причина в самой рецептуре или в подсосе воздуха через соединения.
