Винтовой компрессор: устройство и применение на производстве

Что такое винтовой компрессор и почему его ставят на линии розлива

Винтовой компрессор сжимает воздух в паре роторов: ведущий и ведомый винты вращаются навстречу, объём межвитковой полости уменьшается, и газ выдавливается в нагнетательный патрубок. Смазка отводит тепло и уплотняет зазоры, поэтому температура и давление держатся стабильно при непрерывной работе. Такой компрессор даёт 7–13 бар и расход до десятков м³/мин, чего хватает на пневмоинструмент, клапаны, выдув и обдув тары в одном контуре.

На линии розлива воздух нужен в трёх точках: привод пневмоцилиндров и клапанов розлива и укупорки, выдув ПЭТ бутылки и продувка тары перед наполнением, обдув оборудования. Если воздух контактирует с продуктом или внутренней поверхностью тары, действуют требования по ГОСТ ISO 8573-1: нормируют класс по твёрдым частицам, влаге и маслу. Для сухого обдува тары достаточно осушенного воздуха без масла, для прямого контакта с продуктом класс жёстче.

Устройство винтового компрессора: основные узлы и их назначение

Основу машины составляет винтовой блок: два ротора с асимметричным профилем вращаются навстречу и сжимают воздух в замкнутых полостях. Привод связан с ведущим ротором напрямую либо через редуктор, частота вращения задаёт производительность. В маслозаполненных моделях масло подаётся в зону сжатия, уплотняет зазоры, отводит тепло и смазывает подшипники. Отсюда требования к вязкости и чистоте: загрязнённое масло ускоряет износ роторов.

Дальше поток проходит маслоотделитель, где капли отделяются центробежно и на фильтроэлементе, затем маслоохладитель и воздушный радиатор отдают тепло. Терморегулирующий клапан удерживает температуру масла в рабочем диапазоне, иначе возможны конденсат либо перегрев. Ниже узлы, которые чаще всего определяют надёжность компрессора.

• Всасывающий клапан регулирует подачу и защищает от обратного потока при останове.
• Клапан минимального давления не даёт маслу уйти в пневмолинию на пуске.
• Ресивер сглаживает пульсации и накапливает запас воздуха для пиковых разборов.

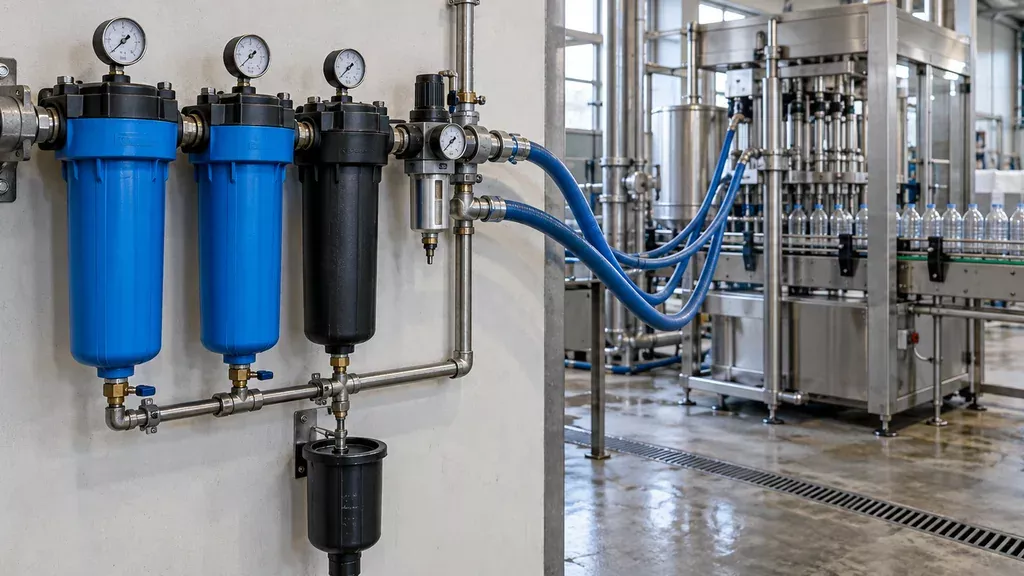

• Блок подготовки воздуха: концевой охладитель, влагоотделитель, фильтры и осушитель.
• Обратный и предохранительный клапаны удерживают параметры в безопасных границах.

Типовые отказы привязаны к узлам: забитый маслоотделитель даёт рост давления и унос масла, загрязнённый радиатор ведёт к перегреву, износ клапанов проявляется провалами давления при разборе. Для линий розлива подбирают винтовые компрессоры высокого давления с учётом расхода и точки росы, а ресивер и подготовку воздуха считают вместе с машиной.

Параметры подбора под конкретную линию розлива

Перед заказом винтового компрессора считают суммарный расход всех потребителей: выдув ПЭТ тары, обдув и сушка бутылки перед укупором, пневмоцилиндры толкателей и укупорочных головок, зажимы транспортёров, КИП. К паспортному расходу добавляют запас 20–30% на утечки и одновременность срабатывания. Рабочее давление берут по манометру на самой удалённой точке линии: на магистралях 50–100 м теряется 0,3–0,8 бар, а каждый лишний бар на выходе даёт перерасход энергии. Класс чистоты воздуха по ГОСТ ISO 8573-1 согласуют с технологом: для обдува ПЭТ тары и укупорочной зоны обычно требуется 1:4:1 или 1:4:2, для пневмоцилиндров достаточно 4:4:4. Режим работы проверяют по циклограмме: розлив и выдув редко бывают равномерными, поэтому компрессор с частотным приводом держит давление стабильнее при пиках.

Объём ресивера подбирают под пиковый разбор: ориентир 30–50% минутной производительности компрессора, при частых срабатываниях цилиндров берут больше. Потери давления считают по всей цепочке: осушитель, фильтры, влагоотделители, колена, зауженные участки. Расходники меняют заранее, ресурс зависит от запылённости цеха и температуры; запчасти для компрессоров держат в запасе, чтобы не останавливать линию. Шум и охлаждение определяют размещение: воздушное охлаждение требует притока и вытяжки, при нехватке объёма ставят компрессор в отдельном помещении.

Типичные ошибки при подборе, монтаже и эксплуатации

Винтовой компрессор чаще выходит из строя не сам по себе, а из-за ошибок, заложенных ещё до покупки. Самая частая: заниженный запас по расходу. Считают потребление линии по паспорту и берут машину впритык, забывая про пиковые разборы при одновременном срабатывании нескольких постов розлива и про утечки в пневмосети. Потери в старой сети заметно снижают фактическую подачу, иногда настолько, что компрессор работает без пауз. Второй промах: класс фильтрации подбирают «на глаз», без учёта требований к точке контакта с продуктом.

Ошибки монтажа и обвязки пневмосети

Отсутствие уклона трубопровода и конденсатоотводчиков приводит к тому, что влага и масло уходят прямо к потребителю. Компрессорную часто ставят в тесном помещении без притока и вытяжки: температура растёт, падает производительность, ускоряется износ. Отдельная ошибка, игнорирование температуры всасываемого воздуха: летом в горячем цехе она доходит до 40 °C, и реальная подача падает. Что проверить при приёмке и пусконаладке:

• Замер фактического расхода и давления в сети под нагрузкой, а не на холостом ходу.
• Перепад давления на фильтрах и осушителе в пределах паспортных значений.
• Наличие уклона трубопровода и работающих конденсатоотводчиков в низших точках.
• Приток и вытяжка компрессорной, температура в помещении не выше оговорённой.
• Фиксация регламента планового ТО с интервалами по моточасам и состоянию фильтров.

Обслуживание винтового компрессора на производстве

Винтовой компрессор на линии розлива обслуживают по моточасам, а не по календарю: ресурс масла и фильтров привязан к наработке, при сменной работе простой по датам почти ничего не даёт. Обычно регламент строят так: масло и масляный фильтр меняют через 2000–4000 моточасов, воздушный фильтр через 1000–2000 (в пыльных цехах чаще), сепаратор через 4000–8000, ремень проверяют на натяжение каждые 500–1000 часов. Точные интервалы зависят от продукта, температуры в помещении и загрузки, поэтому в паспорте машины они конкретнее общих рекомендаций.

Диагностика и признаки износа узлов

Перед каждой заменой масла проверяют перепад давления на воздушном фильтре и сепараторе (рост перепада говорит о засорении раньше срока), температуру на выходе, точку росы после осушителя и состояние клапанов: минимального давления, обратного, термостатического. Масло с эмульсией или запахом гари, рост потребляемого тока, вибрация и стуки в винтовом блоке означают, что узел пора обслуживать. Дальше решают по факту: чистка и замена расходников, ремонт или модернизация действующей линии, например замена блока или системы подготовки воздуха под новые параметры розлива.

ООО «Промгарант» подбирает такое оборудование под продукт и тару, поставляет его и выполняет монтаж и пусконаладку, включая плановое техобслуживание компрессоров.
