Укупорка флаконов: оборудование для бытовой химии и косметики

Что решает узел укупорки флаконов на линии

Узел укупорки флаконов закрывает тару после дозирования и выполняет три операции: подачу крышки из бункера или ориентатора, совмещение её с горлом и затяжку до заданного момента. От качества этой операции зависит герметичность флакона при транспортировке, хранении и использовании потребителем, а также отсутствие подтёков на этикетке и вторичной упаковке. Узел работает в паре с розливом: если дозатор даёт нестабильный уровень продукта, часть крышек будет садиться с выбросом жидкости через резьбу или с недостаточной затяжкой. Поэтому конфигурацию узла укупорки подбирают не отдельно, а вместе с розливом, тарой и продуктом.

От чего зависит конфигурация: тара, крышка, продукт

Основные параметры для подбора: тип и диаметр крышки (винтовая, флип-топ, дозатор-помпа, триггер), диаметр и шаг резьбы горла, требуемый момент затяжки в Н·м, производительность в бут/ч и высота флакона. Для агрессивных и вязких составов важны материал уплотнения и защита механики от паров и брызг. Момент затяжки задаётся под тару: у тонкостенного ПЭТ флакона он ниже, чем у ПЭТ тары с толстой стенкой или у стекла, иначе горло сминается или трескается. При производительности от 3000 до 12000 бут/ч обычно ставят роторные или линейные затяжные головки с патронами под конкретный профиль крышки; сменные патроны и оснастка позволяют перенастраивать линию под другой формат без замены всего узла.

Типы укупорочных узлов и для каких форматов они подходят

Конструктивно укупорщики делятся по типу привода и траектории движения тары. Ручные закрутки и полуавтоматы работают с одним флаконом за цикл, дают от 100 до 600 бут/ч и держат момент затяжки нестабильно, поэтому их берут на малые партии, пробные серии и участки с частой переналадкой. Крутящий момент здесь задаётся оператором, и на вязких продуктах крышка недотягивается, а на тонкостенном ПЭТ венчик срывается.

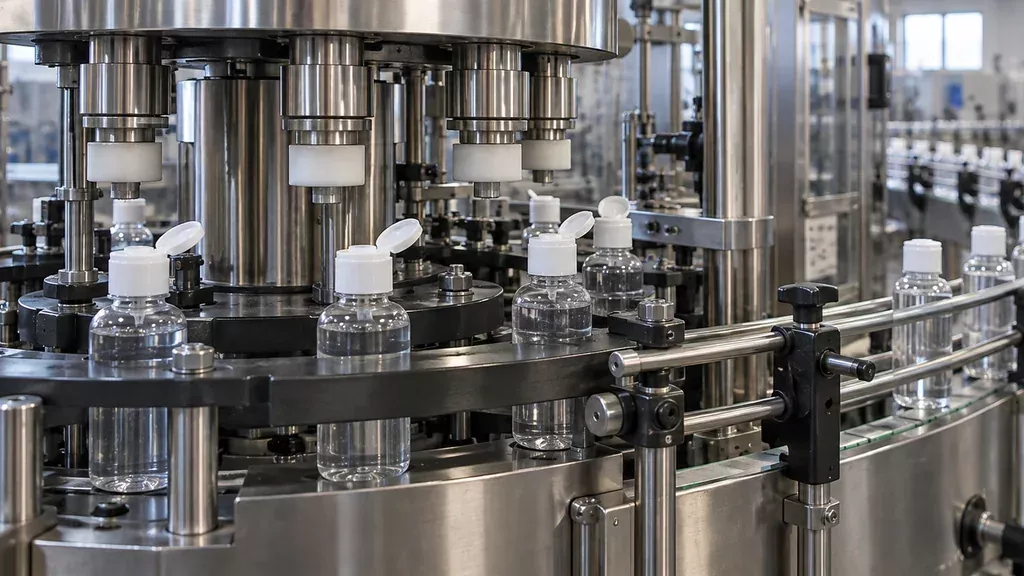

Автоматы бывают линейными и ротационными. Линейный узел проще встраивается в существующий конвейер и обслуживается одним механиком, но на высоких скоростях тара успевает сместиться, и крышка идёт с перекосом. Карусель синхронизирует подачу и обороты, зато требует жёсткой геометрии флакона. Подбор ведут по типу крышки и формату тары, полный каталог есть в разделе укупорочное оборудование.

• Винтовые узлы: стандартный резьбовой колпачок, момент затяжки обычно 0,8–2,5 Н·м.
• Нажимные: пробка или заглушка без резьбы, ход плунжера до 30 мм.
• Под триггер: ориентация носика по метке, отдельный механизм доворота.
• Под флип-топ: контроль закрытого положения откидной крышки после осадки.
• Под дозатор-крышку: совмещение посадки на горло и фиксации трубки.

Ротационные автоматы оправданы от 6000 бут/ч и выше, при стабильном формате и одной высоте горла. Триггеры и дозаторы на карусели ставят редко: не хватает времени на ориентацию. Ниже 3000 бут/ч карусель обычно не окупается по переналадке.

Момент затяжки и герметичность: что проверить на настройке

Настройку начинают с паспортных данных крышки и горловины: диаметр, шаг резьбы, наличие уплотнительного кольца или прокладки, тип материала. Для вязких продуктов (шампуни, гели, густые моющие средства) момент обычно выше, чем для текучих, иначе крышка «садится» на остатки продукта в резьбе и теряет контакт с уплотнением. Значения подбирают на образцах: закручивают партию при разных настройках узла и проверяют результат. Работает это только при стабильной геометрии флакона, поэтому партию тары перед настройкой стоит промерить по высоте и диаметру горловины. Узел укупорки флаконов здесь связан с остальной линией: если розлив идёт с переливом или вспениванием, продукт попадает в резьбу и момент придётся поднимать, что ведёт к деформации.

Недотяжка даёт подтёки при перевозке и хранении, потерю герметичности на вибростенде и претензии по усилию открывания (крышка проворачивается). Перетяжка разрушает уплотнительное кольцо, деформирует крышку и горловину ПЭТ тары, а потребитель не может открыть флакон без инструмента. Проверяют на образцах: выдержка под давлением или в вакууме на непроницаемость, замер момента откручивания динамометрическим ключом, визуальный контроль кольца и резьбы после снятия крышки. Контроль ведут на каждой переналадке и при смене партии тары. Смежный этап линии описан в разделе про линии розлива бытовой химии.

Чек-лист перед покупкой и приёмкой узла укупорки

До запроса на подбор узла укупорки соберите комплект образцов: 5–10 флаконов каждой позиции и по 20–30 крышек из разных партий. Приложите к образцам протоколы входного контроля и укажите, менялась ли геометрия горловины между поставками. Если тара приходит от нескольких изготовителей, это отдельные форматы, даже когда номинал совпадает.

Замеры делают штангенциркулем и калибрами, а не по чертежу поставщика. Нужны наружный диаметр и высота горловины, шаг и профиль резьбы, диаметр под венчик, толщина стенки и биение венца. На пробном запуске проверьте работу на минимальной и максимальной скорости линии, посмотрите на перекос крышки, смятие юбки и следы на резьбе. Обучение оператора ведите на двух форматах сразу и фиксируйте настройки в карте переналадки.

• Наружный диаметр горловины и допуск на партию, обычно в пределах десятых долей миллиметра.
• Профиль и шаг резьбы, высота венчика под захват крышки.
• Тип крышки, наличие уплотнительного кольца или прокладки, её толщина.
• Материал флакона и крышки, чтобы исключить проскальзывание при затяжке.
• Скорость линии в бут/ч и диапазон, в котором узел держит момент.
• Способ подачи крышки и ориентация флакона на конвейере.

Типичные ошибки на площадке и обслуживание узла

Разные партии колпачков и крышек при одинаковых размерах могут отличаться по жёсткости и геометрии резьбы, а также по толщине стенки. На практике это даёт плавающий момент затяжки: часть флаконов недотянута, часть перетянута с деформацией уплотняющего буртика. Зажимные элементы (пневмо- и гидроцилиндры, кулачки, прижимные губки) со временем теряют усилие и точность хода, поэтому при смене партии укупорочных изделий стоит делать пробный прогон и проверять герметичность до запуска всей партии. Ошибки, которые ломают герметичность партии, обычно связаны именно с этим: смешали разные партии в одном бункере, не проверили фактический момент на первых флаконах, работали без регламента переналадки после смены формата.

Износ оснастки видно по следам на колпачке, задирам на резьбе и по тому, что момент затяжки «уезжает» от настроек. Плановое ТО включает проверку усилия прижима, состояния уплотнений, смазку направляющих и контроль момента динамометрическим ключом или прибором. Когда износ держателей, кулачков или толкателей превышает допустимые зазоры, помогает только замена оснастки, а не регулировка. ООО «Промгарант» подбирает узел укупорки флаконов под продукт и тару, поставляет его и выполняет монтаж и пусконаладку.
