Промышленные маркираторы: каплеструйные, лазерные, термотрансферные

Чем маркиратор на линии розлива отличается от офисного принтера

Промышленный маркиратор ставят в разрыв конвейера: он печатает по движущейся таре без остановки потока. Офисный принтер готовит этикетку на столе. Отсюда требование к синхронизации со скоростью транспортера, обычно от сотен до десятков тысяч бут/ч, точное значение зависит от продукта и формата тары. Если головка не успевает, дата и номер партии «плывут».

В цехе влага, аэрозоль, мойка, вибрация. Корпус держит IP65 и выше, расходные материалы стойки к смыванию. Маркировка даты и партии обязательна по ТР ТС 022/2011, поэтому технику выбирают по читаемости кода после мойки и транспортировки.

Каплеструйные маркираторы: принцип и рабочие параметры

Метод непрерывной струи: пьезопривод выбивает из сопла поток чернил, тот распадается на капли, отклоняющая система направляет их на поверхность. Давление критично: просадка даже на десятые доли бара даёт «плывущий» шрифт. Обычно это 1–6 строк, высота символа 1,5–12 мм, скорость до 2000 знаков в секунду, расстояние до объекта 5–15 мм. Чернила подбирают по подложке: на растворителе для ПЭТ тары, стекла, металла и влажных поверхностей, на водной основе для картона. Перечень позиций в разделе маркировочное оборудование и расходные материалы.

Головку промывают в начале смены и после простоя, иначе сопло забивается пигментом. Вентиляция обязательна: пары растворителя уходят в воздух рабочей зоны. Ежедневный регламент:

• Прогон сопла, проверка формы капли по тестовому оттиску.
• Контроль уровня чернил и растворителя.
• Протирка отклоняющих пластин и датчика продукта.
• Проверка давления по манометру.
• Замена фильтров по наработке.

Ограничения: расход чернил растёт при частых промывках, простой без консервации головки ведёт к ремонту. Для сухих чистых поверхностей метод подходит не всегда.

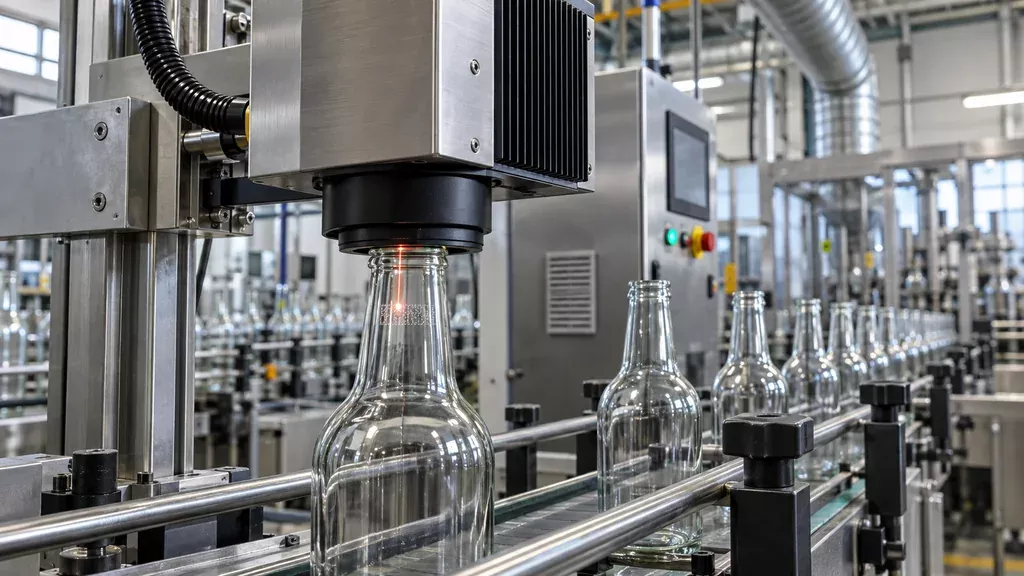

Лазерные маркираторы: когда печать должна быть нестираемой

Лазерный маркиратор не наносит краску: он меняет саму поверхность, поэтому отпечаток не смывается водой, щёлочью и спиртовыми салфетками. На линиях розлива работают газовые (CO2, около 10,6 мкм), твердотельные с диодной накачкой (532 нм) и волоконные (1064 нм). Мощность обычно 10–100 Вт, скорость гравировки достигает нескольких сотен знаков в секунду; реальные значения зависят от материала, толщины стенки и требуемой контрастности. Волоконный лазер берёт металл, окрашенный алюминий и большинство полимеров с добавками; газовый хорошо ложится на картон, плёнку и органику.

Где лазер оставляет след, а где нет

Прозрачная ПЭТ тара и светлое стекло без абсорберов дают слабый след: луч проходит сквозь материал. Производители преформ вводят в полимер красители-абсорберы, тогда гравировка получается тёмной и стойкой. Если тара без добавок, лазер применяют только по этикетке или колпачку. Класс лазерной безопасности по ГОСТ 12.1.040 для открытых модулей 3B и 4, их ставят в защитную камеру с блокировкой. Продукты горения полимера удаляют местным отсосом. Промывка оптики, замена фильтров и профилактика модулей входят в плановое техобслуживание оборудования.

Термотрансферные принтеры: печать на этикетке и плёнке

Термотрансферный принтер переносит изображение с ленты на этикетку или плёнку нагревательной планкой печатающей головки. Лента плавится в точках нагрева, красящий слой закрепляется на подложке. Промышленные маркираторы дают плотную вёрстку: штрихкод, состав, знаки соответствия, дата и партия печатаются за один проход с разрешением обычно 203 или 300 dpi. Скорость печати достигает 150–300 мм/с, ширина этикетки чаще 30–110 мм, зависит от формата тары. Для влажной среды берут ленты на смоляной или смешанной основе: восковой слой на ПЭТ таре держится хуже.

Согласование с аппликатором и конвейером

Принтер и аппликатор работают как единый узел: рассогласование по скорости конвейера даёт перекос или пропуск. Перед покупкой согласуют темп линии в бут/ч, шаг между тарой, тип наклейки и место установки. Несовместимая пара лента-материал приводит к осыпанию края или непропечатанным штрихкодам.

Как выбрать маркиратор под продукт, тару и помещение

Выбор промышленного маркиратора начинается с инвентаризации условий площадки. По продукту: вязкость, газы, пыль, сахар, температура розлива. По таре: материал (ПЭТ бутылка, стекло, ПЭТ преформа, плёнка, картон), кривизна, зона нанесения. Зафиксируйте скорость конвейера в бут/ч, высоту монтажа, доступ к 220 В и вытяжку.

Чек-лист исходных данных перед покупкой

• Класс помещения по влажности и мойке.
• Вибрация конвейера и позиционирование тары.
• Стойкость оттиска к контакту с продуктом.
• Высота печати в мм и число строк.
• Наличие вытяжки в зоне печати.
• Ресурс расходников и доступность сервиса.

Типовые ошибки: покупка по максимальной скорости без запаса 15–20 %, жёсткий монтаж головки без виброразвязки, корпус без защиты IP при мойке под давлением, печать на криволинейной поверхности без прижима. До подписания спецификации уточните рабочие температуры, вентиляцию и регламент обслуживания. При выборе промышленных маркираторов для линии розлива это снимает большинство простоев на пусконаладке.

Монтаж, пусконаладка и сервис маркиратора на линии

До приезда монтажников подготовьте точку подключения: питание 220 В с заземлением, сжатый воздух 6–8 бар и от 50 л/мин для каплеструйного маркиратора, вытяжку для лазерной гравировки. Проверьте, выдержит ли конвейер дополнительный узел: высота и ширина рабочей зоны, доступ к таре, отсутствие вибраций. Передайте образцы тары и параметры конвейера (скорость, шаг, тип цепи) для изготовления оснастки.

Обучение операторов занимает один-два дня: меню, смена расходников, положение головки, аварийный останов. Плановое ТО: чистка сопла или стекла, проверка фильтров воздуха, продувка пневматики, юстировка. ООО «Промгарант» подбирает маркираторы под продукт и тару, поставляет их и выполняет монтаж и пусконаладку маркираторов.
