Требования к производственным помещениям
Каким должно быть помещение под линию розлива: базовые условия
Универсальной площади нет: метраж считают от продукта, тары и типа автомата. Линейный дозатор на 3000 бут/ч и ротационный моноблок на 12000 бут/ч требуют разной длины трассы и проходов. Зона розлива относится к помещениям повышенной чистоты.
Отделка стен, полов и потолков
Стены из влагостойких моющихся материалов, полы с уклоном к трапам и нескользящим покрытием, потолки без открытых коммуникаций. Высота обычно от 4 до 6 м. Перекрытия считают под вес автомата с продуктом и тарой. Температура для воды и напитков чаще 18–24 °C, для масла возможен подогрев.
Микроклимат и чистота воздуха в цехе розлива
Требования начинаются с параметров воздуха. Температуру держат в диапазоне 18–24 °C: при горячем розливе (85–92 °C в продукте) перегрев ухудшает работу оператора, при асептике колебания дают нестабильный туман в зоне. Влажность обычно 45–65 %, для асептики ниже, чтобы не росла микрофлора. Кратность воздухообмена подбирают по теплопритокам от автомата и объёму помещения, чаще от 10 до 20 объёмов в час.
Приток идёт через фильтры, класс зависит от зоны: в чистой зоне ставят HEPA, в машинном отделении достаточно грубой очистки. Подпор воздуха в чистой зоне поддерживают на 10–20 Па выше соседних помещений. При нарушении подпора рамки фильтров и датчики быстрее забиваются, и плановое техобслуживание линий приходится проводить чаще.
Контроль ведут не по одному прибору. Температуру и влажность снимают с датчиков в двух точках: у розлива и на возврате воздуха. Перепад давления на фильтрах замеряют манометрами, замену проводят по предельному сопротивлению, а не по календарю: ресурс зависит от запылённости площадки. Подпор проверяют перед сменой, особенно после монтажа перегородок.
Отдельная тема, которую часто недооценивают, это конденсат. При влажности выше 70 % на холодных частях автомата выпадает влага, она сбивает фотоэлементы и датчики уровня. Дренаж конденсата с воздуховодов делают с уклоном в сторону слива, иначе капли летят прямо на тару.
- Температуру и влажность снимают в двух точках: у розлива и на возврате воздуха.
- Перепад давления на фильтрах замеряют манометрами, замена по предельному сопротивлению.
- Подпор в чистой зоне проверяют перед сменой.
- Дренаж конденсата делают с уклоном, иначе капли летят на тару.
Инженерные коммуникации и подключения на площадке
К линиям розлива подводят четыре среды: воду питьевого качества, сжатый воздух, пар или горячую воду и электрику. Ориентировочно вода для мойки и CIP: 0,5–3 м³/ч на позицию, сжатый воздух: 0,3–1,5 м³/мин при 6–8 бар. Точные цифры зависят от продукта, тары и числа постов, их берут из опросного листа. Запас по параметрам закладывают в требования к помещению: расширение линии чаще упирается в коммуникации, а не в площадь.
| Параметр | Горячий розлив | Холодный розлив | Асептический розлив |
|---|---|---|---|
| Чистота воздуха и зона | Зона с ограничением доступа, фильтрация приточной вентиляцией | Чистая зона, зависит от продукта | Стерильная зона, избыточное давление, фильтры высокой эффективности |
| Температура продукта и помещения | Продукт 65–95 °C, цех 18–25 °C | Продукт 4–20 °C, помещение 18–24 °C | Продукт 20–25 °C, помещение стабилизируют |
| Влажность и конденсат | Повышенная влажность, нужен отвод пара | Умеренная, риск конденсата на холодной таре | Контролируют, конденсат недопустим |
| Отделка поверхностей | Влагостойкие моющиеся покрытия | Моющиеся, стойкие к дезинфекции | Гладкие герметичные, минимум стыков |
| Мойка и CIP | Ручная или автоматическая, горячие растворы | Периодическая по регламенту | Автоматический CIP со стерилизацией контура |

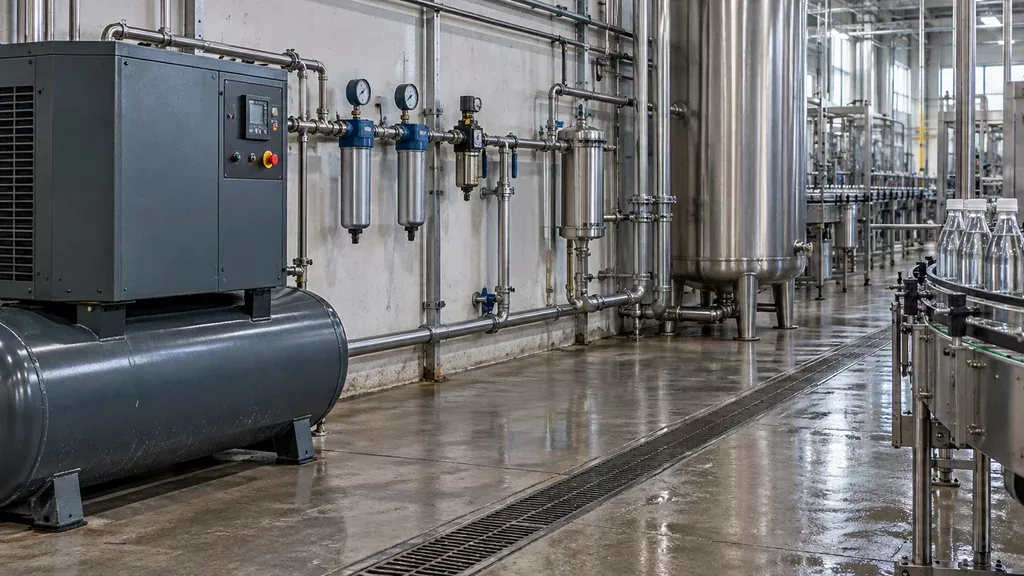

Сжатый воздух нормируют по давлению, точке росы и классу чистоты: для контакта с продуктом и тарой берут осушенный воздух с точкой росы ниже минус 40 °C и фильтрацией на выходе. Электрику подводят с запасом по мощности, отдельным заземляющим контуром и защитой от перепадов. Канализацию делают с трапами в полу и уклоном 1–2 % к ним.
Площади, проходы и логистика внутри цеха
Площадь под автомат считают по фронту обслуживания, а не по габаритам станины. К паспортной длине прибавляют зону оператора (1,2–1,5 м), подачу тары и съём продукции. Для ротационного автомата 6000 бут/ч фронт с подходами выходит 6–8 м.
Ширина проходов и зоны обслуживания
- Магистральный проход: не менее 1,5 м для гидравлической тележки.
- Зона оператора у пульта: 1,0–1,2 м по фронту.
- Подход к приводу и шкафу автоматики: 0,8 м.
- Проход вдоль транспортера: минимум 0,7 м с одной стороны.
Узкий проход бьёт по производительности сильнее слабой машины. Заранее закладывают место под накопители, паллеты с ПЭТ преформой и буферы. Проёмы для заноса оборудования делают с запасом по высоте и ширине.
Чек-лист приёмки помещения перед покупкой линии
Осмотр площадки до заказа линии занимает день, но экономит недели простоев. Сверяют размеры с планировкой: длину и ширину цеха, высоту до балок, проёмы для заезда. Фиксируют отметку пола, перепад, уклоны и трапы. Замеры наносят на план с привязкой к колоннам.
Ошибки, которые всплывают на пусконаладке
- Проём меньше габарита рамы или блока розлива в сборе.
- Мощности и сечения кабеля хватает на номинал, но без запаса на пусковые токи.
- Уклон пола уводит воду от трапа, она скапливается под конвейером.
- Вентиляция сдана формально: кратность и подпор не выдержаны.
- Точки подключения воды, пара и воздуха выведены в габарит оборудования.
До договора согласуют границы поставки: кто заводит питание, варит рамы, подводит воздух и воду. В протоколе фиксируют допуски по полу и высоте, порядок приёмки после монтажа. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы.
Вопросы и ответы
Можно ли ставить линию розлива в помещение с деревянными стенами, если всё обшить панелями?
Формально деревянные конструкции под сплошной обшивкой недопустимы: по СанПиН 2.3.4.551-96 и ТР ТС 021/2011 поверхности в зоне розлива должны быть влагостойкими, моющимися и без пустот. Панели из ПВХ или нержавеющей стали решают вопрос только при условии, что под ними нет открытого дерева, стыки герметичны, а углы выполнены с галтелью радиусом не менее 30 мм. Практика простая: демонтировать деревянную обшивку до основания, обработать несущие конструкции влагостойким составом и только потом монтировать панели. Иначе при первой же санитарной обработке паром или моющим раствором под обшивкой начнётся биопоражение, и линию придётся останавливать.
Какой высоты должен быть потолок, чтобы завести ротационный автомат в цех?
Ориентируйтесь не на высоту потолка, а на габарит самой высокой точки линии в сборе с учётом транспортного положения. У ротационных автоматов с подъёмным столом и верхним приводом паспортная высота часто 2400–2800 мм, плюс запас 300–400 мм на такелаж и наклон при заводе. Если потолок 3000 мм, обычно проходит, но перед покупкой запросите у поставщика чертёж с высотными отметками и проверьте путь от ворот до места установки: ворота, тамбуры, повороты. В ряде случаев дешевле демонтировать верхние узлы на месте и собрать их после заведения, чем переделывать перекрытие.
Нужна ли отдельная чистая комната под укупорку или достаточно зоны с подпором воздуха?
Для воды и напитков в ПЭТ таре отдельная комната под укупорку не требуется, если зона розлива и укупорки находится в едином контуре с избыточным давлением 10–15 Па и фильтрацией приточного воздуха не грубее G4/F7. Ключевое условие: укупорочный узел стоит сразу после розлива, время открытой горловины минимально, а над зоной нет источников загрязнения. Отдельное помещение с тамбуром и классом чистоты имеет смысл для асептики, растительного масла длительного хранения или продуктов с повышенными требованиями по микробиологии. Решение принимают по продукту, таре и сроку годности, а не по типовому проекту.
Что делать, если в цехе высокая влажность летом и на оборудовании постоянно конденсат?
Конденсат на раме и приводах обычно означает, что температура поверхности ниже точки росы при текущей влажности воздуха. Сначала замерьте: температура и влажность в трёх точках, температура воды в трубах и в продукте. Дальше два пути: снижать влажность приточным воздухом с осушением либо поднимать температуру поверхности (утепление холодных трубопроводов, исключение сквозняков от ворот). Для зон розлива держите относительную влажность в диапазоне 50–65 % и температуру 18–22 °C, это комфортно и для персонала, и для электроники. Если конденсат появляется на клеммных коробках и датчиках, ставьте локальные шкафы с подогревом и класс защиты не ниже IP54.
Хватит ли существующей вентиляции или её придётся переделывать под линию?
Считайте не по площади, а по балансу: приток должен компенсировать вытяжку от местных отсосов, теплоотвод от оборудования и требуемый подпор в чистой зоне. Для линии розлива воды на 6000 бут/ч ориентировочный воздухообмен в цехе составляет 8–12 объёмов в час, но точная цифра зависит от теплопритоков и количества людей. Проверьте существующую систему по трём пунктам: производительность вентилятора, возможность установки фильтров нужного класса и наличие регулирующих клапанов на ветках. Часто дешевле и быстрее доукомплектовать приточную установку фильтрацией и частотным регулированием, чем менять весь узел. Если по факту не хватает 30–40 % расхода, переделка неизбежна.
