Техническая вода на производстве: подготовка и применение

Зачем техническую воду умягчают и где проходит граница с питьевой

На производстве воду разводят по двум контурам. Технологическая вода идёт на мойку тары и оборудования, охлаждение, теплообмен, пар, гидравлику. Вода, контактирующая с продуктом, попадает в рецептуру или ополаскивает внутреннюю поверхность тары, и к ней предъявляют требования как к питьевой по СанПиН 1.2.3685-21 и ТР ТС 021/2011. Граница между контурами проходит по точке возможного контакта с продуктом, а не по цеху.

Жёсткость измеряют в градусах жёсткости (°Ж), её формируют ионы кальция и магния с гидрокарбонатами, сульфатами и хлоридами. Один °Ж соответствует 20,04 мг/л Ca2+ или 12,15 мг/л Mg2+. Жёсткость не равна солесодержанию: вода с высокой минерализацией может быть мягкой, а малосолевая из скважины иногда даёт 6–10 °Ж. Умягчение снимает основную часть проблем с накипью на теплообменниках, ТЭНах и в форсунках мойки.

Нормы: на что ориентироваться по технической воде и воде для розлива

Для воды, контактирующей с продуктом, ориентируются на СанПиН 1.2.3685-21: он задаёт нормативы по органолептике, микробиологии и химическому составу. Бутилированную воду проверяют по ТР ЕАЭС 044/2017 и ГОСТ 32220, где нормируются жёсткость, щёлочность, железо и хлориды. На линии розлива водоподготовка обычно входит в состав оборудования для розлива воды, а узлы подбирают под исходный анализ и требования к продукту.

Для технической воды единого норматива нет, режим задаёт изготовитель оборудования под конкретный процесс. Умягчение ориентируют на остаточную жёсткость 0,05–0,2 °Ж, значение зависит от продукта, тары и типа теплообменника. Жёсткость для питательной воды котлов лимитируется жёстче, чем для мойки тары, поэтому один узел водоподготовки не направить на оба потребителя без пересчёта. Щёлочность влияет на пенообразование в мойке и коррозию теплообменников: при завышенных значениях моющий раствор вспенивается, датчики уровня в моечной машине начинают врать, а пластинчатые теплообменники быстрее обрастают. Железо общее выше 0,3 мг/дм³ даёт налёт и пятна на ПЭТ таре, причём дефект проявляется не сразу, а после нескольких часов хранения на складе. Хлориды повышают риск точечной коррозии нержавейки, особенно в сварных швах и застойных зонах трубопроводов. Окисляемость служит косвенным признаком органики и риска биообрастания мембран и смолы.

Контролируют на линии обычно:

• жёсткость общая, °Ж;
• железо общее, мг/дм³;
• хлориды, мг/дм³;
• окисляемость (ОК, перманганатная), мгО/дм³.

Методы умягчения технической воды и когда какой уместен

Метод умягчения технической воды определяют исходный состав, требования к остаточной жёсткости и объём потребления. Натрий-катионирование на ионообменной смоле даёт стабильно низкую жёсткость и подходит для питания парогенераторов, мойки и приготовления растворов, но требует регенерации солью и устойчиво к железу лишь в допустимых пределах. Водород-катионирование применяют реже: оно снижает солесодержание, однако образует кислые стоки, которые нужно нейтрализовать. Обратный осмос и нанофильтрация удаляют жёсткость вместе с солями, органикой и железом, но чувствительны к мутности и требуют стабилизации давления и температуры. Реагентное дозирование антискалантов и комплексонов не снижает жёсткость, а лишь удерживает соли во взвешенном состоянии.

Электромагнитная обработка работает не всегда: эффект зависит от стабильности состава воды и температуры, поэтому для розлива её применяют как вспомогательную меру против накипи. Любая система требует замены загрузки и реагентов, поэтому плановое техобслуживание линий продлевает ресурс смолы и мембран.

Оборудование для умягчения: из чего состоит установка

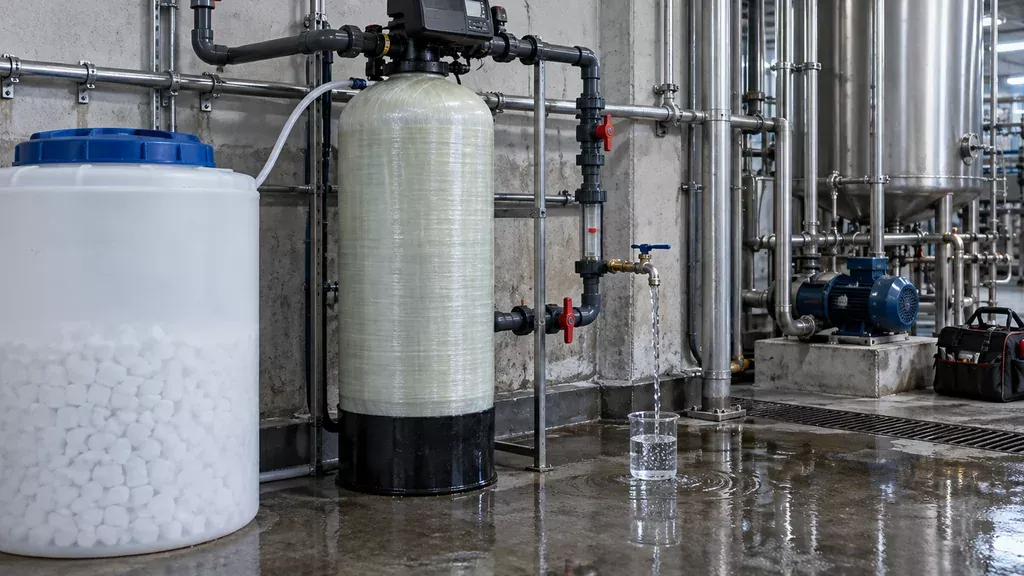

Типовая установка умягчения технической воды включает фильтр механической очистки перед баллоном, корпус со слоем ионообменной смолы, солевой бак, блок управления с расходомером и байпасную линию. Фильтр задерживает взвеси и защищает смолу от засорения. Байпас пропускает воду в обход установки на время регенерации или ремонта. Точки отбора проб ставят до и после баллона, по ним контролируют жёсткость. Обвязку собирают с запорной арматурой и манометрами, чтобы видеть перепад давления по мере загрязнения слоя.

Объём смолы считают от расхода воды, её жёсткости и длительности межрегенерационного цикла. Расход соли на регенерацию задают по паспорту смолы, обычно в граммах на литр загрузки, и уточняют по качеству исходной воды. Производительность по м³/ч выбирают с запасом под пиковые разборы, например одновременную работу линии мойки и розлива: если считать по среднему расходу, умягчение просядет в часы максимального водоразбора.

Практический чек-лист: подбор, пуск и эксплуатация системы умягчения

Соберите анализы минимум за год, включая паводковый период: общая жёсткость, железо, марганец, окисляемость, взвеси, pH. Параллельно определите расход и режим разбора: пиковый м³/ч, суточный объём, число смен, перерывы. Без этих данных умягчение технической воды рассчитывают наугад, и смола садится за месяц.

При пуске выставьте расход на регенерацию и продолжительность промывок по паспорту смолы, проверьте жёсткость на выходе после каждой регенерации. Ведите журнал: дата, объём между регенерациями, жёсткость, расход соли. Контроль на выходе не реже раза в смену, при скачках исходной воды чаще.

Типичные ошибки на площадке:

• нет байпаса и точек пробоотбора до и после установки;
• смола забита железом, органикой или хлором;
• соль некачественная или раствор недонасыщен.

Техническая вода в розливе: мойка тары, ополаскивание, теплообмен, пар

Техническая вода на линии розлива обслуживает три контура, требования различаются. Для мойки и ополаскивания тары критичны жёсткость и содержание железа: соли жёсткости дают налёт на стекле и разводы на ПЭТ таре, железо оставляет бурые пятна после сушки. Работает умягчение до 0,05–0,1 °Ж (зависит от исходной жёсткости и формата тары). Ополаскивающие форсунки забиваются карбонатными отложениями, поэтому ставят фильтр тонкой очистки перед коллектором.

• Мойка ПЭТ тары: 50–60 °C, умягчённая вода, контроль остаточной жёсткости не реже раза в смену.
• Ополаскивание стекла: 60–80 °C, давление 1,5–3 бар, обязательна промывка форсунок от налёта.
• Барометрический конденсатор: оборотная вода, умягчение снижает зарастание трубок и потери вакуума.
• Парогенератор: питательная вода умягчается, иначе накипь на теплообменных поверхностях и перерасход топлива.
• Гидравлика укупорочных узлов: вода без взвесей, иначе абразивный износ уплотнений и клапанов.
• CIP-мойка: щёлочь и кислота готовятся на умягчённой воде, иначе соли гасят раствор.

В контурах, контактирующих с продуктом или внутренними поверхностями продуктопроводов, техническую воду применять нельзя: только питьевая по ТР ТС 021/2011 и СанПиН 2.1.4.1074-01. То же касается финального ополаскивания тары перед розливом. Умягчённая техническая вода идёт на теплообмен, охлаждение, паровые и CIP-контуры, но не на последний контакт с продуктом.

Обслуживание системы умягчения и подготовка к аудиту

Регламент обслуживания строится вокруг контроля жёсткости: вход и выход установки проверяют не реже раза в смену, при стабильном источнике достаточно ежедневного замера. Досыпка соли и промывка солевого бака выполняются по расходу, обычно раз в 1–2 недели, блок управления и датчики проверяют ежемесячно по фактическому циклу регенерации. Умягчение технической воды держится на дисциплине записей: журнал регенерации, расход соли, даты досыпок.

Смолу меняют при падении обменной ёмкости, после загрязнения железом проводят восстановительную обработку. Для аудита нужны анализы воды, паспорта на реагенты и следы поверки приборов. Эти работы удобно совмещать с плановым ТО линии розлива. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы.
