Станция дозирования на производстве: назначение и состав

Что решает станция дозирования на линии розлива

Станция дозирования подаёт в поток продукта или в тару строго отмеренную порцию компонента: концентрата, ароматизатора, кислоты, щёлочи, масла. На линии розлива она закрывает три группы задач. Купаж и корректировка рецептуры: ввод сиропа, сока, витаминных и минеральных добавок в воду или готовый напиток. Розлив: порционное дозирование в ПЭТ бутылку или ПЭТ банку, когда компонент нельзя смешивать с основным продуктом заранее. Санитарная обработка: подача моющего раствора на мойку тары, смазка конвейера, антипенные и антибактериальные добавки.

Что значит точность дозирования на практике

Точность задаётся рецептурой и обычно лежит в диапазоне ±0,5…2 % от дозы, у микродоз ароматизаторов требования жёстче, у моющих растворов мягче. Конкретные цифры зависят от продукта, вязкости компонента и формата тары. Производительность станции привязывают к линии: на 6000 бут/ч при дозе 30 мл узел должен подавать около 180 л/ч, поэтому насос и трубопроводы подбирают с запасом по расходу.

Состав станции: узлы и их функции

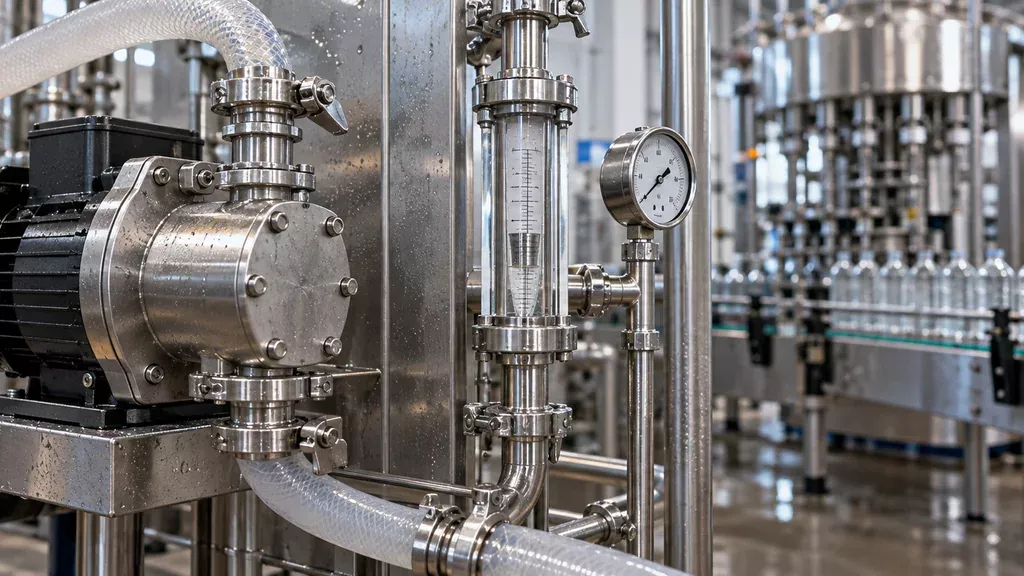

Станция дозирования собирается из функциональных блоков. Расходная ёмкость с датчиками уровня даёт запас компонента и защиту от сухого хода. Насос-дозатор отмеряет объём, расходомер контролирует фактический расход, контроллер с рецептами удерживает заданное соотношение. Между блоками ставят обратный клапан, фильтр и запорную арматуру, чтобы среда не шла обратным током и не несла механических включений.

• Расходная ёмкость из нержавеющей стали AISI 304 или 316, иногда с мешалкой и рубашкой обогрева.
• Насос-дозатор мембранного или плунжерного типа, реже перистальтический, для малых подач.
• Расходомер электромагнитный или массовый, плюс датчики давления и уровня.
• Смеситель статический или динамический для гомогенизации потока перед розливом.
• Контроллер с библиотекой рецептов и панелью оператора, архив параметров процесса.
• Обвязка: обратный клапан, фильтр, запорные краны, пищевые шланги, уплотнения EPDM, силикон или PTFE.

Материалы контактных частей выбирают под продукт: кислые среды требуют AISI 316, а уплотнения из EPDM не подходят для жиров и масел. Станция встраивается в линию отдельным узлом, поэтому её обвязку и габариты согласуют с остальным оборудованием для розлива на этапе проекта. Обратная связь по расходомеру и датчикам давления позволяет ловить отклонения.

Принципы дозирования: объёмное, массовое, поточное

Режим дозирования выбирают по свойствам продукта и требованиям к точности. Объёмный способ считает продукт счётчиком или по числу ходов насоса, массовый (гравиметрический) отвешивает порцию на тензодатчиках, поточный подаёт компонент непрерывно в трубопровод под давлением, порционный наполняет тару по одной дозе. Объёмный и поточный работают по косвенному параметру, массовый измеряет результат напрямую.

Что влияет на повторяемость дозы

Погрешность объёмного дозирования растёт с температурой и вязкостью продукта, а также при наличии газа: растворённый CO₂ или воздух дают «пробку», и счётчик считает объём смеси, а не жидкости. Пульсация поршневого или диафрагменного насоса добавляет разброс, поэтому на входе ставят гаситель пульсаций, а расходомер монтируют на прямом участке без арматуры. Гравиметрический узел чувствителен к вибрации, сквозняку и налипанию продукта на весовую платформу, зато не зависит от вязкости. Для вязких продуктов массовый способ обычно даёт лучшую повторяемость, для воды и напитков достаточно объёмного. Проверять стабильность дозы нужно на реальном продукте при рабочей температуре, а корректность настройки узлов подтверждает плановое техобслуживание станции.

Подбор станции под продукт, тару и помещение

Начинают с реологии и химии среды. Вязкость выше 200 мПа·с, взвеси или кусочки в густом соке, геле для бытовой химии требуют другой гидравлики, чем питьевая вода: насосы объёмного типа, клапаны с увеличенным проходом, обогрев трассы. Рабочая температура задаёт материал уплотнений (силикон, EPDM, FKM) и необходимость термостатирования. Для агрессивных сред и растворов с активным хлором или кислотой контактные части берут из ПВДФ или PTFE, для пищевых продуктов достаточно AISI 304 или 316.

Станция дозирования привязывается к формату тары и скорости линии: диапазон доз, точность и производительность в бут/ч должны совпадать с паспортом автомата розлива. Давление в линии (обычно 2–4 бар на продукте, до 6 бар на воздухе) определяет класс арматуры и настройку регуляторов. По помещению важны зона влажной уборки, доступ к мойке CIP, площадь под обвязку и обслуживание. На контактные материалы нужны паспорта и сертификаты, на оборудование нужно соответствие ТР ТС 010/2011 и ТР ТС 022/2011.

Монтаж, пусконаладка и типовые ошибки на площадке

Пусконаладку станции дозирования ведут от приёмки узлов к выходу на режим. Сначала проверяют фундамент и виброопоры: рама должна стоять по уровню без перекосов, крепёж затянут, насос не касается труб обвязки. Затем продувают и промывают трубопроводы до установки расходомеров и датчиков, иначе стружка и окалина уйдут в дозирующий узел. После промывки монтируют фильтр на всасывании, собирают обвязку, проверяют герметичность под давлением и только потом подают продукт. На режим станция выходит после прогона на воде и настройки рецептов.

Ошибки, которые видно на первой смене

Калибровку расходомера или весов делают на рабочем продукте и рабочей температуре, повторяемость проверяют серией доз с взвешиванием на контрольных весах. Перед запуском в серию убедитесь в следующем:

• Всасывающая линия короткая, без воздушных карманов, диаметр подобран под вязкость продукта.
• Обратный клапан на нагнетании исправен и держит давление при остановке насоса.
• Фильтр установлен и не забит, перепад на нём в допуске.
• Давление в линии стабильно, без скачков от соседних потребителей.
• Тарировка подтверждена, журнал доз заполняется с первой смены.
• Оператор обучен, график планового ТО утверждён.

Обслуживание, модернизация и когда станция себя не оправдывает

Регламент ТО строят по наработке, а не по календарю: для смены в 8 часов типовой интервал проверки уплотнений и диафрагм насосов-дозаторов лежит в диапазоне 500–1000 часов, клапанов и обратных затворов 1000–2000 часов. Промывку контура совместимыми с продуктом растворами делают при каждой смене рецептуры, а поверку расходомеров, тензодатчиков и датчиков уровня не реже раза в год, с контрольными отвесами и мерной тарой. Мембрану меняют при потере эластичности и микротрещинах, уплотнения при первых подтёках, седло клапана при отклонении дозы больше допуска. Насос пора менять, когда подача падает при неизменных настройках и он не держит давление; контроллер тогда, когда растут ошибки дозирования, зависают рецепты и нет связи с датчиками.

Модернизация существующей линии

Действующую линию часто достаточно дополнить: поставить второй дозатор, добавить узел подогрева или дегазации, перевести управление на контроллер с хранением рецептур. Оснастку под конкретную тару изготавливают по образцу или обмеру, что снимает проблему переходников и протечек.

Станция не оправдывает себя при малых объёмах, редких рецептурах и единичных партиях: наладка и промывка занимают больше времени, чем сам розлив, а готовая смесь или ручное дозирование с мерной тарой проще и предсказуемее. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтаж и пусконаладку.
