Системы дозирования жидкостей: обзор решений для производства
Что решает система дозирования на линии розлива
Система дозирования отмеряет порцию продукта и подаёт её в тару. Это узел между накопителем и укупорочным автоматом: продукт приходит из буферной ёмкости, дозатор отсекает объём и передаёт его в бутылку, дальше тара уходит на укупорку. Производительность узла задаёт темп всей линии, обычно от 1000 до 24000 бут/ч для воды и напитков, для вязких продуктов и масел диапазон ниже. Дозы лежат в пределах от 5 мл до 5 л, зависит от продукта и формата тары.
Точность дозирования определяется допуском по объёму партии и по отдельной упаковке. По ТР ТС 022/2011 количество товара в упаковке должно соответствовать заявленному, а допустимые отклонения нормируются. На практике отклонение по дозе держат в пределах ±0,5…2 % от номинала; для дорогих и вязких продуктов требования жёстче.

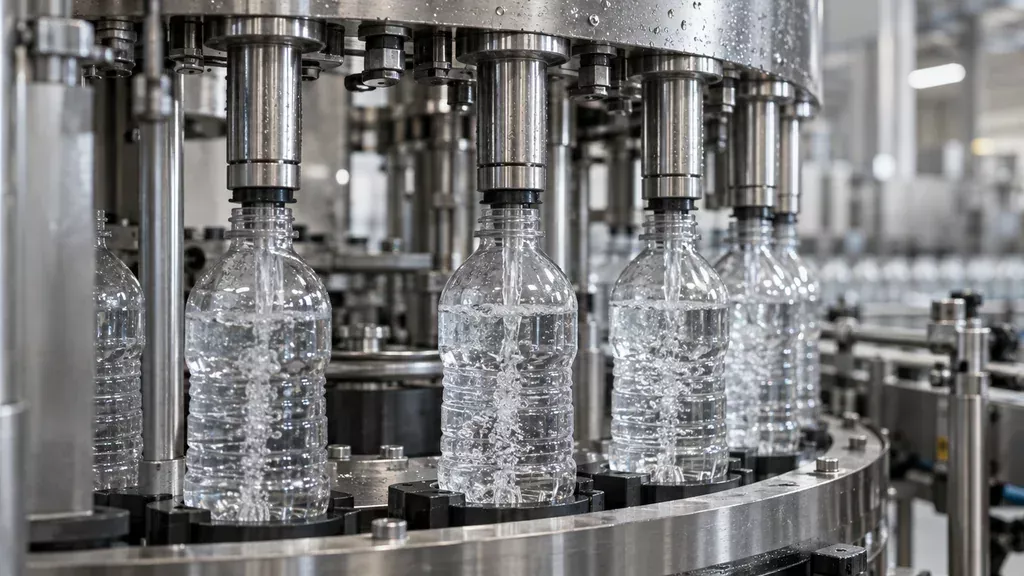

Место дозатора в линии: от накопителя до укупорки
Дозирование отличается от наполнения под уровень: в первом случае в тару подаётся заданный объём, во втором тара заполняется до отметки, и объём зависит от геометрии бутылки. Точность измеряют весовым методом на выборке, реже объёмным мерником, фиксируя среднее и разброс по партии.
Типы систем дозирования жидкостей
Объёмные схемы задают дозу геометрией рабочей камеры: поршень вытесняет фиксированный объём, шестерённый насос считает обороты, перистальтический пережимает трубку роликами. Погрешность 0,5–2 % от номинала. Поршневые узлы берут вязкие среды и пасты, шестерённые работают с маслами и эмульсиями, перистальтические удобны там, где нужна стерильность и быстрая смена продукта.
Массовые решения считают массу: расходомер по кориолисовому эффекту или тензодатчик под тарой. Погрешность обычно 0,1–0,5 %, зато выше требования к виброизоляции и тарировке. Дозирование по уровню и по времени открытия клапана дешевле, но точность падает при изменении давления в продуктопроводе.
- Вязкие продукты: поршневые, шестерённые и шнековые узлы, подогрев линии при высокой вязкости.
- Газированные напитки: изобарические клапаны и дозирование по уровню в бутылке.
- Малые дозы премиксом: перистальтические насосы с калибровкой на рабочем продукте.
- Учёт по массе: кориолисовые расходомеры и весовые дозаторы на тензодатчиках.
Узел подбирают под тару и продукт, поэтому в каталоге линий розлива тип дозатора указывают вместе с форматом бутылки и диапазоном доз.
Из чего складывается точность и повторяемость
Разброс дозы определяется совокупностью причин, и искать её обычно приходится не в одном узле. Вязкость и температура продукта меняют фактический объём отмера: при нагреве жидкость расширяется, при охлаждении густеет, и насос объёмного типа подаёт ту же геометрическую порцию, но с другой массой. Растворённый газ добавляет ещё один контур нестабильности: после сатурации и при перепаде давления в продуктопроводе он выделяется в дозе, поэтому розлив газированных напитков и розлив тихих жидкостей строят по разным схемам. Для агрессивных и вязких сред требования к материалам и уплотнениям ужесточаются; подробнее этот случай разобран на странице линии розлива бытовой химии.
Влияние вязкости и температуры продукта
Инерция клапанов и пульсации насоса дают короткие колебания расхода, которые сглаживаются гидроаккумулятором или демпфером. Просадка давления на входе сдвигает всю дозу. Износ уплотнений и седел клапанов нарастает постепенно, поэтому допуск проверяют по контрольным замерам, обычно несколько раз в смену, а на вязких продуктах чаще.
| Тип системы | Принцип отмера | Подходящие продукты | Типовой диапазон доз | Чувствительность к вязкости | Сложность обслуживания |
|---|---|---|---|---|---|
| Поршневой объёмный дозатор | Вытеснение поршнем из мерной камеры | Вода, соки, масла, моющие средства | От единиц мл до литра | Средняя, растёт с густотой | Средняя |
| Шестерённый дозатор | Вращение шестерён с фиксированным объёмом зубьев | Вязкие и пастообразные среды | От долей мл до сотен мл | Низкая | Средняя |
| Перистальтический дозатор | Продавливание по эластичной трубке | Реагенты, концентраты, абразивные суспензии | От микродоз до десятков мл | Низкая | Низкая, частая замена трубки |
| Массовый расходомер | Измерение массы потока в реальном времени | Многокомпонентные смеси, напитки | Широкий, зависит от настройки | Низкая | Высокая |
| Весовой дозатор | Отвес по приращению массы тары | Дорогие и вязкие продукты | От десятков г до килограмма | Низкая | Средняя |
| Дозирование по уровню | Заполнение до заданной отметки в таре | Прозрачные жидкости, вода | По объёму тары | Высокая | Низкая |
| Дозирование по времени открытия клапана | Фиксированная длительность открытия | Маловязкие жидкости, промывка | От десятков мл до литра | Высокая | Низкая |
Как выбрать систему под продукт, тару и помещение
Подбор начинается с опросного листа, а не с прайса. Зафиксируйте вязкость и плотность продукта, наличие мякоти, волокон, абразивных частиц, температуру розлива и склонность к пенообразованию. Для воды и прозрачных напитков подходит один класс решений, для растительного масла и бытовой химии требования к материалам уплотнений и способу подачи другие. Укажите агрессивность среды и допустимый контакт с пищевыми поверхностями по ТР ТС 021/2011.
Свяжите диапазон доз и точность с форматом тары: ПЭТ бутылка, ПЭТ банка, стекло и канистра дают разную геометрию горловины и разброс по объёму. Производительность системы дозирования считайте от потребности линии, с запасом на переналадку. Проверьте площадь, высоту потолка, доступ к узлам мойки, параметры пара, воздуха и электропитания. В опросном листе фиксируйте CIP/SIP, класс защиты корпуса и требования к санитарии.
Чек-лист перед покупкой и приёмкой системы дозирования
До запроса коммерческого предложения заполните опросный лист: продукт, вязкость и температура при дозировании, диапазон объёмов, требуемая точность в граммах или миллилитрах, формат тары, скорость конвейера в бут/ч, параметры укупора, состав газа в дозировочной зоне, площадь и высота под сиропную станцию. Попросите поставщика подтвердить совместимость по стыковке: шаг и высота конвейера, зона накопления тары, синхронизация сигналов с укупором и розливом. Без этих данных система подбирается вслепую.
Тестовый прогон ведите на реальном продукте, а не на воде: вода не покажет вязкость, пенообразование и поведение при смене рецептуры. Контроль допуска делайте на выборке не менее 30 циклов подряд, фиксируя минимальное и максимальное отклонение, а не только среднее. Приёмку после пусконаладки проводите по протоколу: точность на трёх объёмах, повторяемость, отсутствие капель на горловине, стабильность при максимальной скорости линии.
- Опросный лист без данных по вязкости и температуре продукта.
- Тест на воде вместо реального продукта.
- Проверка только среднего значения без разброса по выборке.
- Не учтена синхронизация с укупором и накоплением тары.
- Обучение операторов до стабилизации режима.
- Нет регламента планового ТО и журнала настроек.
Обслуживание, модернизация и типовые неисправности
Плановое ТО строят по регламенту производителя, но корректируют под продукт: вязкие и содержащие мякоть жидкости требуют более частой промывки, чем вода. Базовая программа включает промывку и санитарную обработку тракта, ревизию клапанов и уплотнений, проверку датчиков уровня и расхода, калибровку доз по контрольным отвесам. Калибровку проводят на рабочем продукте и при рабочей температуре, иначе результат расходится с фактом.
Из неисправностей чаще встречаются: уход дозы из-за износа уплотнений и седел клапанов, залипание на вязких средах, дрейф датчика после мойки, подсос воздуха через неплотности. Модернизация узла дозирования оправдана, когда механика и привод исправны, а не хватает точности, диапазона или переналадки. Система дозирования жидкостей переживает смену тары без замены линии. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтаж и пусконаладку.
Вопросы и ответы
Какая точность дозирования реально достижима на линии и как её проверить перед приёмкой?
На практике для объёмного и массового дозирования по воде и напиткам укладываются в отклонение порядка ±0,5…1 % от номинала, для вязких продуктов и больших объёмов коридор шире, до ±1,5…2 %. Проверяют не по паспорту, а контрольными взвешиваниями: берут 20–30 тар подряд с одной головки, взвешивают на лабораторных весах и считают среднеквадратичное отклонение по каждой позиции отдельно. Если разброс между головками больше, чем внутри одной, ищите причину в настройке клапанов и синхронизации, а не в расходомере.
Можно ли дооснастить действующую линию дозирования под другую тару без замены всего узла?
Часто да, если сохраняется тип привода и посадочные размеры транспортера. Меняют оснастку под новую тару: направляющие, звёздочки, делительный шнек, а также перенастраивают ход дозаторов и высоту подъёма сопел. При переходе между ПЭТ бутылкой и ПЭТ банкой или при смене горловины нередко требуется ещё и замена разливочных клапанов. Перед решением стоит снять фактические размеры тары и зазоры на линии, иначе оснастка встанет, но стабильности не даст.
Как дозировать газированный напиток, чтобы не терять газ при наполнении?
Газ теряется в основном на перепаде давления и при контакте с воздухом, поэтому наполнение ведут под противодавлением, а продукт подают охлаждённым, обычно до 2…4 °C. Перед розливом тара продувается CO2, а давление в кольцевой линии держат выше равновесного для данного содержания газа, чтобы не шло вскипание. После наполнения важна быстрая и корректная герметизация: задержка на открытой бутылке съедает газ быстрее, чем любая настройка клапана.
Что нужно для дозирования вязкого растительного масла без подтёков на горле?
Ключевое: подогрев продукта до температуры, при которой вязкость падает до рабочей, и дозирование с отсечкой, которая не тянет за собой струю. Обычно помогают сопло с подпором, короткий «хвост» после отсечки и защита горловины от касания продукта при подъёме. Также стоит учесть, что масло не терпит резких перепадов давления в подаче, поэтому нужен стабильный напор и деаэрация. Если подтёки остаются, проверяют не клапан, а синхронизацию отсечки с моментом выхода сопла из горла.
Как часто менять уплотнения и клапаны в узле дозирования и что подготовить в цехе?
Единого регламента нет, ресурс зависит от продукта, температуры и моющих средств, поэтому интервал определяют по факту: по появлению капель, росту разброса дозирования или следам продукта на таре. На практике уплотнения осматривают при каждой санитарной разборке, а плановую замену привязывают к наработке в часах или к количеству циклов. В цехе заранее нужен комплект ЗИП на каждую позицию, маркировка узлов и журнал, где фиксируют дату замены и причину, иначе следующая поломка снова окажется внезапной.
