Розлив в канистры: оборудование для тары 5–20 литров
Что определяет выбор линии розлива в канистры 5–20 л
Линию розлива в канистры подбирают не по каталогу, а по четырём вводным: продукт, тара, производительность и помещение. Канистра 20л пластиковая отличается от литровой бутылки массой, габаритом и способом захвата, поэтому один и тот же автомат под воду и под загущённый продукт работать не будет. Ошибка на старте приводит к тому, что дозатор не держит точность на вязкой среде или конвейер не тянет канистру с ручкой. Ниже разберём, что именно нужно зафиксировать до запроса коммерческого предложения.
Определяющие параметры: вязкость и температура продукта, пенообразование; формат тары (5, 10, 20 л), диаметр и тип горловины, наличие ручки и её положение; требуемая производительность в кан/ч с запасом на перспективу; площадь помещения и высота потолка под канистру 20л пластиковую, зоны по СанПиН. Производительность обычно указывают для воды, для масла и бытовой химии реальная скорость ниже из-за времени наполнения. Запас 15–25 % по канистрам на год вперёд снимает необходимость менять линию при росте объёмов.
Что уточнить на этапе подбора
| Вводная | Что фиксируем | На что влияет |
|---|---|---|
| Продукт | вязкость, пенообразование, °C | тип дозатора, скорость |
| Тара | 5 / 10 / 20 л, горловина, ручка | захват, ориентация, укупор |
| Производительность | кан/ч, запас 15–25 % | число постов, привод |
| Помещение | площадь, высота, зоны | компоновка, вентиляция |
Типы дозаторов и укупорочных узлов для канистр
Дозаторы для канистр 5–20 л делятся по принципу действия и по компоновке. Линейный дозатор работает с одним постом: канистра встаёт под сопло, идёт наполнение, затем укупорка. Производительность обычно 300–900 бут/ч, точность зависит от принципа: объёмный (поршневой) даёт расхождение примерно 0,3–0,5% от номинала, расходомерный держит 0,1–0,2% и подходит для учётных операций.
Ротационный автомат ставит 6–16 постов на карусель и разгоняется до 2000–4000 канистр/ч, но требует стабильной геометрии тары и жёсткого конвейера. Пенящиеся и вязкие продукты (масла, концентраты, бытовая химия) чаще льют гравитационно или через поршень с «медленным добором». При розливе в тару 19 литров схема похожа, добавляется только мойка и оборот.
- Линейный пост: гибкость, быстрая переналадка, малый тираж.
- Ротационный автомат: высокая скорость, нужна стабильная ПЭТ тара.
- Поршневой дозатор: вязкие продукты, объёмное дозирование.
- Расходомерный узел: точность по массе, учёт продукта.
- Гравитационный розлив: пенящиеся жидкости, мягкое наполнение.

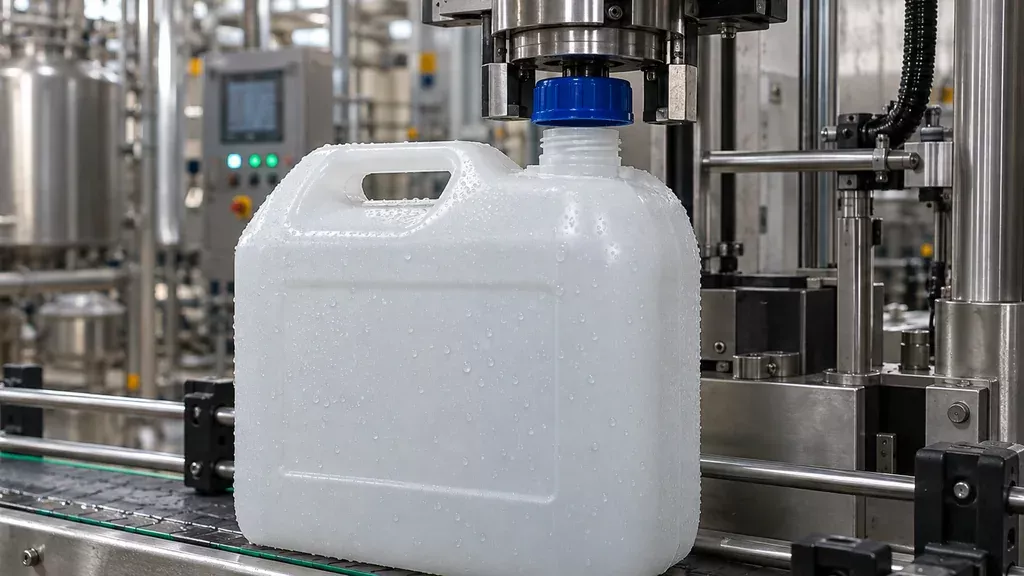

- Укупорка винтом: ориентация горловины и ручки на конвейере.
Тара: канистра 20л пластиковая и форматы 5–10 л
Материалы канистр и совместимость с продуктом
Канистра 20л пластиковая чаще всего изготавливается из ПЭНД (HDPE) и ПП, реже из ПЭТ. ПЭНД держит длительный контакт с агрессивными и щелочными средами, ПП выдерживает продукт до 90–95 °C кратковременно, ПЭТ чувствителен к температуре и подходит для нейтральных жидкостей при розливе не выше 60–70 °C. Ориентировочный вес пустой канистры 20 л: 350–700 г для ПЭНД, до 900 г для утолщённой тары под штабелирование. Именно этот формат и соседние 5–10 л чаще всего применяют в линиях розлива бытовой химии: незамерзайка, мыло, шампуни. Для пищевых масел на ПЭТ таре температурный режим продукта нужно уточнять отдельно, зависит от продукта и формата тары.
Перед покупкой линии проверяют геометрию горловины: диаметр и высоту резьбы, шаг, допуск по соосности, наличие ручки под захват манипулятора. Канистра с ручкой требует отдельного узла ориентации и захвата, без него автомат будет ронять тару на конвейере. Устойчивость в штабеле определяется толщиной стенки и геометрией дна: тонкая тара 5–10 л при высоте штабеля больше 4–5 рядов деформируется. Приёмка партии на входе включает замер резьбы калибром, контроль веса и проверку падения с высоты 1,2 м на угол.
| Тип дозатора | Принцип | Подходящий продукт | Ориентировочная производительность | Ограничения |
|---|---|---|---|---|
| Линейный объёмный | Поршень вытесняет фиксированный объём | Вода, нейтральные жидкости, вязкость до 100 сП | 600–2000 кан/ч | Плохо работает с пеной |
| Линейный весовой | Отвес по массе | Вязкие продукты, моющие средства | 400–1200 кан/ч | Ниже темп, чувствителен к вибрации |
| Ротационный объёмный | Вращающийся блок с мерными камерами | Вода, соки, вязкость до 50 сП | 2000–6000 бут/ч | Пена и вязкость свыше 100 сП нежелательны |
| Ротационный весовой | Вращение плюс взвешивание | Вязкие, пастообразные, пенообразующие | 1500–4000 бут/ч | Сложнее санитарная обработка |
| Расходомерный | Электромагнитный или массовый расходомер | Вода, растворы, вязкость до 200 сП | 800–3000 кан/ч | Требует стабильного давления |
| Гравитационный | Самотёк по уровню | Вода, низковязкие жидкости | 300–1000 кан/ч | Зависит от плотности продукта |
Практический чек-лист: от спецификации до пусконаладки
До заказа оборудуйте спецификацию: продукт (вязкость в сП, температура розлива, наличие мякоти или абразивных частиц), тара (номинальный объём, горловина, масса, материал), требуемая точность дозирования и производительность в бут/ч. По этим данным подбирают дозатор, укупорочный узел и тип конвейера. Если продукт густой или с включениями, объёмно-расходомерный дозатор может не дать нужной точности, тогда рассматривают поршневой или весовой.
- Замерьте фактическую вязкость продукта при рабочей температуре, а не по паспорту сырья.
- Зафиксируйте допуск по объёму и требования к розливу канистра 20л пластиковая.
- Проверьте высоту горловины и жёсткость тары под захват транспортера.
- Согласуйте компоновку по помещению: зоны розлива, укупорки, накопления.
- Уточните параметры коммуникаций: воздух 6–8 бар, вода, питание 380 В.
На площадке до поставки проверяют ровность пола, доступ к узлам обслуживания и работу вытяжки над зоной розлива. Приёмку проводят на продукте заказчика, с замером точности и отбраковкой. Затем обучение персонала и график планового ТО. Частые ошибки: неучтённая вязкость, отсутствие запаса по производительности, слабая вытяжка, неверная высота конвейера.
Эксплуатация, ТО и модернизация действующих линий
Плановое ТО строится вокруг дозирующих узлов: промывка проточной части от остатков продукта, ревизия обратных клапанов, замена уплотнений и мембран. Уплотнения изнашиваются быстрее на вязких продуктах и на горячем розливе, поэтому интервал подбирают по факту, обычно от 500 до 1500 рабочих часов. Датчики уровня и весовые модули проверяют по контрольным гирям и эталонным канистрам, а не «на глаз» по показаниям оператора. Забитый продукт в сопле или подтёкший клапан дают стабильный недолив, который легко списать на тару. Регламент удобно вести в журнале по каждому посту отдельно.
Калибровка и модернизация
Калибровку весового дозатора проводят на трёх точках: минимальный, номинальный и максимальный объём. Для канистры 20л пластиковой разброс по массе самой тары доходит до десятков граммов, и это учитывают при настройке отсечки. Если отклонения выходят за допуск ТР ТС на фасовку, меняют дозатор, добавляют пост укупорки или изготавливают оснастку под новый формат. Старый конвейер тянет другой формат не всегда: шаг, направляющие и прижимы часто требуют переделки. ООО «Промгарант» подбирает такое оборудование под продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы.
Вопросы и ответы
Какую реальную точность дозирования можно получить на канистре 20 литров?
Для весового дозатора по массе продукта типичное отклонение укладывается в ±0,5 % от номинала, то есть для 20 л это порядка ±100 мл с учётом плотности. Объёмные дозаторы (поршневые, роторные) дают разброс шире, обычно ±1–2 %, и хуже держат точность при изменении вязкости или температуры продукта. Чтобы уложиться в заявленный паспортный допуск, нужны стабильное давление в продуктопроводе, деаэрация и прогрев вязких продуктов до рабочей температуры. Точность проверяют не по одной канистре, а по выборке: контрольные взвешивания каждые 15–30 минут в начале смены и после каждой переналадки.
Можно ли на одной линии разливать 5, 10 и 20 литров без серьёзной переналадки?
Механически это возможно, если линия изначально проектировалась под типоразмерный ряд канистр от 5 до 20 л: нужны регулируемые направляющие транспортёра, сменные узлы фиксации под горловину и перенастраиваемые упоры под высоту тары. Дозирующий узел должен работать в диапазоне рецептур, тогда переход сводится к смене программы и замене быстроизнашиваемых элементов. На практике без переналадки обходится только смена рецепта на тот же объём; переход между 5 и 20 л всегда сопровождается механической перенастройкой позиций. Если линия изначально шла под один объём, доработка возможна, но потребует замены узлов позиционирования и, часто, дозирующего блока.
Подходит ли одно оборудование для розлива масла и бытовой химии, или нужно разделять потоки?
Один и тот же розлив в канистры 20 л пластиковая тара допускает работу с разными продуктами, но с обязательной промывкой продуктопровода и дозаторов между переходами, иначе остатки масла загрязнят партию химии, а агрессивные компоненты бытовой химии повредят уплотнения, рассчитанные на пищевые среды. Материалы контактных частей подбирают под самый агрессивный из планируемых продуктов: обычно это нержавеющая сталь и стойкие эластомеры, а не стандартные пищевые уплотнения. Если ассортимент включает хлорсодержащие или кислотные составы, разумнее разделить линии или хотя бы выделить отдельный дозирующий узел. Переход между продуктами оформляют как отдельную операцию с мойкой и, при необходимости, сменой шлангов и уплотнений.
