Проведение пусконаладочных работ: порядок

Что входит в проведение пусконаладочных работ и чем они отличаются от монтажа

Монтаж и пусконаладочные работы часто объединяют в один этап, хотя это разные стадии. Монтаж заканчивается там, где оборудование выставлено по уровню, подключено к энергоносителям, продуктопроводам, воздуху и воде, а механика собрана по схемам. Проведение пусконаладочных работ начинается после этого: проверяют, как линия ведёт себя под нагрузкой и с реальным продуктом. Формально ПНР включают холодный и горячий пуск, настройку дозаторов и розлива, укупорки, транспортеров, обвязки CIP и вывод на режим. Ведутся они по программе и методике ПНР, а параметры фиксируют в протоколе.

Холодный пуск идёт без продукта: прокрутка механизмов, проверка блокировок, аварийных остановов, направления вращения, таймингов. Горячий пуск выполняют на воде или на продукте, здесь настраивают объём дозы, уровень в бутылке, момент укупорки, скорости транспортеров и параметры мойки. Участвуют шеф-инженер, технолог, электрик и операторы линии. По итогам оформляют протоколы ПНР, акты и режимные карты.

Подготовка к пусконаладке: что должно быть готово до приезда бригады

Проведение пусконаладочных работ на линиях розлива начинается задолго до приезда бригады. Практика показывает: до восьмидесяти процентов задержек ПНР связаны не с оборудованием, а с неготовностью площадки. Бригада приезжает, а воздух не осушен, вода не прошла анализ, продукт не завезён. Простой оплачивается, график сдвигается. Ниже перечислено, что должно быть закрыто до запуска.

• Сжатый воздух: давление и расход по паспорту линии, точка росы не выше +3 °C, класс чистоты по ГОСТ ISO 8573-1.
• Электропитание: ввод под проектную мощность, заземление, УЗО и автоматы по группам.
• Тара и преформа: партия под первый запуск с запасом на брак и наладку.
• Продукт и моющие растворы: объём на промывку контура и на первую партию.

Отдельная история с паром и водой. Параметры на вводе нужно сверить с проектом заранее, а не в день пуска, когда выясняется, что давления на входе не хватает под пиковые режимы мойки. Химводоподготовка должна быть смонтирована и выведена на рабочий режим, иначе накипь на теплообменниках и в парогенераторе обеспечена уже в первые недели. Питьевая вода, идущая в продукт, требует протоколов анализов по СанПиН 1.2.3685-21, причём свежих, а не годичной давности.

Вентиляция и кондиционирование к приезду бригады должны быть смонтированы и отбалансированы. Приточка в зонах розлива работает, перепад давлений между «чистой» и «грязной» зонами выставлен. Если балансировку откладывают на потом, наладчик не сможет корректно оценить ни микроклимат в цехе, ни поведение продукта в открытой таре.

Помещение к моменту ПНР должно быть принято: отделка, уклоны полов к трапам, зоны мойки, дезинфекция по ТР ТС 021/2011. От заказчика на площадке нужны технолог, механик и операторы, закреплённые за линией. Обучение персонала входит в пусконаладку, но люди должны быть выделены заранее, иначе наладчик работает в одиночку.

Порядок проведения пусконаладочных работ по этапам

Порядок проведения пусконаладочных работ строится по этапам, и перескакивать через них нельзя: каждая следующая операция опирается на результат предыдущей. Начинают с входного контроля: сверяют комплектность по упаковочным листам, осматривают узлы на транспортные повреждения, проверяют паспорта и сертификаты, отсутствие влаги и консервационной смазки в пневматике. Далее контролируют монтаж: геометрию рам, горизонтальность по уровню, затяжку анкеров, зазоры в узлах, правильность подключения фаз и заземления. Отдельно проверяют подводки воды, пара, воздуха и электрики на соответствие проекту, потому что перепутанный штуцер или фаза выявляются уже при первом пуске.

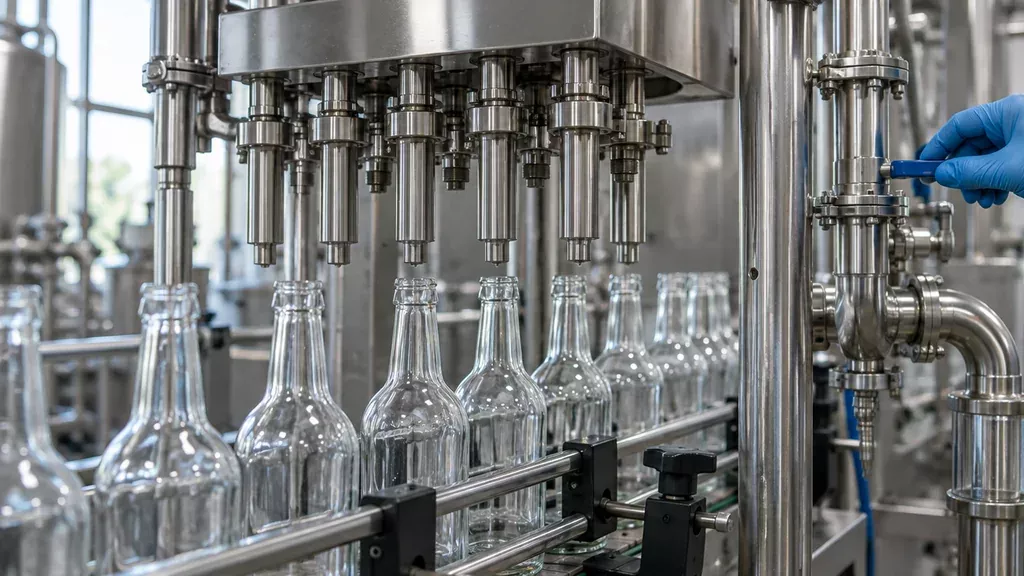

После холостого хода переходят к настройке дозирования и уровня розлива, затем к укупорке и этикетировке: момент затяжки и геометрию шва проверяют на выборке тары, а не на глаз. Обвязку CIP и SIP выводят на режим по температурам, концентрациям и времени выдержки, фиксируя результаты смывов. Финальный этап, вывод на проектные бут/ч, сопровождается контролем герметичности и качества шва; все параметры заносят в протокол. Полный цикл, включая услуги по запуску оборудования, закрывает вопросы от поставки до обслуживания линии.

Чек-лист приёмки пусконаладочных работ

Проведение пусконаладочных работ считается завершённым, когда линия не просто выдала первую годную тару, а держит режим несколько часов подряд. Технолог заказчика перед подписанием акта фиксирует фактические параметры и сверяет их с паспортными. Ниже перечень позиций, по которым обычно идёт приёмка.

• Производительность в бут/ч на трёх скоростях, замер по счётчику за 30 минут, а не по одной минуте.
• Точность дозирования: отклонение объёма в таре, замер весовым способом на выборке не менее 30 единиц.
• Герметичность укупорки на утечку и момент затяжки, отсутствие смятия резьбы и перекоса пробки.
• Бой тары за смену, потери продукта при розливе и на переходах между операциями.
• Работа накопителей и транспортеров под полной нагрузкой, без заторов и опрокидывания бутылок.
• Срабатывание датчиков уровня, счёта и аварийных остановов с проверкой по имитации.

Обучение операторов и передачу документации закрывают до подписания. В пакет входят технологическая инструкция, схемы, регламент обслуживания, журнал параметров и перечень аварийных ситуаций. Если производительность, точность или бой не выведены на режим, акт не подписывают, а дефекты вносят в протокол с указанием сроков устранения. Повторную проверку проводят по тем же точкам замера.

Особенности пусконаладки для разных продуктов и тары

Пусконаладка всегда привязана к реологии продукта и типу тары. Для воды и негазированных напитков настройка сводится к стабильному уровню и точной укупорке: проверяют синхронность розлива и подачи колпачка, момент затяжки, чтобы не срезать резьбу на ПЭТ преформе. Газированные среды требуют изобарного розлива при давлении в кольцевой линии выше равновесного, иначе продукт вскипает в бутылке и пена уходит в газоотвод. Температуру продукта держат обычно в диапазоне 2–6 °C, а после розлива контролируют давление в закрытой бутылке и работу клапана сброса. Напитки с мякотью и соком дополнительно проверяют на пенообразование и промывку дозаторов от осадка.

Растительное масло розливают горячим или тёплым, вязкость и температура подачи напрямую влияют на дозирование: при остывании продукт густеет, дозатор недоливает. Здесь настраивают обогрев трассы и точность объёмного или весового дозатора, отдельно проверяют герметичность укупорки под масло. Бытовая химия диктует требования к материалам контакта и промывке: агрессивные среды несовместимы с частью уплотнений, а после смены рецептуры нужна полная отмывка. По таре настройка транспортеров различается: стекло тяжелее и требует аккуратной синхронизации звёздочек, ПЭТ бутылка и ПЭТ банка легче и чувствительны к давлению прижима. ООО «Промгарант» подбирает оборудование под конкретный продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы.
