Промышленный умягчитель воды: как работает и когда нужен

Зачем умягчать воду на производстве розлива

Что такое жёсткость воды и в чём её измеряют

Жёсткость определяется суммарной концентрацией солей кальция и магния и выражается в градусах жёсткости (°Ж). Один градус соответствует 1 мг-экв/л, что близко к 20 мг/л в пересчёте на карбонат кальция. Для питьевой воды СанПиН 1.2.3685-21 задаёт гигиенический норматив 7 °Ж, но технологические требования на розливе жёстче. Питательная вода парогенераторов и вода на мойку тары обычно требует 0,1–1 °Ж, иначе солевой баланс уходит.

Промышленный умягчитель воды снимает эту нагрузку ионным обменом на смоле. Без него соли осаждаются на греющих поверхностях теплообменников, на мембранах обратного осмоса и в форсунках мойки. Накипь толщиной 1 мм на ТЭНе даёт заметный перерасход энергии, а на мембране ведёт к падению производительности и внеплановой замене модулей. Забитый парогенератор останавливает линию целиком.

Как устроен и работает промышленный умягчитель

В корпусе умягчителя засыпан катионит в Na-форме: шарики сульфированного сополимера с зерном 0,3–1,2 мм. Через слой смолы фильтруется исходная вода, и катионы жёсткости Ca²⁺ и Mg²⁺ вытесняют натрий из активных групп ионита, занимая его место. На выходе получается вода с жёсткостью обычно 0,01–0,05 °Ж, а натрий уходит в фильтрат и на технологию не влияет. Никакой осадок в корпусе не накапливается, обмен идёт стехиометрически: одна молекула жёсткости вытесняет два иона натрия. Когда активные группы насыщаются кальцием и магнием, смола перестаёт умягчать, и её отправляют на регенерацию.

Цикл работы автоматизирован и повторяется по кругу. Линейная скорость потока в корпусе держится в пределах 10–30 м/ч: ниже растёт каналообразование и проскок жёсткости, выше начинается истирание ионита. Рабочее давление обычно 2–6 бар, при большем нужен корпус на повышенное давление. Обменная ёмкость смолы зависит от её марки и составляет ориентировочно 1,2–1,9 г-экв/л, а расход соли на регенерацию лежит в диапазоне 100–200 г на литр смолы. Подпитка оборудования идёт в составе линии водоподготовки: посмотрите оборудование для розлива воды, где умягчитель работает перед обратным осмосом или накопительной ёмкостью.

• Рабочая стадия: вода идёт сверху вниз, ионит отдаёт натрий и насыщается кальцием с магнием.
• Взрыхление: обратный поток 8–12 м/ч разрыхляет слой смолы и выносит механические загрязнения.
• Регенерация: из солевого бака подаётся 8–12 % раствор NaCl, который возвращает иониту натриевую форму.
• Отмывка: прямым потоком вытесняется избыток рассола и продукты обмена до рабочего качества воды.

Управляет стадиями автоматика. По объёму контроллер считает пропущенные кубометры и запускает регенерацию по заданной уставке, по времени цикл привязан к сменам или суткам, а по датчику жёсткости регенерация стартует фактически по проскоку. Первые два способа дешевле и проще, третий точнее и экономит соль, но требует обслуживаемого датчика. На практике чаще берут управление по объёму с корректировкой по жёсткости исходной воды.

Как подобрать умягчитель под конкретную линию

Исходные данные: анализ воды, расход и пиковые нагрузки

Подбор начинается с протокола анализа: общая жёсткость в °Ж, содержание железа, марганца, окисляемость, взвеси. Для розлива ориентируются на остаточную жёсткость перед обратным осмосом обычно не выше 0,1 °Ж, для питательной воды котла нормируют по документу изготовителя. Второй параметр: расход. Считают не средний за смену, а пиковый разбор с учётом мойки, сироповарки и одновременной работы линий. Запас на регенерацию и промывку закладывают в размере 10–15 % от рабочего расхода.

Объём смолы определяют по произведению жёсткости, расхода и межрегенерационного периода, делённому на рабочую ёмкость ионита (обычно 0,9–1,2 г-экв/л). Частота регенераций растёт линейно с жёсткостью, поэтому при 8–10 °Ж одна колонна уходит в промывку несколько раз за смену. Резерв на две колонны берут там, где остановка подачи воды недопустима. Контроль соли, регенерации и состояния смолы удобно закрывать через плановое техобслуживание линий.

Практический чек-лист: монтаж, пуск и типичные ошибки

Что проверить до монтажа и в первые дни работы

До монтажа умягчителя определите точку отбора проб: она должна быть после фильтра, но до первого потребителя, иначе анализ покажет уже разбавленную воду. Дренаж делают напорным и с разрывом струи, иначе при регенерации сброс может пойти обратно в линию. Подвод соли рассчитывают по числу регенераций в сутки, а не по объёму солевого бака. Электрику заводите отдельной линией с заземлением: клапан управления чувствителен к просадкам при пуске соседнего оборудования.

Порядок пусконаладки и отбор проб

Обвязку обязательно дополняют байпасом с двумя кранами, но переводят поток на него только на время ремонта. После пуска берут три пробы: сразу, через сутки и через неделю, причём в часы максимального разбора. Проверяют общую жёсткость и, если вода технологическая, дополнительно щёлочность и хлориды. Записи по расходу соли и числу регенераций ведут с первого дня, иначе нечего сравнивать при отклонениях.

• Точка отбора проб установлена после умягчителя и до смешения с другой водой.
• Дренаж выведен с разрывом струи, диаметр трубы проверен под расход регенерации.
• Байпас закрыт и опломбирован, персонал обучен не открывать его «на всякий случай».
• Скорость потока в корпусе не превышает паспортную, иначе обмен смолы не успевает.
• Соль засыпают по уровню, без экономии на объёме и без перерыва в подаче рассола.
• Анализ жёсткости после пуска делают при пиковом разборе, а не ночью.

Частая картина на площадке: умягчитель подобран верно, но жёсткость на выходе растёт к концу смены. Причина обычно в завышенной скорости потока, недосыпе соли или в том, что пиковый разбор превышает расчётный. Умягчитель не компенсирует ошибки обвязки, поэтому проверять байпас, дренаж и журнал регенераций стоит до того, как вода попадёт в продукт.

Обслуживание, ресурс и место умягчителя в водоподготовке

Место умягчителя в схеме водоподготовки для розлива

Умягчитель ставят после механической фильтрации и угольного блока, но перед обратным осмосом и УФ. Порядок не случаен: механика снимает взвесь, уголь убирает хлор и органику, которые разрушают ионообменную смолу, а умягчение защищает мембраны осмоса от карбонатных отложений. На практике перед осмосом умягчение обычно обязательно, иначе мембраны зарастают солями жёсткости и теряют производительность. После осмоса вода уже не требует умягчения: пермеат по минеральному составу близок к дистилляту, и ставить второй умягчитель бессмысленно.

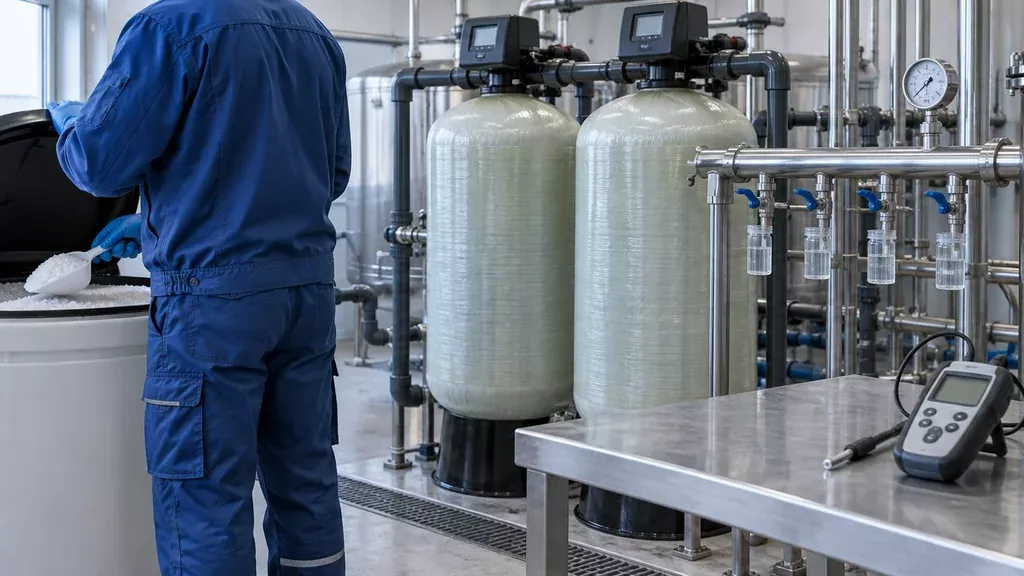

Регламент ТО прост: контролировать общую жёсткость на входе и выходе (например, титрометрией или тест-набором), вовремя досыпать таблетированную соль в солевой бак и не допускать спекания в солевой шахте. Раз в 6–12 месяцев проводят санитарную обработку и дезинфекцию корпуса и бака. Смолу меняют по ресурсу, обычно через 3–7 лет, ориентируясь на рост перепада давления и проскок жёсткости. Простой линии в этот период зависит от наличия резервного фильтра или запаса умягчённой воды в накопителе. ООО «Промгарант» подбирает умягчители под продукт и тару, поставляет их и выполняет монтажные и пусконаладочные работы.
