Производственный цех: планировка и зонирование под линию розлива

Как связаны планировка цеха и режим розлива

Компоновка цеха вытекает из трёх исходных: продукта, тары и режима розлива. Горячий розлив (сок, соус, пастеризованное молоко) требует термостойкой тары и участка охлаждения, холодный обходится короче, асептический добавляет зону стерилизации тары и стерильный тамбур. Сначала фиксируют режим и температуру продукта, затем подбирают автомат, и только после этого разводят стены. Обратный порядок приводит к переделке вентиляции и канализации.

Граница между грязной и чистой зонами проходит по мойке возвратной тары и подготовке преформ: там грязь, вода и пар. Розлив, укупорка и этикетировка остаются в чистой зоне с подпором воздуха. Ориентировочно на линию 2000–6000 бут/ч при ПЭТ таре закладывают 120–250 м², при стекле площади больше из-за мойки и бракеража, при ПЭТ банке компоновка компактнее.

Основные зоны производственного цеха и их площади

Типовой цех розлива включает склад тары и преформ, зону подготовки и мойки, розлив, укупорку, этикетировку, упаковку, склад готовой продукции, помещение для моющих средств, участок КИП и мастерскую. Склад ПЭТ тары и преформ держат отдельно от влажных зон: преформы хранят в закрытой таре при температуре не выше 25 °C и влажности до 70%, запас обычно на 3–7 смен. Высота потолков в основной зоне принимается от 4 м, чтобы разместить монорельс, воздуховоды и доступ к узлам сверху.

• Склад тары и преформ: 40–100 м², высота от 4,5 м под стеллажи.
• Зона мойки и подготовки: 30–60 м², потолок от 3,5 м, трапы в полу.

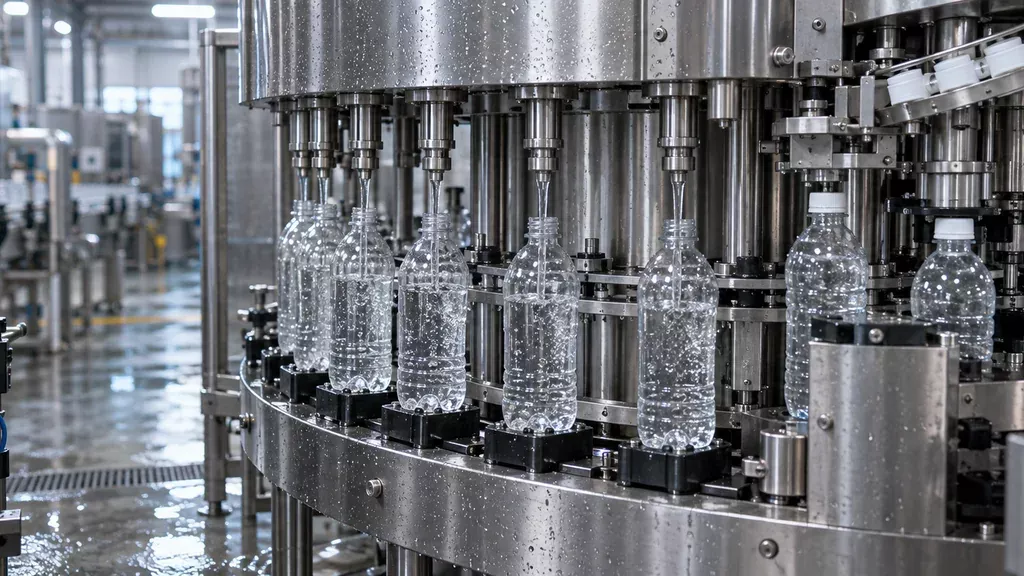

• Розлив и укупорка: 60–150 м², высота от 4 м, освещение 300–500 лк.
• Этикетировка и упаковка: 50–120 м², потолок от 3,5 м.
• Склад готовой продукции: 80–200 м², высота от 5 м под паллетное хранение.
• КИП и мастерская: 15–30 м², потолок от 3 м, отдельный вход.

Габариты зависят от производительности и формата тары, поэтому состав линии подбирают по каталогу линий розлива. Потолки ниже 3,5 м ограничивают установку термоусадки и верхней обвязки конвейеров, а совмещение склада моющих средств с зоной розлива нарушает санитарный режим.

Потоки тары, продукта, персонала и отходов

Принцип разделения потоков простой: чистое и грязное не пересекаются ни в пространстве, ни во времени. Маршрут пустой оборотной тары не совпадает с путём готовой продукции, а персонал попадает в зону розлива через санитарный шлюз, не через склад. Линейная компоновка удобна на узких площадях, но возврат тары придётся вести по отдельному коридору. Угловая и П-образная схемы дают замкнутый контур: продукт идёт по одной ветви, тара и отходы по другой. При нестандартной планировке нередко требуется изготовление оснастки под конкретный формат тары, иначе конвейер не вписать в габарит.

Отходы и брак выводят по кратчайшему пути к наружной стене, минуя зону укупорки: обычно это отдельная дверь или тамбур с накопительной тарой. Маршрут персонала строят так, чтобы вход в цех, переодевание и шлюз шли последовательно, а обратный выход не проходил через розлив. Если потоки пересекаются, помогает разведение по времени и цветовая маркировка зон.

Инженерные требования к помещению под розлив

Инженерная часть цеха под розлив закладывается до монтажа линии, переделка обходится дороже. Полы выполняют с уклоном 1–2 % к трапам, покрытие берут химически стойкое и нескользящее (полимерные наливные системы, керамогранит с шероховатой поверхностью). Стены в зоне розлива облицовывают на высоту не менее 1,8 м, стыки герметизируют, потолки делают гладкими и моющимися. По СанПиН для пищевых производств отделка должна допускать влажную дезинфекцию.

Вентиляция в чистой зоне работает с подпором: приток превышает вытяжку, чтобы воздух выходил наружу, а не затягивался из подсобных помещений. Кратность воздухообмена зависит от продукта и формата тары, обычно 3–10 объёмов в час. Питание подводят с заземлением контура, отдельными линиями на автомат розлива, компрессор и освещение. Сжатый воздух подают подготовленным, с точкой росы под продукт. Освещение в зоне контроля наполнения и укупорки закладывают от 300 лк.

Материалы отделки и санитарные требования

В чистой зоне стены выполняют из панелей с гладким покрытием и герметичной заделкой стыков, углы скругляют галтелями. Потолки делают без мостиков холода, иначе конденсат стекает на тару и оборудование. Дерево, открытую арматуру и неокрашенный металл здесь не оставляют: они накапливают микрофлору.

Освещение берут в пылевлагозащитном исполнении, светильники закрывают плафонами или защитной решёткой. Это требование по стеклянному бою: осколок над открытой тарой останавливает линию. В зонах с паром и горячим розливом отделку подбирают под влажность и перепад температур, а вытяжку считают по объёму пара, иначе конденсат пойдёт на потолок и стены.

Чек-лист приёмки площадки перед монтажом линии

Приёмку площадки ведут до подписания договора на поставку и монтаж: переделка после пусконаладки обходится дороже повторного выезда замерщика. Осмотр занимает несколько часов, но снимает большинство сюрпризов. Ниже порядок, по которому стоит идти по помещению с рулеткой, лазерным уровнем и проектом планировки цеха.

• Габариты в свету по стенам и колоннам, высота до балок и до низа коммуникаций.
• Отметки пола лазерным уровнем: перепад на 10 м и уклоны к трапам.
• Ширина проёмов, ворот, высота порога и радиус разворота транспорта.
• Точки подвода воды, пара, сжатого воздуха, электрики: сечение, давление, температура.
• Расположение трапов, канализации и приточной вентиляции относительно зон розлива.
• Несущая способность перекрытия под вес оборудования с продуктом и тарой.

По документам проверяют право собственности или договор аренды, технический план, акт разграничения инженерных сетей и допустимую электрическую мощность. Отдельно уточняют согласование вентиляционных выбросов и требования по ТР ТС 021/2011, если продукт пищевой. На пусконаладке чаще всего всплывают неверные отметки пола, неучтённый уклон, нехватка давления воздуха и отсутствие доступа к узлам мойки.

Как планировка влияет на обслуживание и модернизацию

Планировка определяет, сколько времени займёт каждая регламентная операция. Если приводы, редукторы и узлы розлива зажаты между стеной и соседним автоматом, слесарю приходится частично разбирать ограждения, чтобы добраться до смазочных точек или заменить изношенный элемент. На практике закладывают свободную зону выката узла не менее его габарита плюс 300–500 мм, а съёмные панели располагают со стороны прохода, а не в углу.

Запас площади под вторую линию или автоматизацию обычно оставляют вдоль стены, противоположной транспортному потоку: так участок не перекрывает маршрут тары. Рядом предусматривают место под стеллаж с оснасткой и быстроизнашиваемыми деталями, чтобы замена форсунок, звёздочек или направляющих не превращалась в поиск по всему помещению. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы.
