Типичные ошибки при монтаже производственного оборудования

Почему ошибки монтажа вылезают не сразу, а через месяцы

При пусконаладке проверяют то, что видно и слышно сразу: вращение, герметичность под давлением, работу датчиков, уставки термостатов. Но часть дефектов монтажа производственного оборудования на этом этапе физически не проявляется. Рама, выставленная с остаточными напряжениями, стоит ровно; трубопроводы без нужного уклона держат продукт; анкеры, затянутые неравномерно, не дают вибрации на холостом ходу.

Дальше включается усталость металла и цикличность. Через 3–6 месяцев появляются трещины по сварным швам рамы, застой продукта в «карманах» подающих линий, ослабление крепежа и течи по фланцам, а «времянки» в обвязке начинают травить на термоциклах. Всё это выходит в простой и внеплановый ремонт на первом году работы, когда гарантийные обязательства по монтажу уже формально закрыты.

Основание и геометрия: где чаще всего теряют точность

Основание задаёт геометрию всей линии. Отклонение рамы от горизонтали на 1 мм на метр длины даёт на десятиметровом участке перекос в 10 мм: транспортёры уводят ПЭТ бутылку в сторону, звёздочки и направляющие работают на износ, а высотные отметки розлива и укупорки перестают совпадать. Несущую способность пола и допуски уточняют до подписания договора на монтаж производственного оборудования, а не когда машины уже на площадке.

Проверяют лазерным нивелиром по контрольным точкам рамы, обычно с шагом 1–2 м, фиксируя отклонение в миллиметрах. Что уточнять заранее:

• Ровность основания: допустимое отклонение по горизонтали на метр длины рамы.
• Несущая способность пола под вес узлов с продуктом и тарой.
• Толщина и армирование плиты, наличие деформационных швов под оборудованием.
• Высотные отметки чистого пола относительно проекта линии.
• Точки анкеровки и возможность устройства виброопор.

Если цех сдавали «под чистовой пол» уже после поставки, отметки часто не совпадают с проектом: выравнивают раму подкладками и регулировочными опорами либо заливают локальные площадки. Перекосы и вибрации, которые не поймали на монтаже, частью выявляются и устраняются в рамках планового техобслуживания линий по состоянию узлов и крепежа.

Инженерные подключения: вода, воздух, пар, электрика

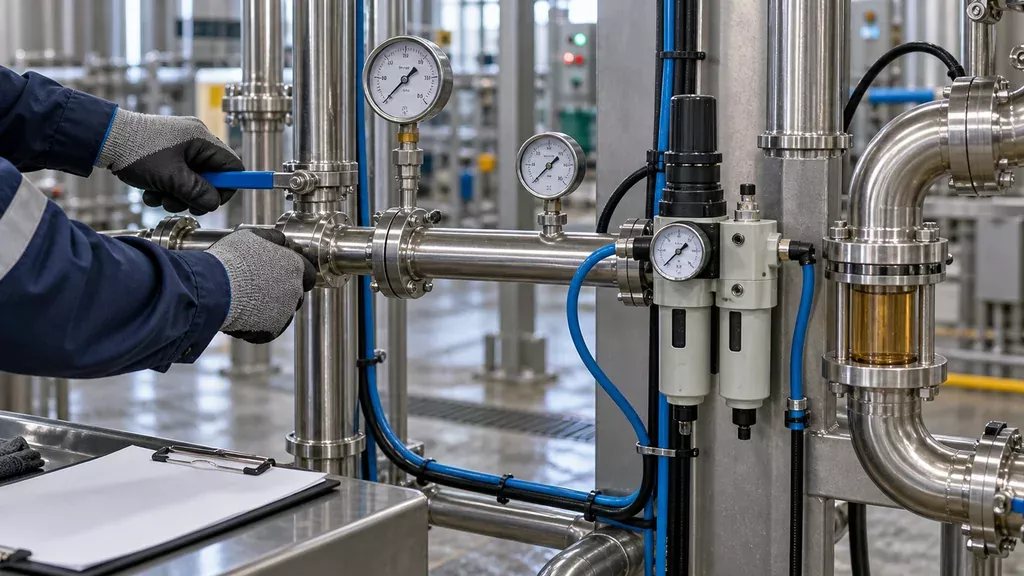

Сжатый воздух от общецеховой магистрали без осушителя и фильтров, пожалуй, самая частая ошибка при монтаже производственного оборудования. Влага и масло убивают пневмоклапаны, датчики и пневмоцилиндры толкателей за считаные месяцы. Класс чистоты по ISO 8573 подбирают под конкретный узел: для розлива воды и напитков обычно достаточно твёрдых частиц класса 2, влаги класса 3 и масла класса 2, но для участков с открытым продуктом требования жёстче, вплоть до класса 1 по маслу. Точку подключения делают от отдельного ресивера с осушителем, фильтром тонкой очистки и запорной арматурой, а не отводом от цеховой линии. Давление держат в диапазоне, который указывает производитель автомата, обычно 6–8 бар, с реле контроля и манометром на входе.

Вода и пар требуют своих параметров: давление, температуру и расход уточняют по паспорту линии розлива, обвязку ведут с уклонами для слива и компенсаторами на температурных удлинениях, иначе трубопровод рвёт по сварке. Электрика чаще всего проседает по сечению кабеля и заземлению: отдельная линия для сервоприводов, УЗО на группы, контур заземления с проверкой сопротивления, фазировка двигателей до пуска. На линиях розлива разной производительности эти узлы проверяют до подачи продукта.

Обвязка продукта и СИП: мелочи, из которых собирается брак

Продуктовый контур собирают из нержавеющей стали марок AISI 304 или 316L, для агрессивных сред берут 316L. Контактные прокладки подбирают под продукт и режим мойки: обычно это EPDM, силикон или FKM, обязательно с пищевым допуском. Соединения до и после дозатора выполняют разъёмными только там, где нужна ревизия, остальное варят. Каждая лишняя прокладка и резьба является местом, где скапливается продукт и развивается микрофлора.

Уклоны продуктопроводов выдерживают в сторону слива, обычно от 1 до 2 градусов, чтобы контур освобождался самотёком. Тупиковые отводы длиннее двух диаметров трубы недопустимы: в них мойка не создаёт нужную скорость. Сварные швы проверяют на проходимость и отсутствие грата изнутри, иначе первый же цикл CIP покажет недомытые участки. Нарушение этих правил при монтаже производственного оборудования даёт брак не сразу, а через несколько недель работы.

Порядок приёмки и пусконаладки: чек-лист инженера

Приёмку начинают с проверки комплектности по упаковочным листам и сверки фактической геометрии с монтажным чертежом. До подачи питания проверяют затяжку болтовых соединений на рамах и опорах, отсутствие люфтов на приводных узлах и чистоту внутренних полостей продуктопроводов. Монтаж производственного оборудования редко обходится без правок по месту, поэтому все отклонения от проекта сразу вносят в исполнительную схему, а не «запоминают».

• Выверка горизонта и соосности валов по уровню и индикатору, допуск фиксируют в протоколе.
• Сопротивление изоляции и заземление контура, замер до подключения шкафа.
• Гидроиспытания контуров продукта и СИП при давлении выше рабочего, выдержка по регламенту.
• Прокрутка на холостом ходу: направление вращения, ток двигателя, срабатывание аварийных датчиков.
• Розлив на воде, затем на продукте, с отбором проб по каждой позиции.

Что должно остаться у заказчика после сдачи линии

Под нагрузкой смотрят не паспортную производительность, а стабильность дозирования на реальной таре и продукте: разброс объёма, качество укупорки, работу бракеража. Параметры записывают в журнал пусконаладки покаждой позиции отдельно. В акте фиксируют комплектность, результаты испытаний, выявленные замечания и сроки их устранения. После обучения персонала заказчику передают паспорта, схемы, инструкции и протоколы замеров.

Что учесть при модернизации действующей линии

Модернизация действующей линии сложнее нового монтажа: новый узел должен работать в ритме уже существующего потока. Стыковка конвейеров начинается с замера шага цепи или ленты, высоты полотна и типа привода. Если шаг не совпадает, тара уходит с накопителя рывками, а на передаче появляются заторы. Разная производительность узлов тоже критична: автомат на 6000 бут/ч перед упаковщиком на 4000 бут/ч гарантированно упрётся в накопление. Буферный накопитель на 1–2 минуты работы сглаживает разброс, но его ёмкость считают от разницы скоростей, а не «на глаз».

Как уложить модернизацию в минимальное окно простоя

По логике управления новый узел почти всегда конфликтует со старой автоматикой: разные протоколы, несовпадающие сигналы готовности и аварий. Заранее запрашивают схему стыковки и перечень дискретных сигналов, иначе пусконаладка растянется. Оснастку под форматы тары и транспортные звёздочки заказывают до останова, потому что изготовление идёт неделями. ООО «Промгарант» подбирает такое оборудование под продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы.
