Обслуживание запорной арматуры: осмотр, ревизия, замена

Что входит в техническое обслуживание запорной арматуры и зачем оно нужно

Техническое обслуживание запорной арматуры включает три уровня: ежесменный осмотр, плановую ревизию и ремонт с заменой деталей. Осмотр выполняет оператор: проверяет герметичность по сальнику и фланцам, ход штока, отсутствие подтёков продукта и моющего раствора, положение рукоятки или привода. Ревизия проводится по графику с частичной разборкой, заменой прокладок и уплотнений, проверкой седла и диска. Ремонт нужен, когда узел не держит давление или не перекрывает поток.

На линии розлива обслуживают клапаны продуктопровода, отсечные узлы на разливочных головках, обратные и предохранительные клапаны, шаровые краны на CIP-контуре, регулирующую арматуру на подаче пара и воды. Пропущенная ревизия оборачивается не только каплями на полу. Застой продукта в неплотном узле даёт микробиологический очаг и срыв стерильности, гидроудар при резком закрытии разрушает уплотнения и сварные швы, а внеплановый простой останавливает всю смену.

Устройство и типы арматуры, которую обслуживают на розливе

На розливе применяют четыре основных семейства. Шаровые краны с поворотом рукоятки на 90° дают полное перекрытие потока и минимальное гидравлическое сопротивление, их ставят на продукт, воду и сироп. Дисковые поворотные затворы компактнее и дешевле в монтаже, но уплотнение садится по седлу и при частых переключениях изнашивается быстрее. Мембранные клапаны не имеют застойных зон и хорошо переносят CIP-мойку. Седельные регулирующие клапаны управляют расходом, обратные не дают потоку идти вспять, предохранительные сбрасывают избыточное давление пара или воздуха.

• Продуктовые линии: шаровые краны и мембранные клапаны, уплотнения из EPDM или силикона.
• CIP-мойка: мембранные и седельные клапаны, стойкие к щёлочи и кислоте при 80 °C.
• Пар и сжатый воздух: дисковые затворы, обратные и предохранительные клапаны.
• Сироп и концентраты: седельные клапаны с разборным корпусом для промывки.

Корпус обычно из нержавеющей стали AISI 304 или 316L, уплотнения подбирают под продукт и режим мойки. Асептическое исполнение требует гладких поверхностей, отсутствия резьбовых соединений в продукте и дренажа конденсата. Обслуживание арматуры ведут по регламенту, а замену изношенных позиций удобно совмещать с ремонтом и модернизацией оборудования.

Периодичность осмотра и ревизии: от чего отталкиваться

Интервалы технического обслуживания запорной арматуры задаёт изготовитель в паспорте изделия, там же указан ресурс по циклам срабатывания. На практике календарный график корректируют по фактической наработке: считают переключения, ведут журнал, фиксируют первые признаки пропусков по сальнику или затвору. Универсальной цифры нет, всё зависит от контура, продукта и режима мойки.

Когда интервал сокращают: агрессивные среды и частые переключения

Абразивные и вязкие продукты (соки с мякотью, растительное масло, пасты, концентраты) ускоряют износ уплотнений и седел. Высокая температура и частые циклы CIP с щёлочью и кислотой вымывают смазку и разрушают эластомеры. Чем чаще клапан переключается и чем агрессивнее среда, тем короче межревизионный период. При подборе сменных элементов помогает каталог запчасти для розлива.

Осмотр без разборки: что проверяют на работающей линии

При техническом обслуживании запорной арматуры на работающей линии сначала смотрят внешние признаки: потёки по сальниковому узлу, кристаллы продукта на фланцах, следы под корпусом. Кристаллы сахара, соли или щёлочи в местах стыков указывают на микропротечку, которую визуально по жидкости не видно. Оценивают ход штока и момент открытия-закрытия: заедание, рывки, чрезмерное усилие на маховике говорят об износе уплотнения или отложениях. Слушают посторонний шум, проверяют нагрев корпуса и редуктора привода, состояние позиционера и концевых выключателей.

Герметичность затвора проверяют по перепаду давления на закрытой арматуре и по отсутствию протечки в дренаж при отключённом участке. Опрессовку контура ведут водой или воздухом при давлении выше рабочего, с выдержкой и осмотром соединений. Осмотр без разборки даёт достоверную картину только при стабильных параметрах продукта, поэтому его совмещают с плановой ревизией.

Ревизия с разборкой: порядок работ и типовые ошибки

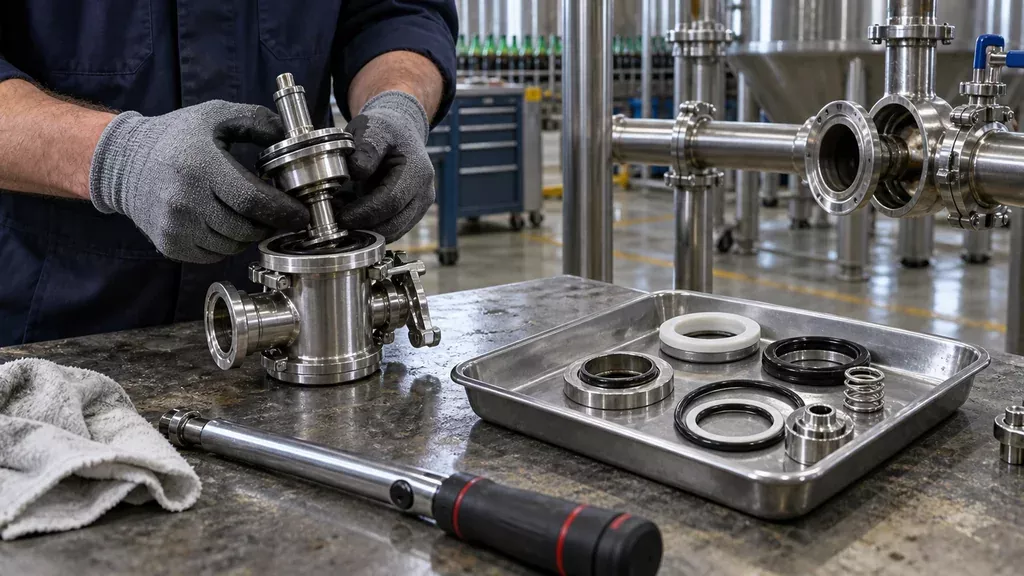

Ревизия с разборкой начинается с отключения участка, сброса давления до нуля по манометру, дренажа продукта и продувки полости. Только после этого откручивают крепёж и снимают корпус. Работа под остаточным давлением приводит к травмам и повреждению уплотнений. Детали раскладывают по порядку и маркируют, иначе при сборке шар, диск или затвор встанут не на своё место.

При обслуживании запорной арматуры дефектовку ведут по трём зонам: седло (риски, вмятины, задиры), затвор (шар, диск, конус) и шток с уплотнениями (износ, потеря эластичности, трещины). Критерий замены уплотнения: остаточная деформация, порезы, затвердевание. Перетяжка сальника ускоряет износ штока, недотяжка даёт протечку по валу. После сборки проверяют ход затвора, герметичность и опрессовывают.

Замена уплотнений и узлов: когда ремонт уже не помогает

Расходные детали (кольцевые уплотнения, манжеты, прокладки фланцев, седла) меняют по регламенту или при первых признаках потёка по штоку. Ремкомплект восстанавливает узел, пока посадочные поверхности целы. При плановом обслуживании арматуры важно отличать износ расходника от разрушения базовых деталей. Если после переборки узел снова течёт через смену, причина не в уплотнении.

• Коррозия корпуса и шара с раковинами, которые не убираются зачисткой без изменения геометрии.
• Задиры и кольцевые риски на уплотнительной поверхности шара или диска.
• Выработка посадочных мест под седло, из-за которой новый расходник не садится герметично.
• Люфт штока в направляющей втулке и срыв резьбы под накидную гайку.
• Трещины в корпусе, заварка которых на пищевом участке недопустима.
• Неисправный привод: срыв зубьев редуктора, нечёткая работа концевых выключателей.

Уплотнения подбирают по совместимости с продуктом и моющими растворами: для кислотно-щелочных CIP нужны стойкие эластомеры, для масел и жиров другие. Материал, нестойкий к дезинфектанту, разрушается за несколько циклов мойки и даёт течь. После замены узел проверяют на герметичность под рабочим давлением и опрессовывают.

Документация, обучение персонала и учёт наработки

Без журнала ТО и паспортов история обслуживания держится на памяти механика. Каждой позиции присваивают номер по схеме трубопроводов и наносят несмываемой маркировкой на корпус и бирку. В журнале фиксируют дату, вид работ (осмотр, ревизия, замена уплотнения), исполнителя, что нашли и что поставили. Ремкомплекты хранят рядом с участком, в закрытой таре, с указанием типоразмера и даты поступления: резина стареет и без нагрузки. Обучение оператора сводится к распознаванию признаков (потение по сальнику, рывок при повороте, посторонний шум) и правилу не поджимать узел наугад. Механик должен уметь разобрать и собрать узел, выставить момент затяжки и оценить износ седла.

Записи по отказам показывают, что интервалы из инструкции для конкретной линии часто неоптимальны: где-то узел ходит дольше, где-то изнашивается раньше срока. Тогда календарный график заменяют обслуживанием по состоянию, привязанному к наработке в циклах и результатам осмотра. ООО «Промгарант» подбирает арматуру под продукт и тару, поставляет её, выполняет монтаж и пусконаладку, а также берёт на себя плановое техобслуживание линий.
