Насосы для перекачки жидкостей на производстве: типы и подбор

Насос для перекачки жидкости на производстве напитков и бытовой химии выполняет неочевидно ответственную роль. Он не просто перемещает продукт из ёмкости в разливочную машину — от его выбора зависит, сохранит ли напиток растворённый газ, не вспенится ли моющее средство, не начнёт ли расслаиваться эмульсия и не появится ли в продукте металлическая крошка от изношенного узла.

Разберём, какие типы насосов применяются в пищевом производстве, чем они отличаются и по каким параметрам их подбирают.

Две большие группы: динамические и объёмные

Все промышленные насосы делятся на две принципиально разные группы, и понимание этой разницы решает половину задачи подбора.

Динамические (центробежные) сообщают жидкости кинетическую энергию с помощью рабочего колеса. Подача зависит от сопротивления сети: чем выше противодавление, тем меньше расход. Такие насосы просты, дёшевы в обслуживании и отлично работают с маловязкими средами — водой, соками, растворами.

Объёмные (кулачковые, винтовые, мембранные, перистальтические) отсекают порцию жидкости и вытесняют её в напорную линию. Подача почти не зависит от давления и линейно связана с частотой вращения. Это позволяет использовать их и как перекачивающие, и как дозирующие.

Что учитывают при подборе

Практический подбор строится вокруг нескольких характеристик продукта и системы:

• Вязкость. Ключевой параметр. Вода и соки текучи, сиропы, масла, гели и концентраты шампуня — нет. Центробежный насос на вязкой среде резко теряет подачу и перегревается.
• Температура. Влияет на выбор материалов уплотнений и на вязкость самого продукта: горячий сироп течёт заметно легче холодного.
• Наличие газа. Для газированных напитков важно не допустить падения давления в линии, иначе углекислый газ выделится ещё до розлива.
• Абразивность и включения. Мякоть, кристаллы, частицы наполнителя требуют конструкции с большими проходными сечениями.
• Химическая агрессивность. Кислотные и щелочные моющие средства диктуют выбор материалов проточной части и эластомеров.
• Требуемая подача и напор. Рассчитываются по производительности линии и по гидравлическому сопротивлению трубопровода с арматурой.
• Условия всасывания. Если ёмкость расположена ниже насоса, нужна способность к самовсасыванию либо заливной режим.

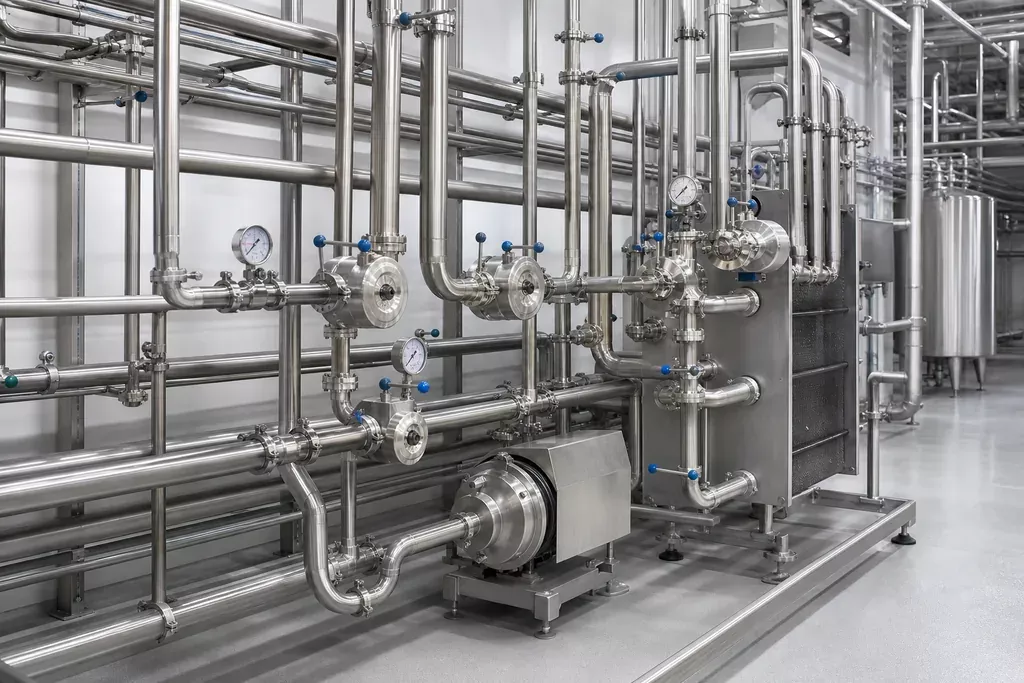

Кавитация: почему насос «гремит» и разрушается

Одна из самых частых причин преждевременного выхода насосов из строя — кавитация. Если давление на входе падает ниже давления насыщенных паров жидкости, в потоке образуются паровые пузырьки. Попадая в зону высокого давления, они схлопываются, создавая микроудары, которые разрушают поверхность рабочего колеса.

Признаки кавитации узнаваемы: характерный треск, будто через насос идёт гравий, вибрация, падение подачи. Чаще всего причина не в самом насосе, а в неправильной обвязке:

• слишком длинный или узкий всасывающий трубопровод;
• избыточное количество отводов и арматуры на входе;
• засорённый фильтр перед насосом;
• перекачка горячего продукта, у которого давление паров выше;
• низкий уровень жидкости в питающей ёмкости.

Именно поэтому всасывающую линию проектируют максимально короткой и прямой, с диаметром не меньше входного патрубка насоса, а фильтр включают в регламент регулярной проверки.

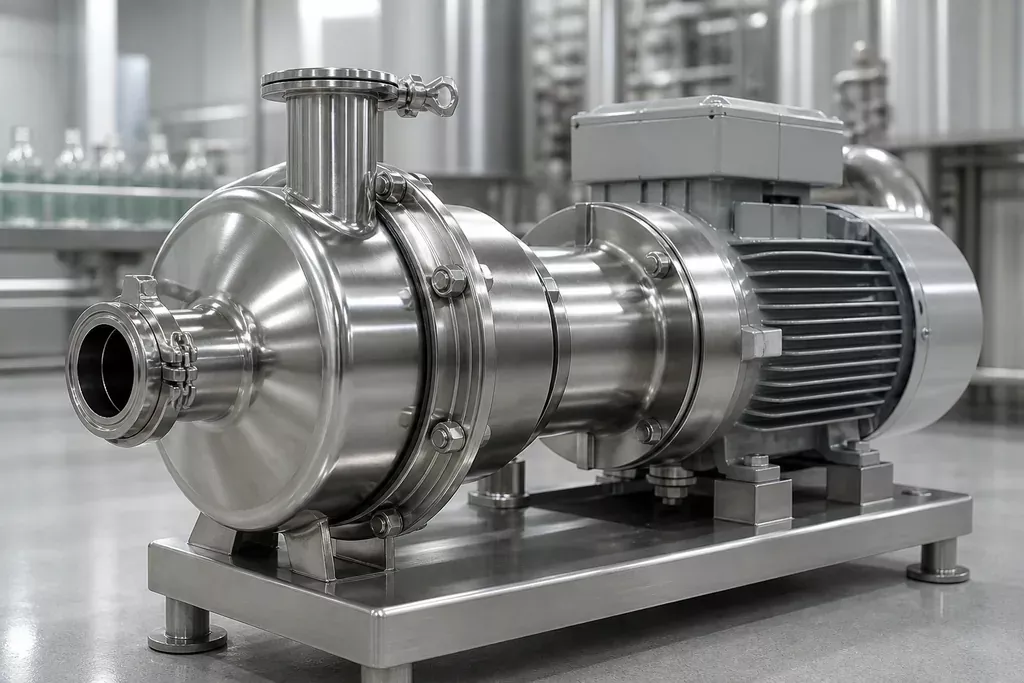

Санитарное исполнение для пищевых сред

Насос, контактирующий с продуктом, должен не только перекачивать, но и очищаться. Требования к санитарному исполнению касаются нескольких аспектов:

• материалы проточной части — пищевая нержавеющая сталь с полированной поверхностью, эластомеры, допущенные к контакту с пищевыми средами;
• отсутствие «карманов» и застойных зон, где может задерживаться продукт;
• возможность разборки без специнструмента либо пригодность к безразборной мойке;
• исполнение уплотнения вала, исключающее попадание смазки в продукт;
• самодренирование — насос должен полностью опорожняться при остановке.

Шероховатость внутренних поверхностей играет большую роль, чем кажется: чем грубее поверхность, тем легче на ней закрепляется биоплёнка и тем труднее её удалить при мойке.

Регулирование подачи: дросселирование или частотный привод

Классический способ изменить производительность центробежного насоса — прикрыть задвижку на напорной линии. Способ работает, но энергия при этом тратится на преодоление созданного сопротивления.

Современное решение — частотный преобразователь, меняющий скорость вращения. Помимо экономии электроэнергии он даёт технологические преимущества:

• плавный пуск без гидроударов, разрушающих арматуру и соединения;
• возможность точно поддерживать заданное давление в коллекторе розлива;
• снижение шума и вибрации на частичных режимах;
• защиту от работы «в тупик» при закрытой арматуре.

Насосы в разных участках линии

Обслуживание и типичные ошибки эксплуатации

Основной ресурс насоса определяется состоянием уплотнений и подшипниковой группы. Регулярный контроль включает наблюдение за подтеканиями по валу, за уровнем шума и вибрации, за температурой корпуса и за перепадом давления на фильтре.

Самые распространённые ошибки на практике:

• запуск «на сухую» — торцевое уплотнение перегревается за считаные секунды;
• перекачка среды, на которую насос не рассчитан, — например вязкого концентрата центробежным насосом;
• работа при полностью закрытой напорной арматуре;
• несоосность при монтаже, приводящая к ускоренному износу подшипников;
• игнорирование фильтра на всасывании и попадание твёрдых включений в проточную часть.

Практический порядок выбора

Сформулируйте исходные данные: что перекачиваем (среда, вязкость, температура, включения), сколько (требуемая подача), куда (высота подъёма, длина и диаметр трубопровода, арматура), в каком режиме (постоянно или циклически) и с какими требованиями к санитарии. Эти данные позволяют определить тип насоса, а затем подобрать конкретное исполнение по рабочей точке.
