Насосы для перекачки химических жидкостей: требования к материалам

Что определяет выбор насоса под химическую жидкость

Насос для перекачки химических жидкостей подбирают не по производительности в паспорте, а по совместимости среды с материалом проточной части. Концентрация и активность реагента задают марку корпуса, уплотнений и рабочего колеса. Раствор моющего средства на 2% и тот же концентрат в чистом виде ведут себя по-разному: второй разрушает нестойкий пластик за смены, тогда как вода в тех же условиях работает годами. Поэтому первым делом смотрят таблицы химической стойкости для конкретной температуры.

Второй фактор: вязкость и температура. С ростом вязкости падает подача и растёт нагрузка на двигатель, а нагрев среды ускоряет коррозию и износ уплотнений. Третий: рабочая точка. Расход в линии розлива и требуемый напор с потерями в трубопроводе, фильтрах и арматуре определяют, попадёт ли насос в паспортную зону или будет работать на границе.

Материалы корпуса и проточной части: что с чем совместимо

Корпус и проточную часть выбирают по трём параметрам: среда, её концентрация и рабочая температура. Полипропилен держит большинство кислот и щелочей до 60 °C, но не любит ароматику и хлорированные углеводороды. ПВДФ и ПТФЭ дороже, зато работают с агрессивными средами до 100–140 °C, ПВХ дешевле, однако ограничен по температуре (около 50 °C) и механической прочности. Полиэтилен уместен для щелочей и растворов солей.

• Нержавейка AISI 304 подходит для слабых органических кислот и нейтральных растворов.
• AISI 316 устойчивее к хлоридам, но и она питтингует при высоких концентрациях.
• Соляная и плавиковая кислоты требуют полимеров, керамики или графита.
• При концентрациях выше 10–15 % хлоридов нержавейку лучше не ставить.

Керамика и графит нужны там, где нет ни полимеров с подходящей температурой, ни стойкой стали: абразивные суспензии, горячие кислоты. В линиях розлива бытовой химии насос контактирует с кислотами и щелочами постоянно, поэтому материал проточной части фиксируют до выбора модели.

Уплотнения, мембраны и шланги: слабое звено системы

Насос для перекачки химических жидкостей чаще течёт по уплотнениям и гибким элементам. Мембраны из PTFE держат кислоты, щёлочи и растворители до 100–130 °C, EPDM подходит для моющих растворов и разбавленных щелочей, но набухает в маслах, FKM стоек к углеводородам и кислотам до 200 °C, NBR работает с водой и слабыми растворами, однако не выдерживает кетоны и ароматику. Для торцевых уплотнений важна промывка: без неё пара трения изнашивается за считанные недели. Шланг на всасывании берут с армированием и гладкой внутренней поверхностью, иначе разрежение схлопывает стенку.

Ревизия мембран и манжет входит в плановое техобслуживание линий: износ проверяют по наработке и контролю среды, а не по факту протечки. Меняют парой, фиксируют момент затяжки и марку материала, чтобы следующая замена не превратилась в подбор заново.

Типы насосов для химических сред на производстве

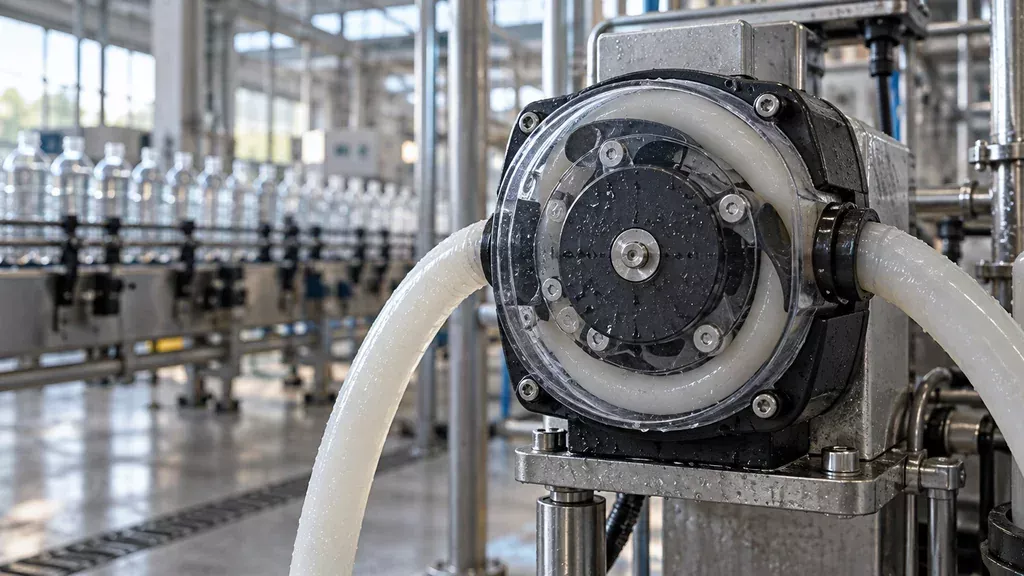

Насос для химических жидкостей подбирают по трём параметрам: расход, вязкость и агрессивность среды. Мембранные модели дают напор до 8 бар и работают с загрязнёнными средами, где сухой ход недопустим. Перистальтические применяют там, где важна стерильность и точность подачи: продукт контактирует только со шлангом. Оба типа обычно ставят на дозирование реагентов, кислот, щелочей и концентратов.

Центробежные берут для больших расходов маловязких жидкостей: воды, растворов солей, моющих составов. Винтовые держат вязкие и чувствительные к сдвигу продукты, подают без пульсаций. Шестерённые рассчитаны на густые среды и точную дозировку, но требуют фильтрации перед входом.

Требования санитарных норм и промывки

На одном производстве часто соседствуют пищевой продукт и техническая химия, совмещать их в одном трубопроводе нельзя. Требования ТР ТС 021/2011 распространяются на всё, что контактирует с продуктом: насос для перекачки химических жидкостей технического назначения ставят на отдельный контур со своей арматурой, сливом и маркировкой. Пересечение потоков возможно только через разборные соединения с обязательной промывкой между переключениями. Без такого разделения технолог не докажет безопасность партии при проверке.

CIP-мойка предъявляет к проточной части свои условия. Рабочие температуры растворов обычно лежат в диапазоне 60–85 °C, концентрации щёлочи и кислоты зависят от программы. Уплотнения и мембраны подбирают под конкретный моющий агент, а не «под химию вообще». Корпус выполняют разборным, поверхности проточной части гладкими, без тупиков и резьбовых карманов, где остаётся продукт. После мойки насос должен выдерживать слив остатков и пропарку.

Чек-лист перед закупкой насоса

Перед закупкой насоса для перекачки химических жидкостей соберите данные из паспорта безопасности: точное химическое наименование, концентрацию, плотность и вязкость при рабочей температуре, наличие абразивных включений, температуру кристаллизации. Уточните, что происходит с продуктом при контакте с воздухом и при остановке потока. Эти сведения переносятся в опросный лист, а не заменяются фразой «агрессивная среда».

• Расход в м³/ч при рабочем напоре, а не максимальные значения из каталога.
• Давление нагнетания и высота всасывания с запасом на засорение фильтра.
• Материал корпуса, проточной части, уплотнений и мембраны с обоснованием совместимости.
• Тип промывки: чем и при какой температуре будет обрабатываться насос.
• Условия площадки: класс помещения, температура среды, доступность узла для ремонта.

У поставщика запросите паспорт и руководство на русском языке, сертификаты или декларации соответствия ТР ТС, кривые расход-напор, чертежи присоединений и перечень быстроизнашиваемых деталей. При пусконаладке проверьте направление вращения, отсутствие протечек по уплотнению, нагрев подшипников и вибрацию, работу на закрытую задвижку. В первые сутки ведите журнал: давление, ток двигателя, температура корпуса, появление запаха или кристаллов.

Типичные ошибки и обслуживание в цеху

Основная причина отказов не в конструкции, а в подборе по одному параметру. Смотрят только на расход, забывая про плотность, вязкость, температуру и абразивную взвесь. Насос для перекачки химических жидкостей нельзя ставить без фильтра на всасывании: стружка и окалина убивают рабочее колесо и мембрану за считаные смены. Работа на закрытую задвижку и сухой ход дают перегрев и задиры торцевого уплотнения. Несовместимая смазка разрушает эластомеры быстрее самой среды.

Плановое ТО ведут по регламенту: осмотр уплотнений и контроль утечек, проверка давления на выходе, вибрации и тока двигателя, промывка перед сменой продукта. Насос снимают при течи по валу, падении подачи без изменения режима, стуке в подшипниках и росте вибрации. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его, выполняет монтаж и пусконаладку; подробнее на странице поставка оборудования для розлива.
