Монтаж системы водоподготовки: этапы и требования

Монтаж системы водоподготовки — этап, на котором правильно подобранное оборудование либо начинает работать как задумано, либо получает набор скрытых проблем, которые проявятся через месяцы: падение производительности, преждевременный износ мембран, микробиологические отклонения непонятного происхождения.

Разберём последовательность работ, требования к помещению и обвязке и то, на что смотреть при приёмке.

Что предшествует монтажу

К моменту прибытия оборудования на площадку должны быть готовы несколько вещей. Их отсутствие — самая частая причина срыва сроков.

• Проект или монтажная схема с расстановкой аппаратов, трассировкой трубопроводов и точками подключения;
• Подготовленное помещение — с полом, стоками, освещением и вентиляцией;
• Подведённые сети — исходная вода нужного расхода и давления, электропитание, канализация;
• Пути доставки — проверенные проёмы и подъездные пути для крупногабаритных фильтров и ёмкостей;
• Место для загрузок и реагентов — фильтрующие материалы и соль занимают заметный объём.

Требования к помещению

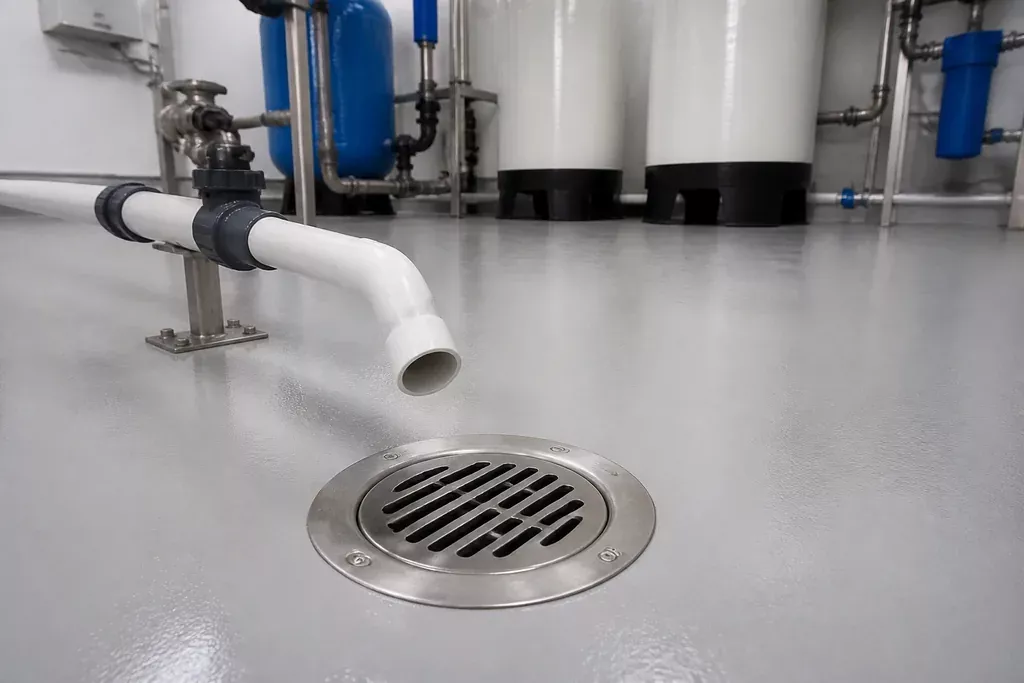

Отдельно стоит отметить сток. При проектировании часто закладывают канализацию «по среднему расходу», а обратная промывка фильтра — это залповый сброс за несколько минут. Если сток не рассчитан, вода пойдёт по полу цеха.

Последовательность монтажных работ

Работы обычно выполняются в такой последовательности:

• Разметка и установка. Аппараты выставляются по проекту, по уровню, на подготовленное основание. Тяжёлые ёмкости требуют проверки несущей способности пола.
• Монтаж трубопроводов. Собирается обвязка между ступенями, входная и выходная линии, линии сброса.
• Установка арматуры. Краны, обратные клапаны, манометры, пробоотборники, узлы регулирования.
• Электромонтаж. Подключение насосов, клапанов, контроллеров, УФ-установок, датчиков.
• Загрузка фильтрующих материалов. Засыпка загрузок и установка мембранных элементов.
• Опрессовка. Проверка герметичности системы под давлением.
• Промывка. Отмывка загрузок от технологической пыли до чистой воды.
• Наладка автоматики. Настройка режимов регенерации, уставок, аварийных сигналов.

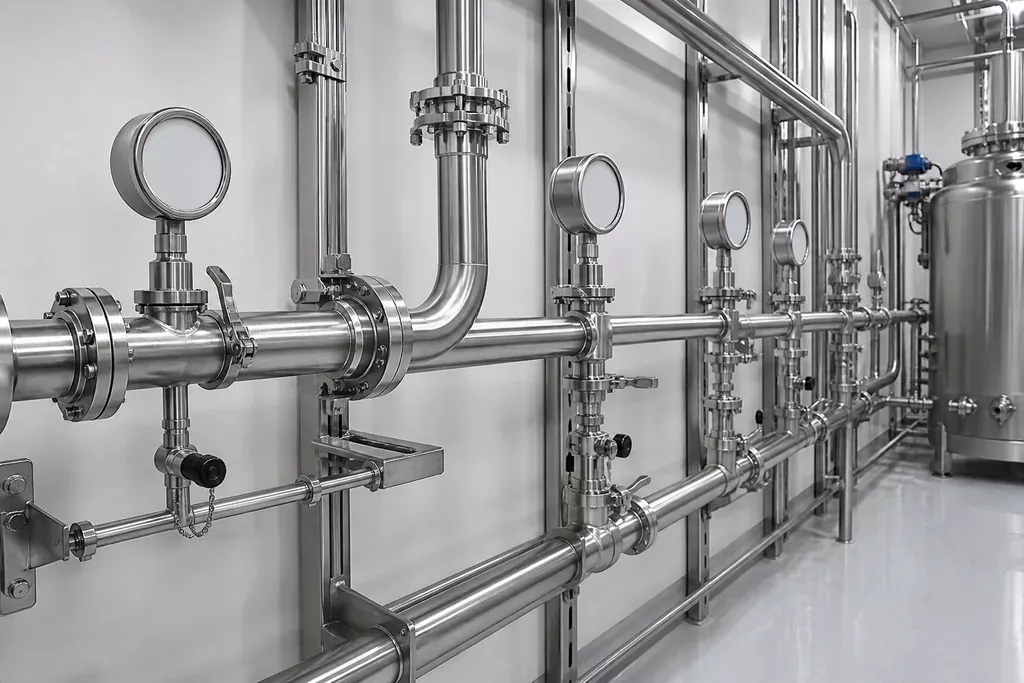

Требования к обвязке

Качество трубопроводной обвязки определяет, насколько удобно будет обслуживать систему и насколько корректно она будет работать.

• Материалы подбираются под среду и давление; для контакта с питьевой водой применяются материалы, допущенные для пищевого назначения.
• Диаметры рассчитываются по расходу: заниженный диаметр создаёт избыточное сопротивление и снижает производительность.
• Отсутствие тупиков. Участки без протока становятся зонами застоя, где развивается микрофлора. Все ответвления должны иметь циркуляцию либо периодический сброс.
• Уклоны и дренажи. Система должна полностью опорожняться для обслуживания и консервации.
• Пробоотборники устанавливаются до и после каждой значимой ступени — без них диагностика превращается в угадывание.
• Байпасы вокруг ключевых аппаратов позволяют продолжить работу при обслуживании отдельной ступени.
• Опоры и компенсация — трубопровод не должен нагружать патрубки аппаратов собственным весом.

Особенности монтажа отдельных ступеней

Фильтры с загрузкой. Требуют места сверху для засыпки, а также правильной установки дренажно-распределительной системы: перекос приводит к неравномерному потоку через слой и проскокам.

Умягчитель. Солевой бак размещается рядом с фильтром, линия рассола прокладывается с учётом её длины. Бак должен стоять на ровном основании и быть доступен для загрузки соли.

Обратный осмос. Наиболее чувствительная ступень. Важны корректный монтаж насоса высокого давления, правильная установка мембран в корпуса без повреждения уплотнений, а также обеспечение отвода концентрата с нужной пропускной способностью. Обязательно предусматривается защита от сухого хода.

УФ-установка. Монтируется с возможностью извлечения лампы и кварцевого чехла — для этого нужен свободный участок по оси аппарата, равный его длине.

Накопительные ёмкости. Устанавливаются на подготовленное основание, оснащаются воздушником с фильтром, дренажом и, при необходимости, системой рециркуляции.

Пусконаладка

После механического монтажа начинается наладка, которая включает несколько стадий:

• заполнение системы и удаление воздуха;
• отмывка загрузок до отсутствия взвеси в промывной воде;
• выход мембранной установки на режим с проверкой производительности и селективности;
• настройка циклов регенерации умягчителя по расходу или времени;
• проверка срабатывания защит и аварийных сигналов;
• отбор проб после каждой ступени и лабораторный контроль;
• санитарная обработка системы перед подачей воды на производство.

Санитарная обработка перед вводом в эксплуатацию — обязательный шаг, который иногда пропускают из-за спешки. При монтаже внутрь трубопроводов неизбежно попадают загрязнения, и первый же анализ готовой продукции покажет их последствия.

Что проверяют при приёмке

Частые ошибки монтажа

• заниженный диаметр линии сброса — обратная промывка идёт неполноценно, загрузка не восстанавливается;
• отсутствие пробоотборников между ступенями — невозможно локализовать проблему;
• тупиковые участки трубопроводов, ставшие источником микробиологии;
• монтаж мембранных корпусов без запаса места для извлечения элементов;
• отсутствие защиты насоса высокого давления от сухого хода;
• пропущенная санитарная обработка перед вводом в эксплуатацию;
• размещение оборудования вплотную к стене, лишающее доступа для обслуживания.

После запуска

Первые недели работы стоит вести с усиленным контролем: чаще брать пробы, фиксировать перепады давления на фильтрах, отслеживать фактический расход соли и промывной воды. Эти данные становятся базовыми значениями, с которыми впоследствии сравнивают текущее состояние системы, чтобы вовремя заметить деградацию.
