Требования к монтажу технологического оборудования

Что входит в требования к монтажу технологического оборудования

Требования к монтажу технологического оборудования делятся на три группы: к площадке, к установке машины и к приёмке результата. Первая описывает помещение и основания, вторая — как агрегат выставляют, крепят и подключают, третья — критерии приёмки. Монтаж ведут по проекту, паспорту и эксплуатационной документации изготовителя, плюс строительные и санитарные нормы. Для линий розлива добавляются требования к зонированию, покрытиям и мойке. Отдельная машина и линия целиком монтируются по-разному.

Какими документами руководствуются при монтаже

Проект привязки задаёт планировку, точки подвода энергоносителей и высотные отметки. Паспорт и руководство изготовителя фиксируют допуски по горизонтали, моменты затяжки анкеров, зазоры для обслуживания. Санитарные правила для пищевых производств определяют материалы и герметичность стыков. Расхождение между проектом и паспортом решают в пользу более строгого условия, письменно согласуя отклонения с изготовителем.

Требования к помещению и площадке под линию розлива

Требования к помещению определяют, какие линии розлива можно разместить на площадке без перепланировки. Высота потолка: под вентиляцию, кабельные лотки, трубопроводы и разводку сжатого воздуха закладывают не меньше 0,8–1,2 м над верхней точкой машины, иначе обслуживание и замена узлов превращаются в проблему. Расстояние от стен и между машинами берут не меньше 1 м для проходов и 1,5–2 м со стороны подачи тары и выката готовой продукции.

• Пол: ровный, с отклонением не более 2 мм на 2 м, несущая способность под вес машины с продуктом и тарой.
• Покрытие: влагостойкое, не скользящее, устойчивое к моющим средствам и дезинфектантам.
• Уклоны: 1–2 % в сторону трапов, бортики по периметру зон мойки высотой от 100 мм.
• Микроклимат: 18–24 °C, влажность 45–65 %, приточная вентиляция с подпором в чистых зонах.
• Зонирование: разделение подачи тары, розлива и упаковки, чтобы грязный поток не пересекал чистый.

Зонирование и водоотведение проектируют до заливки пола: перенести трап или бортик на готовом покрытии дорого и долго. Отводы под мойку и слив продукта делают с разрывом струи, доступ к приводам, насосам и шкафам управления оставляют свободным со всех сторон. Влажность выше 65 % даёт конденсат на холодных узлах и ложные срабатывания датчиков, поэтому приточку считают под конкретный цех.

Фундаменты, опоры и выверка оборудования по уровню

Для линейных дозаторов и транспортеров достаточно ровной бетонной плиты с анкеровкой рамы. Ротационные автоматы розлива, укупорочные и этикетировочные машины требуют виброопор: вибрация от 3–5 кН губит точность дозирования и посадку колпачка. Основание готовят по проекту производителя, класс бетона обычно не ниже B22,5, толщина плиты от 150 мм, поверхность под регулируемые пятки шлифуют. Анкера ставят после выверки, иначе раму «затянет» в перекос.

Выверка рамы, валов и приводов

Горизонтальность проверяют по уровню на раме и по торцу валов привода: для ротационного автомата обычно допускают 0,05–0,1 мм на метр, для транспортеров до 1 мм на метр, точные значения зависят от продукта и формата тары. Сначала выставляют раму по пяткам, затем проверяют параллельность валов и натяжение ремней. Перекос даёт неравномерный износ звездочек, утечки через уплотнения и разброс дозы. После пусконаладки оборудование переходит на плановое техобслуживание линий, где геометрию проверяют повторно.

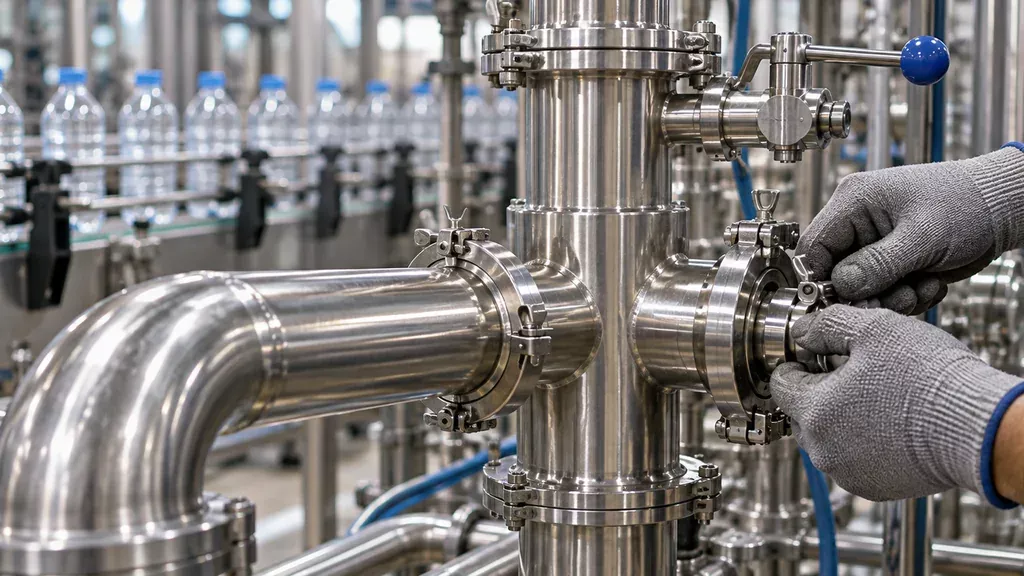

Обвязка: трубопроводы, арматура и продуктопроводы

Контур продукта собирают из нержавеющей стали марок AISI 304 или 316L: выбор зависит от продукта и режима мойки, для агрессивных сред берут 316L. Внутренние поверхности шлифуют, шероховатость обычно держат в пределах Ra 0,8–1,6 мкм, стыки варят в среде аргона с продувкой шва, зачищают заподлицо и при необходимости пассивируют. Сварной шов с гратом, непроваром или окалиной становится местом накопления осадка, поэтому требования к монтажу технологического оборудования включают пооперационный контроль швов до изоляции и промывки.

Уклоны, опоры и компенсация

Продуктопроводы прокладывают с уклоном 1–3% в сторону сливной точки, тупиковые зоны на концах веток не оставляют. Трубу крепят хомутами с шагом, который зависит от диаметра и веса заполненной линии, чтобы не было провиса и вибрации от насосов. Температурное удлинение компенсируют отводами или петлями, жёсткая заделка обоих концов ведёт к деформации швов.

Для CIP-мойки моющая среда должна доходить до всех участков: контур делают замкнутым, арматуру ставят санитарную, без резьбовых карманов и застойных полостей. Скорость потока в контуре держат не ниже 1,5 м/с, давление на форсунках обычно 2–3 бар. После мойки линии продувают и проверяют остаточную влагу на проблемных участках.

Электрика, пневматика и управление

Электрика начинается с отдельной линии питания от распределительного щита: общие с бытовыми потребителями группы дают просадки при пуске насосов и компрессоров. Защитное заземление выполняют отдельным контуром с сопротивлением не выше 4 Ом, корпуса соединяют медным проводником сечением от 6 мм². Защиту от утечек ставят на линии питания шкафа, уставку выбирают по суммарному току утечки частотных приводов. Селективность автоматов проверяют по время-токовым характеристикам, чтобы авария на одной единице не гасила всю линию. Кабели прокладывают в лотках или трубах, силовые и сигнальные трассы разносят минимум на 200 мм.

• Степень защиты корпуса подбирают по зоне: IP54 в сухих цехах, IP65 при мойке струёй.
• Стабилизатор напряжения ставят при отклонениях сети больше 10 % от номинала.
• Сжатый воздух подают после осушителя и фильтров тонкой очистки.
• Рабочее давление обычно 6 бар, точка росы под давлением не выше +3 °C.
• Шкаф управления размещают вне зоны мойки, с доступом для обслуживания.
• Аварийный стоп выполняют отдельной цепью, разрывающей питание приводов.

Подготовка сжатого воздуха влияет на работу пневмоцилиндров и датчиков не меньше, чем электрика. Влажный воздух зимой даёт конденсат в магистрали, летом забивает фильтры, поэтому осушитель и ресивер ставят до входа в линию. Шкаф управления комплектуют клеммными группами с маркировкой, схемой внутри дверцы и журналом параметров. Кнопку аварийного останова дублируют на пульте оператора, сброс делают только ручным. Сигнализацию выводят на световую колонну, чтобы причину остановки было видно с рабочего места.

Чек-лист приёмки и типовые ошибки монтажа

Сдачу начинают с контроля геометрии: выборочная проверка рам по уровню в двух плоскостях, моментов затяжки анкеров и опор по паспортным значениям. Затем обкатка без продукта, прогон на воде, проверка герметичности под давлением выше рабочего (обычно на 10–25%), калибровка дозаторов по контрольным отвесам и оформление акта с фиксацией параметров. Каждый этап закрывают подписью, иначе спорные дефекты всплывут уже на товарном розливе.

Типичные ошибки на площадке

Перекос рамы после затяжки анкеров, обратный уклон в сторону розлива вместо дренажа, тупиковые участки продуктопровода с застоем, отсутствие заземления корпусов и трубопроводов. На прогоне смотрят расход, давление и температуру по манометрам, отсутствие капель на соединениях, стабильность дозы по трём замерам подряд.
