Монтаж оборудования: этапы, документы и типичные ошибки

Что входит в монтаж и чем он отличается от пусконаладки

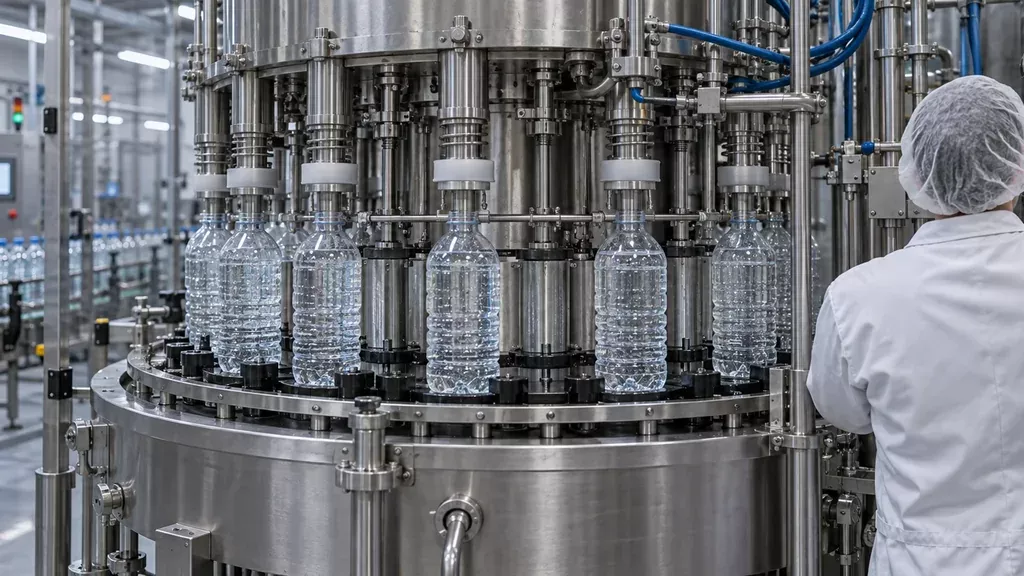

Монтаж оборудования для розлива включает три самостоятельных блока работ. Первый: установка на фундамент или виброопоры, выставление рам и конвейерных секций по уровню, центровка приводов, подключение к электросети, воде, воздуху и пару. Второй: пусконаладка, то есть выход на режим, настройка дозаторов, розлива и укупорки под конкретный продукт и тару. Третий: обучение персонала работе с линией и ведению сменной документации.

Границы ответственности фиксируются в договоре отдельно по каждому блоку. Монтаж заканчивается актом на скрытые работы и подключение к сетям, пусконаладка оформляется протоколом испытаний с фактическими параметрами: производительность в бут/ч, давление в бар, температура продукта. Смешивать оба события в одном документе рискованно: если линия не вышла на режим, подрядчик по монтажу уже закрыт, а споры по настройке зависают.

Подготовка площадки до приезда бригады

Монтаж оборудования начинается задолго до приезда бригады. Пол в зоне установки должен выдерживать статическую и динамическую нагрузку от рамы с продуктом и тарой: для линий розлива обычно достаточно бетонного основания толщиной от 150 мм с армированием, но точные цифры зависят от массы конкретного автомата. Проверьте геометрию: перепад по уровню более 3 мм на метр даёт биение транспортера, ускоренный износ звеньев и сбои в работе отсекателей. Под раму либо заливают фундамент с закладными, либо применяют анкеровку в существующее покрытие, а виброопоры подбирают под частоту вращения узлов.

Перед началом работ на объекте закрывают вопросы по инженерным подводкам. В монтаж оборудования входит подключение к сетям, но сами сети готовит заказчик, и здесь чаще всего возникают простои. Проверьте по факту, а не по проекту:

• Электропитание: отдельная линия под расчетную мощность, УЗО, заземление контуром с сопротивлением не выше 4 Ом.
• Сжатый воздух: 6–8 бар, точка росы не выше +3 °C для розлива, осушитель и фильтр тонкой очистки.
• Вода: давление 2–4 бар на входе, стабильная температура, жёсткость в пределах, согласованных с технологом.
• Вентиляция: приток с кратностью, рассчитанной под теплопритоки, иначе летом персонал работает в тяжелых условиях.

Отдельно стоит продумать трассы продуктопроводов: уклон под слив, отсутствие воздушных мешков, точки промывки в доступных местах. На участке выдува ПЭТ тары заранее определяют площадку под компрессор высокого давления и зону выдува с запасом на обслуживание, иначе при пусконаладке оборудование придётся двигать, а часть подводок переделывать.

Зонирование продумывают до завоза железа. Тара, преформы и готовая продукция не должны пересекаться с потоком сырья и отходов. Если монтаж идет в рамках полного цикла услуг, логистику площадки согласуют на этапе подбора, чтобы не переставлять оборудование после пусконаладки.

Порядок монтажных работ на линии

Монтаж ведут от трассы транспортера к машинам, а не наоборот. Сначала размечают оси конвейера по строительным реперам, выносят высотные отметки и шаг между секциями, затем монтируют несущие опоры и секции транспортера, после чего выставляют приводные и натяжные станции. Именно транспортная система задаёт геометрию всей линии: если её оси ушли, автоматы розлива и укупорки придётся подгонять по месту, а стыковка по высоте и шагу между машинами выйдет за допуски. Обратный порядок (от розлива к концу линии) почти всегда даёт накопление погрешности на последних метрах и переделку опор.

Автоматы розлива и укупорки ставят на выверенные площадки по уровню, с контролем параллельности плоскостей транспортировки и совпадения шага захватов. Затем идёт обвязка продуктопроводами, монтаж запорной арматуры, подключение КИП. В примерах типичных ошибок при монтаже оборудования для розлива видно, что чаще всего страдают именно стыки: спешка на разметке позже всплывает на линиях розлива при первом же пуске на продукте.

Документы: что оформляется до, во время и после монтажа

До начала работ заказчик передаёт подрядчику утверждённый комплект: монтажные и установочные чертежи, схему обвязки, спецификацию, план помещений с привязками к стенам и колоннам, протоколы на инженерные сети (питание, вода, воздух, стоки). Площадка сдаётся по акту передачи, где фиксируют геометрию, отметки пола, готовность фундамента и закладных. По скрытым работам (армирование, анкеровка, заливка) оформляют акт скрытых работ до бетонирования, иначе переделка обойдётся дороже монтажа.

После монтажа оборудования подписывают акт монтажа, протоколы испытаний на герметичность и давление, акт пусконаладки, журнал обучения персонала и получают паспорта с руководствами на русском языке. Требования к оборудованию для пищевых производств идут по ТР ТС, а к помещениям и мойке применяют СанПиН: материалы должны иметь подтверждение контакта с продуктом. До выхода на режим розлива проверьте, что все протоколы подписаны, а персонал обучен.

Типичные ошибки при монтаже и пусконаладке

На практике монтаж оборудования чаще всего осложняют одни и те же просчёты. Раму ставят на подкладки из обрезков вместо регулируемых опор, пол при этом может иметь уклон в несколько миллиметров на метр. Автомат после этого «дышит», а бутылка уходит с шага уже на первых метрах конвейера.

• Неровное основание и подкладки под раму: вибрация, ускоренный износ подшипников.
• Перекос конвейера: тара смещается, падает на переходах, заклинивает в шнеке.
• Шаг шнека не под конкретную ПЭТ тару: задиры на преформе, остановки.
• Продуктопровод без уклона: после CIP остаётся жидкость, застой в нижних точках.
• Нет байпаса и запорной арматуры для промывки: контур не разбивается на участки.
• Временное питание и пуск без калибровки расходомеров и уровнемеров.

Устраняют это последовательно: выставляют раму по уровню на регулируемых опорах, добавляют виброопоры, рихтуют конвейер по шагу и подбирают шнек под фактический диаметр тары. Продуктопровод монтируют с уклоном в сторону дренажа, ставят байпасы и арматуру для CIP. Питание переводят на штатную схему, расходомеры и уровнемеры калибруют до первого розлива.

Приёмка линии и переход на плановое обслуживание

Приёмку проводят под нагрузкой: линия работает на реальном продукте и таре, а не на воде и технологической таре. Производительность замеряют в бут/ч отдельно по каждому формату, который заявлен в спецификации, и смотрят, как она держится через час и через смену. Точность дозирования проверяют весовым методом на выборке, сверяя разброс с допустимым отклонением по ТР ТС и внутренним технологическим допуском. Герметичность укупорки контролируют на нескольких режимах крутящего момента, отбраковку считают по факту срабатывания инспекции и бракеража. Отдельно испытывают поведение линии при аварийном останове, снятии питания и повторном запуске.

В протокол приёмки вносят фактические параметры, узлы, требующие доработки, и сроки их устранения; он становится приложением к договору и основанием для гарантийного обслуживания. Персонал обучают на своей линии: переналадка под формат, санитарная обработка, аварийный останов. На складе с первого месяца держат быстроизнашиваемые позиции: уплотнения, форсунки, ремни, датчики, элементы розлива и укупорки. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы с обучением персонала и передачей документации.
