Линия розлива пива: особенности изобарического розлива

Что такое изобарический розлив и почему пиво нельзя наливать как воду

Растворимость диоксида углерода в пиве подчиняется закону Генри: количество газа пропорционально его парциальному давлению над поверхностью и падает с ростом температуры. В закрытой бутылке система стремится к равновесию: при 20 °C и давлении около 2,0 бар в продукте удерживается примерно 0,45 % CO2 по массе, при 4 °C для той же концентрации достаточно около 0,8 бар. Отсюда правило: наполнять тару нужно при противодавлении, равном или чуть ниже давления насыщения в продукте, иначе газ уходит из раствора.

При атмосферном розливе струя заполняет объём и вытесняет воздух. С пивом так нельзя: падение давления вызывает вскипание, образуется пена, теряется CO2 и растёт разброс по объёму. Поэтому цикл строят из трёх фаз: наддув тары газом до давления насыщения, наполнение под этим же давлением и плавный сброс давления перед снятием с розлива.

Параметры, которые определяют качество розлива

Изобарический розлив работает в узком коридоре параметров: если хотя бы один выпадает из диапазона, качество уходит. Ориентировочные значения для типовых сортов и ПЭТ тары:

• Температура продукта в напорной ёмкости: обычно от 0 до 4 °C, для отдельных сортов до 6 °C.
• Избыточное давление насыщения: порядка 1,2 до 2,5 бар, зависит от содержания CO2 и температуры.
• Противодавление в бутылке или кеге: на 0,1 до 0,3 бар выше давления насыщения продукта.
• Содержание CO2: чаще 4,5 до 5,5 г/л, для пшеничных и стаутов выше 6 г/л.
• Скорость наполнения: от 2000 до 12000 бут/ч для линейных дозаторов, до 40000 бут/ч для ротационных автоматов.

Значения справочные. Реальные режимы подбирают под сорт, вязкость, формат тары и температуру в цехе. Комплектация такой линии розлива пива подбирается после согласования продукта и тары. Изобарический розлив является частью комплекса: ополаскиватель, укупор, транспорт, подготовка CO2.

Как устроена линия розлива пива: участки и их связка

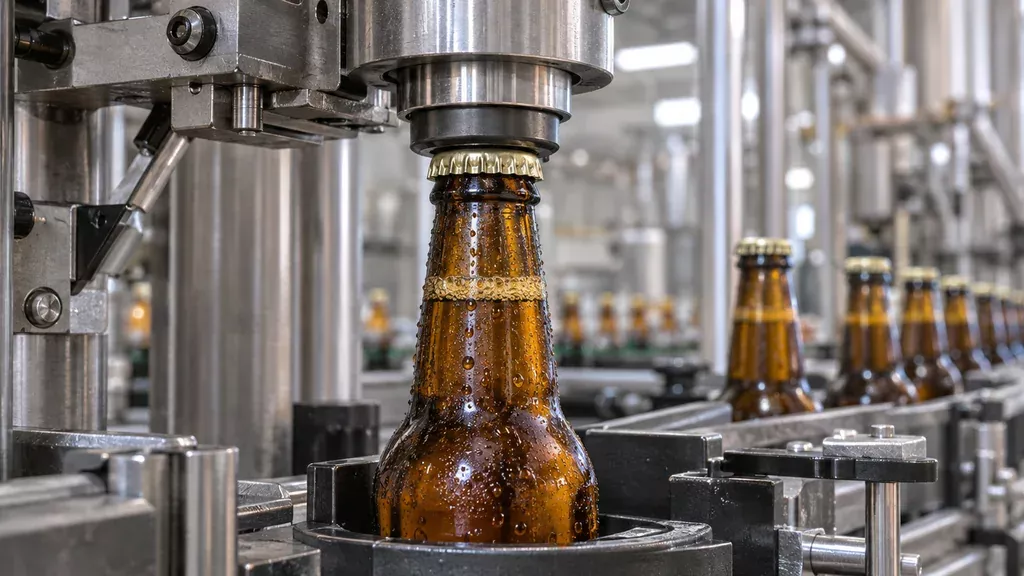

Линия розлива пива строится как последовательность участков: приёмка и подготовка тары, ополаскивание, розлив, укупорка, этикетировка, упаковка в термоусадочную плёнку или гофру, паллетирование. Розлив и укупорка работают как одна система: пока бутылка не получила пробку, в ней сохраняется противодавление, и любая рассинхронизация по темпу или положению тары даёт перелив, недолив или срыв пены. Поэтому автоматы розлива и укупорки проектируют под общий такт, а не подбирают по отдельности. На участке подготовки пива и насыщения CO2 режим поддерживают с помощью сатуратора для карбонизации, иначе изобарический розлив теряет смысл.

Транспортные системы связывают участки, буферные накопители сглаживают остановки: короткий сбой на этикетировке не должен останавливать розлив. Линия держит скорость по самому медленному участку, и запас по накопителям определяет, сколько простоев она переживёт без потерь продукта.

Оборудование для розлива: типы автоматов и их ограничения

Линейные дозаторы наливают клапанами над конвейером. Подходят для малых объёмов и сменного ассортимента: десятки бутылок в час, частые переналадки, тестовые партии. Ограничение по стабильности: при разбросе давления в кеге или накопителе пенность и недолив растут, поэтому нужен буферный танк и точный регулятор противодавления. Линия розлива пива на линейных машинах обычно строится до 2000 бут/ч.

Ротационный автомат работает по карусельному принципу: 12–60 клапанов, изобарический или безнапорный. Изобарический держит противодавление CO₂ в бутылке и продукте, что снижает вспенивание и потери газа. Безнапорный проще, но для пива даёт заметные потери CO₂ и требует коррекции. Моноблок розлив-укупор сокращает путь открытой бутылки до укупорки, что критично для ПЭТ тары и преформы, формуемой на месте.

Подготовка оборудования к запуску: чек-лист пусконаладки

До первого пуска проверяют давление CO₂ в ресивере и на входе в автомат, давление продукта в напорном сборнике и противодавление в бутылке. Ориентируются на значения, при которых напиток в трубопроводе не дегазируется: разница между давлением в сборнике и давлением насыщения при текущей температуре не должна уходить в минус. Тест на герметичность клапанов розлива проводят на воде: автомат останавливают на несколько минут с заполненными бутылками и смотрят на капли под клапанами и на падение давления в контуре. Уровень наполнения настраивают по фактическому объёму после стабилизации пены, замеряя не одну бутылку, а выборку с разных позиций карусели.

Пробы на содержание CO₂ и растворённый кислород берут после выхода линии на режим, с разных розливочных позиций и в разные моменты цикла, иначе разброс по кислороду будет случайным. По укупорочному узлу контролируют биение и момент затяжки, а оператора обучают на реальном цикле мойки, розлива и остановки, включая аварийные сценарии.

Типичные ошибки при эксплуатации линии розлива пива

Пена и нестабильный уровень наполнения связаны с перепадом давления между кегом или продуктовым танком и бутылкой. Если давление в линии ниже равновесного для текущей температуры продукта, CO2 выделяется прямо в дозаторе и в трубе. Помогает поднять противодавление в бутылке на 0,1–0,2 бар и проверить температуру продукта: при +2…+4 °C растворимость газа выше, чем при +8 °C. Второй источник пены, износ седла и уплотнений наливного клапана, а также подсос воздуха через штуцеры.

Недолив и перелив идут парами с потерей карбонизации и повышенным кислородом. Первый говорит о забитом калиброванном канале или разрегулированном времени открытия клапана, второй о залипании и медленном закрытии. Окисление ускоряется при недостаточной продувке бутылки CO2 и подсосе через неплотности.

• Срыв укупорочной головки из-за несоответствия высоты венчика преформы и настройки патрона.
• Проскальзывание бутылки на транспортёре и сбой шага при износе звёздочек.
• Разброс дозы более допустимого при изношенных пружинах и мембранах клапанов.
• Заклинивание толкателя при загрязнении смазки и отсутствии промывки.
• Рост кислорода при негерметичных соединениях после сатуратора.

Проверять эти узлы стоит по регламенту планового ТО, а не по факту брака. Модернизация действующих линий розлива пива в части наливных клапанов и узла укупорки решает большую часть перечисленного.

Обслуживание, модернизация и выбор поставщика

Плановое ТО строят по наработке, а не по календарю: регламент привязывают к моточасам и количеству циклов. Первыми изнашиваются уплотнения разливочных клапанов, седла и пружины, мембраны изобарических клапанов, элементы транспортёров и делителей потока. Ревизию клапанной группы на линии розлива пива обычно проводят каждые 500–1000 часов, замену уплотнений по состоянию, а не по факту течи. Проверяют чистоту СО₂-линии, работу вакуум-насоса и стабильность противодавления: уход параметров на 0,1–0,2 бар уже даёт переполнение или недолив.

Ремонт отдельного узла дешевле и быстрее замены автомата, пока износ не коснулся станины, привода и кулачковых механизмов. Модернизация оправдана при смене тары или продукта: замена розливочных клапанов, делителя, оснастки под другой формат. Помещение готовят заранее: класс чистоты, вентиляция, подвод СО₂, воды, сжатого воздуха и электрики под суммарную мощность линии. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтаж и пусконаладку линии розлива.
