Линия розлива в банку: состав и особенности закатки

Что входит в линию розлива в банку

Линия розлива в банку собирается из отдельных узлов, которые подбирают под конкретный продукт, тип тары и формат банки. Единого артикула «под ключ» не существует: один и тот же розлив может комплектоваться разными дозаторами, укупорочными головками и транспортёрами. Типовой состав включает подачу и ориентацию банки, дозирование, укупорку, транспортировку между постами, маркировку и упаковку в лоток или термоплёнку. Каждый блок согласуют по производительности, габаритам и типу продукта до монтажа, иначе стыковка на площадке превращается в переделку оснастки.

Производительность всей линии задаёт самое узкое место, а не паспортная цифра отдельного автомата. Если дозатор выдаёт 6000 бут/ч, а укупорка держит 4000, реальный выпуск будет 4000. Для жестяной банки критичны закаточный узел и точность подачи крышки, для ПЭТ банки важнее стабильность удержания при транспортировке и работа с винтовой или нажимной крышкой. Поэтому перед покупкой считают цикл каждого узла и закладывают запас по самому медленному.

Дозирование продукта: режимы и ограничения

Способ дозирования выбирают по продукту, а не по скорости линии. Объемный дозатор по ходу поршня держит точность около ±1–2 % на воде и соках без мякоти, но при вязкости выше 30–50 мПа·с и при активном пенообразовании разброс растет. Весовое наполнение точнее (±0,5–1 % по массе) и предсказуемо на маслах, соусах и продуктах с кусочками, однако цикл дольше, а тензодатчики чувствительны к вибрации конвейера. Гравитационный розлив по уровню дешев и устойчив, но требует стабильной геометрии банки. Подбор под конкретный продукт и формат тары ведут по составу линии: розлив напитков в алюминиевую банку.

• Газированные напитки: изобарическое наполнение под давлением 2–4 бар при 2–6 °C, иначе пена и недолив.
• Соки с мякотью: весовой или объемный дозатор с широким проходным сечением и медленным розливом.
• Растительное масло: весовой дозатор, подогрев до 20–30 °C для снижения вязкости.
• Соусы и чай: горячий розлив 80–90 °C в термостойкую тару, контроль уровня по уровнемеру.
• Точность всегда падает с ростом вязкости, пены и отклонений по внутреннему объему банки.

Закатка банки: механика и контроль шва

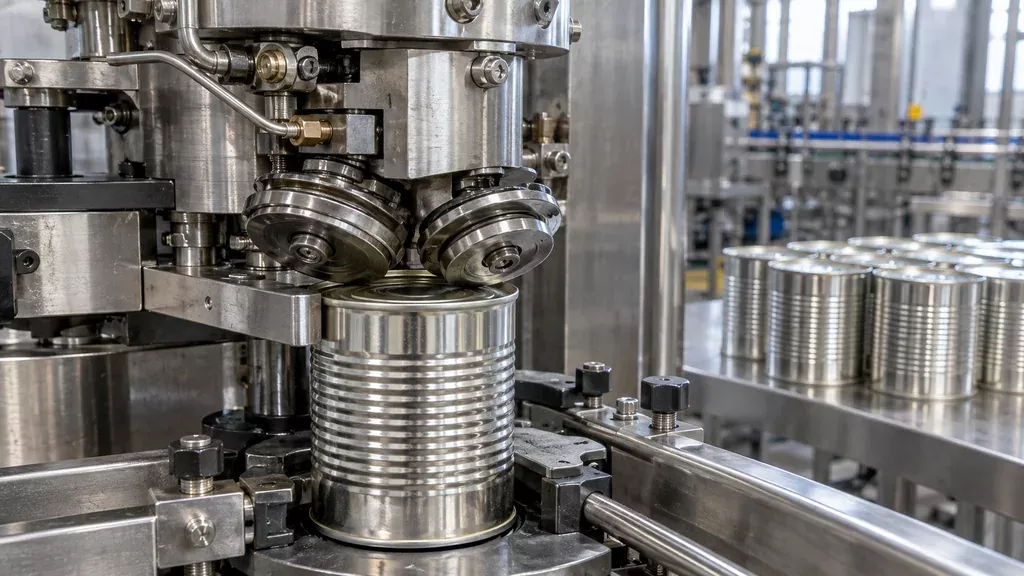

Закатка жестяной банки выполняется в две последовательные операции. На первой ролик подгибает кромку корпуса и крышки, формируя предварительный шов без сжатия. На второй ролик обжимает шов до рабочего профиля, и здесь решающее значение имеют давление прижима, усилие пружины и зазор между роликом и патроном. Отклонение по высоте ролика даже на десятые доли миллиметра даёт негерметичный шов, который проявится не сразу, а через сутки на складе. Настройку ведут по контрольной банке и повторяют после каждой смены оснастки. Износ профиля роликов и патронов накапливается, поэтому их своевременно меняют, а механизм настраивают заново; эти работы закрывает ремонт и модернизация оборудования на действующих линиях розлива в банку.

Шов контролируют по трём геометрическим параметрам: толщина, ширина и глубина крючков крышки и корпуса. Проверяют разрушающим методом на вырезанном образце, замеряя профиль под микроскопом или лупой с делениями, и неразрушающим методом по усилию отрыва. Периодичность обычно раз в 30 минут для газированных продуктов и раз в час для негазированных, плюс внеплановая проверка после остановки и перезапуска. Для ПЭТ банки закатки нет, крышку навинчивают или приваривают индукцией. Алюминиевую банку с клапаном не закатывают на линии, клапан ставят отдельным узлом и проверяют на герметичность.

Гигиена, мойка и нормативка участка

Материалы контактных поверхностей подбирают под продукт и режим мойки. Для воды, напитков и растительного масла обычно применяют нержавеющую сталь марок AISI 304 и 316, для агрессивных моющих сред и хлоридсодержащих продуктов ближе 316L. Уплотнения берут из силикона, EPDM или PTFE по стойкости к температуре и моющему раствору. Пластиковые детали на тракте продукта должны иметь документы о пригодности для контакта с пищевыми средами. Сваривать тракт нужно с зачисткой шва, без раковин и застойных карманов.

Порядок мойки и санитарной обработки

Схему выбирают по продукту и конструкции узла. На линии розлива в банку CIP оправдан на закрытых участках: продуктопроводы, баки, дозирующие головки. Открытые узлы (закаточный узел, транспортёры, баночные тракты) чаще разбирают и моют вручную либо пенным способом.

• Ополаскивание тёплой водой до 40 °C для удаления остатков продукта.
• Щелочная мойка 1–2 % при 60–80 °C, экспозиция по регламенту.
• Промежуточное ополаскивание до нейтрального pH на сливе.
• Кислотная мойка для минеральных отложений и водного камня.
• Дезинфекция перед сменой, концентрацию контролируют по факту.
• Финальное ополаскивание водой питьевого качества.

Зонирование делит участок на грязную и чистую стороны по ходу банки. Грязная зона включает распаковку и вход тары, чистая охватывает наполнение, закатку и выход готовой продукции. Между ними ставят шлюз, воздушную завесу или хотя бы физический барьер и раздельную вентиляцию. Персонал и инструмент не должны пересекать границу без обработки. Нормы по материалам и безопасности упаковки смотрите в ТР ТС 005/2011 и ТР ТС 021/2011, а также в СанПиН для пищевых производств.

Чек-лист перед покупкой и пусконаладкой

До подписания договора имеет смысл пройти площадку по списку. Электрика: суммарная мощность привода конвейера, закаточного узла, насосов и компрессора, отдельная линия на щит управления, стабильное напряжение. Воздух нужен осушенный, обычно 6–8 бар и расход от 0,3 до 0,8 м³/мин в зависимости от числа исполнительных механизмов. Пар и горячая вода требуются для мойки и бланширования, воду готовят под рецептуру, а вентиляция должна снимать тепло и влагу от мойки. По помещению проверяют пятно под линию розлива в банку, высоту потолков под кабельные лотки и вентиляцию, зоны обслуживания вокруг автомата, уклоны пола и трапы.

Пробный запуск проводят на реальной таре и продукте: замеряют бой банки на входе, на конвейере и на закатке, настраивают усиление шва и скорость, отрабатывают остановки и мойку. Типичные ошибки: закупка тары с отклонениями по диаметру и высоте, отсутствие буферных накопителей перед закаткой, неучтенный бой и необученный персонал. ООО «Промгарант» подбирает такое оборудование под продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы.
