Линии укупорки: как встроить в линию розлива

Укупорка — последний барьер между продуктом и внешней средой. Если налив выполнен идеально, а колпачок закручен с недостаточным моментом, бутылка потеряет герметичность при транспортировке: газированный напиток стравит давление, вода получит постороннюю микрофлору, бытовая химия подтечёт в коробе. При этом перетяжка не менее опасна — она срывает резьбу и деформирует уплотнительное кольцо.

Разберём, как устроены линии укупорки, какие бывают типы укупора и как участок встраивается в общий поток розлива.

Виды укупорки и области применения

Тип укупорки определяется тарой и продуктом, а не предпочтениями производителя:

• Винтовая пластиковая пробка — основной вариант для ПЭТ бутылок с водой и напитками. Требует контроля момента затяжки.
• Кроненпробка — металлический колпачок для стеклянных бутылок с газированными продуктами, обжимается по венчику горловины.
• Твист-офф — металлическая крышка с резьбой для стеклянных банок и бутылок.
• Роликовый (алюминиевый колпачок) — резьба формируется прямо на бутылке роликами в момент укупорки.
• Триггер и дозатор — насадки для бытовой химии, требующие ориентации по положению.
• Запайка мембраной — индукционная или термическая, часто в сочетании с винтовым колпачком.
• Закатка — для алюминиевой банки, крышка соединяется с корпусом двойным швом.

Как устроен укупорочный автомат

Типовой автомат винтовой укупорки состоит из нескольких функциональных узлов:

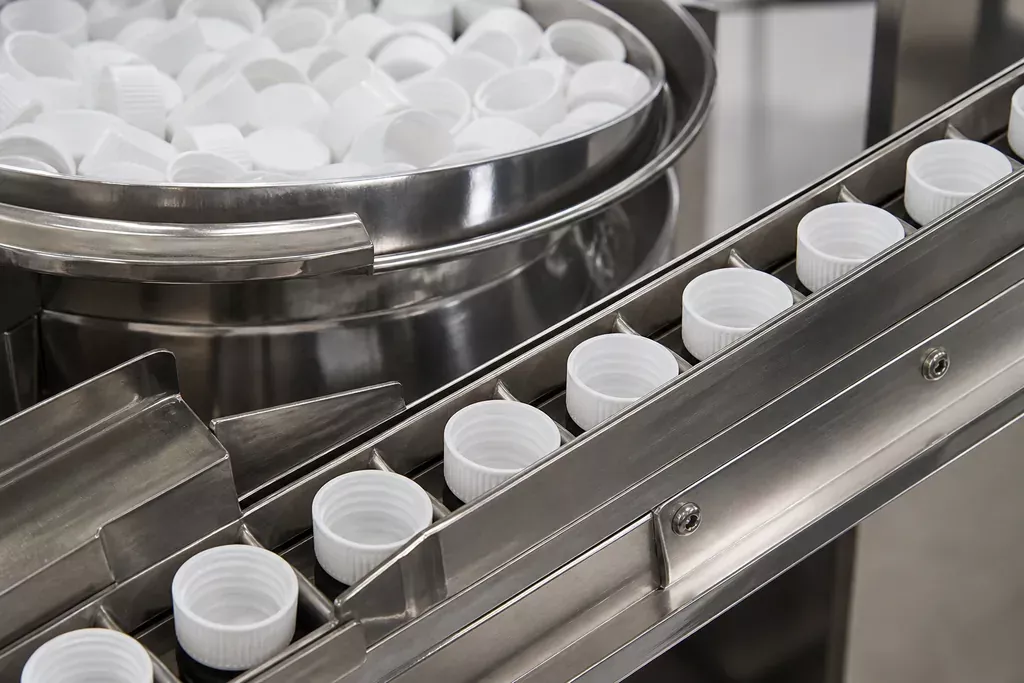

Бункер и сортировщик колпачков. Колпачки загружаются навалом, поднимаются элеватором и ориентируются — отбраковываются перевёрнутые. Далее по спуску они подаются поштучно к укупорочным головкам.

Транспортная система. Бутылка фиксируется в звёздочке или на плите, удерживается от проворота — обычно захватом за корпус или за опорное кольцо горловины.

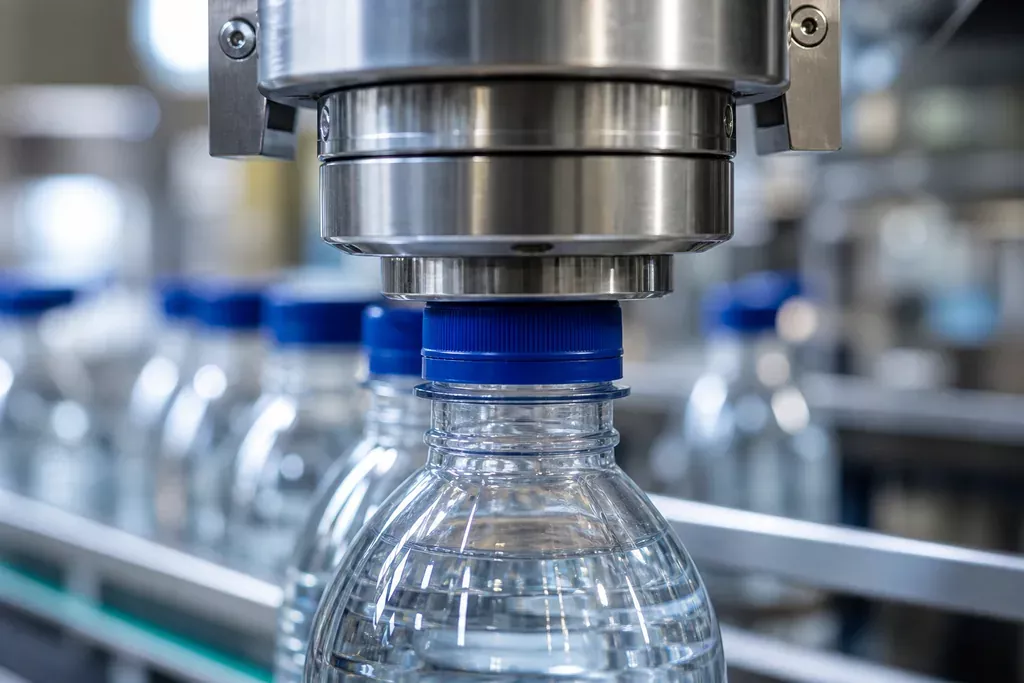

Укупорочные головки. Захватывают колпачок, опускаются на горловину и закручивают его. Ключевой элемент — муфта ограничения момента: она проскальзывает при достижении заданного усилия, обеспечивая повторяемость.

Система контроля. Датчики фиксируют наличие колпачка и высоту его посадки; при отклонении бутылка отбраковывается.

Момент затяжки: почему это главный параметр

Момент затяжки — это усилие, с которым колпачок закручивается на горловину. Он подбирается под конкретную пару «колпачок — горловина» и контролируется специальным прибором на выборочных образцах.

На практике момент проверяют в начале смены, после переналадки и периодически в течение работы, фиксируя результаты в журнале контроля. Это простая процедура, которая предотвращает выпуск целой партии негерметичной продукции.

Отдельная машина или триблок

Укупор может быть встроен в моноблок вместе с розливом либо стоять отдельной машиной. Выбор зависит от масштаба и ассортимента.

• В составе триблока. Ополаскиватель, розлив и укупор объединены общей рамой и приводом. Бутылка не выходит из защищённой зоны, синхронизация обеспечена конструктивно, занимаемая площадь минимальна. Оптимально для однотипной продукции при стабильной производительности.
• Отдельная машина. Даёт гибкость: можно менять тип укупорки, обслуживать участок независимо, наращивать производительность отдельно от розлива. Требует конвейерной связи и накопителя между участками.

Для производств с широким ассортиментом тары и разными типами колпачков отдельный укупорочный автомат часто оказывается практичнее — при смене продукта не приходится перенастраивать весь моноблок. Модели по типам укупорки представлены в разделе укупорочного оборудования.

Как участок встраивается в поток

Даже идеально настроенный укупор будет давать брак, если нарушена организация потока вокруг него. Ключевые моменты:

• Минимальная дистанция от налива. Чем меньше времени открытая бутылка едет по конвейеру, тем ниже риск попадания посторонних частиц.
• Отсутствие подпора. Если бутылки упираются друг в друга перед укупором, они наклоняются и продукт выплёскивается. Поток регулируют накопителем и датчиками.
• Стабильная скорость. Резкие пуски и остановки конвейера сбивают синхронизацию звёздочек.
• Защита от брызг. Зона укупорки ограждается, чтобы конденсат и продукт не попадали в бункер колпачков.
• Отвод брака. Отбракованные бутылки выводятся из потока автоматически, а не снимаются оператором вручную.

Подготовка колпачков

Качество укупорки на треть зависит от самих колпачков. Проблемы, которые встречаются на производствах:

• колпачки из разных партий с отличающимися размерами — момент затяжки «плавает»;
• деформация при хранении в высоких штабелях;
• пыль и статическое электричество, из-за которых колпачки слипаются в спуске;
• несоответствие типа колпачка типу горловины преформы.

Практическое правило: при смене партии колпачков контроль момента затяжки выполняют заново, даже если формально это тот же артикул.

Контроль герметичности готовой продукции

Помимо контроля момента применяют проверку самой герметичности. Простейший цеховой способ — выдержка перевёрнутых образцов и визуальный контроль подтёков. На линиях с газированными продуктами дополнительно контролируют потерю давления в бутылке за установленный период.

Автоматические инспекционные модули в потоке проверяют наличие колпачка, высоту его посадки относительно горловины и целостность контрольного кольца. Такой контроль исключает попадание явного брака в групповую упаковку, где обнаружить его уже невозможно без вскрытия.

Переналадка под другой формат

Оборудование с сохранением рецептов в системе управления сокращает переналадку: механическая замена деталей остаётся, но настройки восстанавливаются выбором программы, а не подбором вручную.

Что проверить перед выбором укупорочного оборудования

Определите перечень типов укупорки на текущий и планируемый ассортимент, требуемую производительность с запасом, доступную площадь и способ интеграции — в блок или отдельной машиной. Отдельно уточните комплектность контроля: наличие датчиков присутствия колпачка и системы отбраковки существенно влияет на итоговый процент брака.
