Фундамент под технологическое оборудование: подготовка основания

Что должно быть под линией розлива: состав и назначение основания

Фундамент технологического оборудования для розлива включает несущий слой (обычно бетонная плита), подушку из щебня или песка, выравнивающую стяжку, виброопоры и анкерное крепление. Плита воспринимает статические и динамические нагрузки, задаёт геометрию под конвейер и уклоны для отвода проливов. Подушка распределяет давление на грунт, стяжка выводит опорную плоскость в горизонт. Виброопоры гасят колебания от узлов розлива и укупорки, анкера фиксируют рамы от сдвига.

Массы узлов различаются: ополаскиватель и этикетировщик обычно легче, розлив и укупор тяжелее, с приводом и продуктом. Нагрузка на опору чаще в диапазоне 3–15 кН, зависит от формата тары и заполнения. Фундамент нельзя проектировать отдельно от планировки линии: привязка узлов, шаг конвейера и точки подвода коммуникаций определяют армирование и закладные.

Исходные данные: что собрать до проектирования плиты

Проектирование фундамента технологического оборудования начинается не с чертежа, а со сбора исходных данных. Без геологии, отметок и привязок расчёт превращается в гадание, а плита получается либо переармированной, либо недостаточно жёсткой. Опросный лист от поставщика оборудования здесь обязателен: в нём указаны масса узлов, динамические нагрузки и требования к жёсткости. Для линий розлива каталог линии розлива даёт представление о типовых узлах, но точные нагрузки всё равно берут из документации конкретной поставки.

Проектировщику и монтажной группе нужны:

• Отчёт по геологии с уровнем грунтовых вод и несущей способностью грунта, кПа.
• Отметка чистого пола и план помещений с привязкой колонн.
• Схема размещения узлов линии с допусками по осям, обычно ±10 мм.
• Точки подвода воды, пара, воздуха и электрики с параметрами.
• Трассы дренажа и канализации, включая уклоны и глубину заложения.

Требования к основанию под разные типы узлов розлива

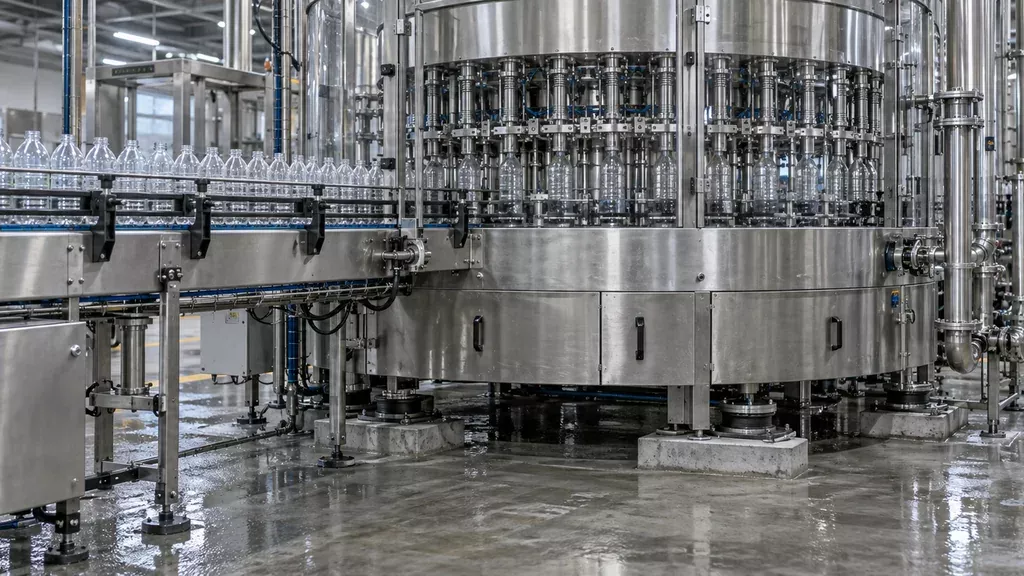

Требования к фундаменту технологического оборудования зависят от того, какой узел на него опирается. Ротационный автомат розлива даёт знакопеременные динамические нагрузки от вращающегося карусельного стола и толкателей, поэтому плиту считают на вибрацию, а машину ставят на виброопоры или виброизолирующие прокладки. Линейный дозатор работает возвратно-поступательно, нагрузки здесь ниже, но критичнее точность установки по горизонтали: перекос даже в несколько миллиметров уводит струю мимо горловины. Ополаскиватель и укупорочный узел ближе к статике, для них важнее жёсткость плиты и качество анкеровки, а не виброзащита.

Конвейерные трассы задают требования к плоскости пола на всей длине: местные уклоны и уступы между секциями приводят к сходу ПЭТ тары и рывкам привода. Этикетировочная машина и термоупаковщик сочетают статику с ударными нагрузками от пневматики и рычажных механизмов, поэтому их привязывают к отдельным армированным участкам. Допуск по уровню жёстче для высокоскоростных линий, но итоговые цифры зависят от продукта, формата тары и скорости; уточнить их лучше на этапе услуг по подбору и поставке.

Материалы и конструктивные решения: бетон, армирование, анкеровка

Плиту под линию обычно проектируют из бетона класса B22,5–B30 по прочности на сжатие. Марка по водонепроницаемости W6–W8 нужна в мокрых зонах: розлив, мойка тары, сифон. Толщина плиты зависит от массы узлов и грунта, на практике это 200–400 мм по расчёту. Работы ведут по СП 63.13330 и СП 29.13330, приёмку бетона фиксируют по ГОСТ 18105. Армирование выполняют сетками в два уровня, с защитным слоем 30–50 мм, закладные пластины ставят по разметке осей.

Анкеровка под рамами бывает механической и химической. Механический анкер уместен в плотном бетоне, химический нужен у края плиты, в трещиноватом основании и там, где важна герметичность отверстия. Виброопоры подбирают по массе узла и частоте вращения, они снижают передачу вибрации на фундамент технологического оборудования и на строительные конструкции.

Гидроизоляция, уклоны и водоотведение в цехе розлива

На линии розлива вода на полу является нормой: проливы при срыве крышки, промывка сопел, санобработка, конденсат на холодной таре. Основание под фундамент технологического оборудования закладывают с уклоном 1–2 % (10–20 мм на метр) в сторону приямков и трапов, но не к стенам и не к проходам. Трап ставят у каждого узла, где возможны проливы, с разрывом струи и гидрозатвором; решётку подбирают по расходу, обычно от 1 до 3 л/с на точку.

Гидроизоляцию выполняют по плите до монтажа анкеров: обмазочная или оклеечная, с заводом на стены не ниже 300 мм и бортиком по периметру зоны. Проходы труб, кабельных вводов и анкерных групп герметизируют эластичными составами, иначе вода уходит под плиту. Поверхности в зоне розлива делают гладкими, влагостойкими, без щелей, моющимися. Ориентируйтесь на СанПиН 2.3.4.020-21 для пищевых производств: покрытия должны выдерживать дезинфекцию.

Порядок работ и приёмка основания: практический чек-лист

Работы ведут по проекту и в строгой последовательности: разбивка осей и вынос отметок на натуру, земляные работы с выборкой грунта по проектной глубине, уплотнённая песчано-щебёночная подушка, опалубка, армирование с соблюдением защитного слоя, установка закладных деталей и гильз под трассы, бетонирование захватками без холодных швов в зоне анкеровки, выдержка и распалубка при наборе прочности. Фундамент технологического оборудования принимают до подачи узлов на площадку, иначе исправлять геометрию придётся под работающей линией.

Перед монтажом проверяют:

• Отклонение по высоте и горизонтали в пределах допуска проекта, обычно миллиметры на метр.
• Прочность бетона по контрольным образцам, а не по срокам выдержки.
• Фактическое положение закладных, анкерных болтов и гильз относительно осей.
• Отсутствие раковин и пустот в зоне установки опор и рам.
• Свободные трассы подвода и отвода, уклон к трапу.
• Исполнительная схема и акты на скрытые работы.

Спешка с монтажом на недобравшем прочность бетоне, непроектная толщина плиты, забытые закладные и неучтённые трассы обычно всплывают уже на пусконаладке.

Монтаж, пусконаладка и эксплуатация: что учесть после бетонирования

После набора прочности бетона фундамент технологического оборудования переходит в следующий этап: рамы и станины выставляют по уровню с контролем в двух плоскостях. Отклонение обычно держат в пределах 0,5–1 мм на метр, иначе дозаторы и транспортёры уйдут от оси, а нагрузка ляжет на одну сторону опор. Анкеры затягивают после выставления, с моментом по паспорту узла, а не «до упора»: перетяжка рвёт бетон у кромки отверстия. Зазоры между рамой и плитой заполняют нерастворимой подливкой, а не подкладками из жести.

Дальше идёт обвязка и испытания под нагрузкой: линию прогоняют сначала на воде, потом на продукте, проверяя вибрацию, биение и осадку основания по реперам. Заранее предусмотренный запас по площади и толщине плиты позволяет позже переставить узлы или добавить модуль без демонтажа бетона. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы с обучением персонала.
