Дозирование жидкостей на производстве: методы и оборудование

Что такое дозирование жидкостей и от чего зависит точность

Дозирование жидкостей — это отмеривание заданной порции продукта перед подачей в тару. Точность определяется совокупностью факторов: вязкостью, температурой, пенообразованием, давлением в линии, скоростью потока и состоянием клапанов. Для воды и соков разброс по порции обычно невелик, для растительного масла и вязких моющих средств он заметно шире. Всё зависит от продукта и формата тары.

Где теряется точность на практике

Основные потери приходятся на нестабильное давление в продуктопроводе и износ уплотнений клапанов. Вспененный продукт даёт разброс по объёму даже при стабильном расходе. Зависимость вязкости от температуры означает, что один и тот же дозатор утром и вечером работает по-разному. Ориентиры допусков по ГОСТ и ТР ТС на фасовку нужно уточнять под конкретную категорию продукта и объём тары.

Объёмное дозирование: поршневые, шестерённые, мембранные дозаторы

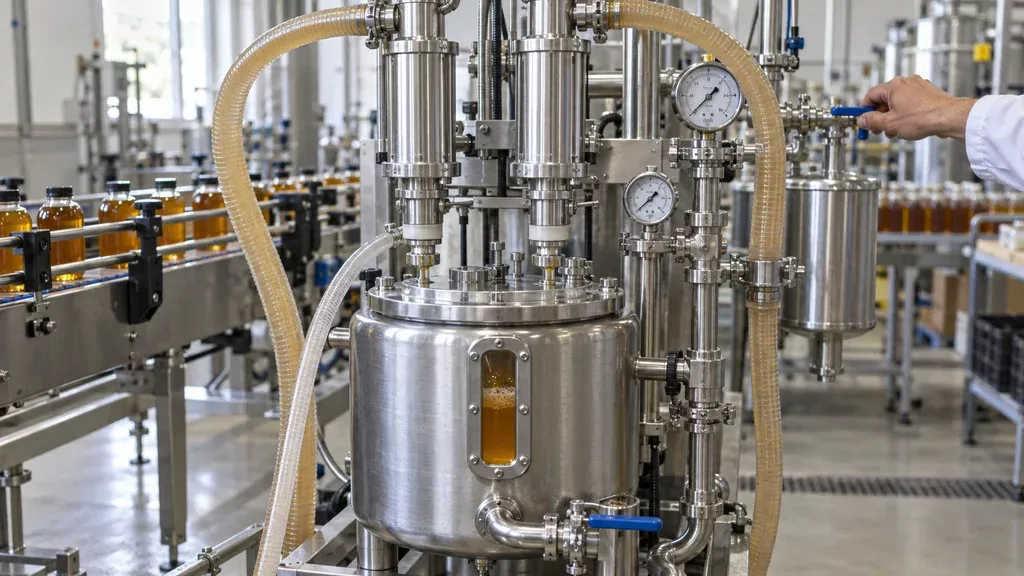

Объёмный принцип означает, что дозатор отмеряет объём продукта, а не массу. В составе линии розлива такой узел работает от привода с заданным числом циклов, поэтому фактический объём зависит от плотности и температуры жидкости. Поршневые и плунжерные насосы дают высокую точность на малых порциях, обычно от 0,5 до 50 мл за цикл, и подходят для воды, соков, концентратов. Шестерённые и мембранные применяют там, где продукт густой: растительное масло, сиропы, бытовая химия.

• Поршневые: 0,5–50 мл за цикл, вязкость до 1000 сП, твёрдые включения не допускаются.
• Перистальтические: 0,1–10 л/ч, вязкость до 5000 сП, мягкий продукт с частицами до 3 мм.
• Шестерённые: 1–100 л/ч, вязкость 100–100000 сП, требуют чистых сред без абразива.
• Мембранные: 0,5–500 л/ч, вязкость до 20000 сП, работают с агрессивной химией.

Перистальтические насосы-дозаторы продавливают продукт роликами по гибкой трубке, поэтому среда контактирует только со шлангом. Это удобно для нестабильных эмульсий и жидкостей с мягкими включениями, но точность падает по мере износа трубки. При выборе уплотнений и материалов смотрите на состав продукта и режим мойки: для кислых соков и щелочной химии нужны разные эластомеры, а корпус и клапаны обычно берут из нержавеющей стали. Уточняйте у поставщика совместимость уплотнений с рабочей температурой и моющими растворами.

Весовое дозирование и дозирование по уровню

Весовой дозатор отсчитывает не объём, а массу порции: сигнал с тензодатчиков обрабатывает контроллер, а клапан или насос отсекает поток при достижении заданной массы. Для продуктов с переменной плотностью (масло, сиропы, концентраты, загущённые средства) это единственный способ держать стабильную дозировку без постоянной перенастройки. Типичная точность в розливе обычно лежит в диапазоне ±0,2–0,5% от порции, но зависит от инерции потока, демпфирования платформы и быстродействия отсечного клапана. Ограничение простое: цикл медленнее объёмного, а твёрдые включения и пена искажают показания.

Дозирование по уровню работает иначе: в бутылку наливают с запасом, излишек отбирают вакуумной трубкой, либо контролируют уровень датчиком и закрывают клапан. Метод удобен для прозрачной тары и стабильной геометрии ПЭТ бутылки, но не терпит разброса толщины стенки и вспенивания. На розливе бытовой химии с кислотами и щёлочами материалы и точность подбирают особенно тщательно. Гибридные схемы сочетают весовой контроль с объёмным преддозированием. Ниже сравнение методов по ключевым параметрам.

Оборудование для дозирования в составе линии розлива

В линии дозирование жидкостей редко работает само по себе: продукт готовится в танке, проходит фильтр, подаётся насосом под давлением 1,5–3 бар и только потом попадает в дозатор перед розливом. Тип дозатора выбирают по продукту, таре и помещению: вязкие соусы и масла требуют обогрева трассы, газированные напитки — противодавления, а пенящиеся жидкости ограничивают скорость розлива. Линейные дозаторы проще переналаживать под смену формата, ротационные автоматы дают 3000–12000 бут/ч на стабильном продукте, моноблоки совмещают розлив и укупорку на одной станине.

Обвязка и санитария

Обвязка держит параметры: насос с частотным регулированием, обратные и мембранные клапаны, датчики давления и температуры на входе дозатора. CIP-мойка проектируется вместе с линией, температура моющего раствора обычно 60–80 °C, скорость потока в трубах не ниже 1,5 м/с. Подбор по продукту, таре и помещению, монтаж и пусконаладка с обучением персонала окупаются меньшим браком по объёму.

Чек-лист: как выбрать и настроить дозирование под свой продукт

Подбор начинается с паспорта продукта: вязкость в сантипуазах при рабочей температуре, наличие мякоти или кристаллов, склонность к пенообразованию, агрессивность к уплотнениям. Дальше фиксируете диапазон порций (например, от 0,25 до 1,0 л), формат тары и требуемую производительность в бут/ч. К ней добавляйте запас 15–20 %: реальный темп на линии почти всегда ниже расчётного из-за остановок и потерь.

• Испытания на реальном продукте, а не на воде: вязкость и пена меняют картину.
• Точность замеряйте на трёх режимах: минимальной, средней и максимальной порции.
• Повторяемость проверяйте по 20–30 дозам подряд, а не по трём.
• Оцените время смены формата тары и объёма дозы без разборки узла.
• Уточните доступность расходников: уплотнений, мембран, клапанов.
• Сверьте габариты и требования к помещению: пар, вода, сжатый воздух.

Типичная ошибка: выбор по паспортной точности без поправки на вязкость и пенообразование. Второй промах связан с отсутствием запаса по производительности, когда линия упирается в дозатор на пике. Дозирование жидкостей на вязких и пенящихся продуктах требует испытаний в реальных условиях.

Обслуживание, калибровка и типичные неисправности

Точность дозирования уходит постепенно, и заметить это по готовой продукции получается поздно: сначала порция плывёт в пределах допуска, потом начинается перелив или недолив. Чтобы этого не происходило, на линии вводят регламент: калибровку по контрольной массе проводят в начале смены и после каждой переналадки, а ТО совмещают с санитарной промывкой контура. Периодичность зависит от продукта и интенсивности работы, обычно это ежесменная проверка порции и плановое обслуживание раз в месяц или квартал.

Износ узлов и когда менять расходники

Первыми сдают уплотнения и клапаны: продукт с абразивными частицами или высокой кислотностью ускоряет износ. Мембраны меняют при потере эластичности, поршневые пары при росте люфта, фильтры при падении расхода. Разберём частые неисправности и их причины.

Действующие линии не всегда требуют замены: часто достаточно модернизировать узел дозирования и изготовить оснастку под нестандартную тару. Для этого ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтаж и пусконаладку.
