Дозатор для жидкости: виды, устройство и подбор под продукт

Что такое дозатор для жидкости и какие задачи он решает

Дозатор для жидкости подаёт отмеренную порцию продукта в тару. Дозирование бывает объёмным, весовым и по уровню; выбор зависит от вязкости, пенообразования и требований к точности. Объёмный дозатор отмеряет порцию мерной камерой или расходомером, весовой контролирует массу по тензодатчику, дозирование по уровню заполняет бутылку до заданной отметки. Пенящиеся и газированные продукты требуют весового или уровня, вязкие масла чаще идут через объёмный.

Норма отклонения по объёму зависит от продукта и формата тары. Для воды и напитков обычно держат в пределах десятых долей процента от номинала, для растительного масла допуски шире, для бытовой химии многое определяет рецептура и стабильность насоса. В линии дозатор стоит после ополаскивателя и до укупорочного узла. Смежные узлы задают его темп: производительность согласуют по бут/ч, подачу продукта по м³/ч.

Виды дозаторов по принципу действия

По принципу действия дозатор для жидкости делят на объёмные, потоковые и косвенные. Объёмные (поршневые, плунжерные, мембранные, шестерённые, перистальтические) отмеряют порцию в рабочей камере и вытесняют её в тару. Потоковые клапанные, или тайм-дозаторы, держат клапан открытым заданное время. Косвенные (весовые, ультразвуковые по уровню) работают по факту налива. Выбор зависит от вязкости, включений и пены. В каталоге линий розлива дозатор показан как узел в составе линии.

• Поршневые и плунжерные: вязкость до 500 мПа·с, стабильный объём, чувствительны к включениям и абразиву.
• Мембранные: до 1000 мПа·с, мягкая работа с продуктом, мембрана изнашивается.
• Шестерённые: густые и пастообразные среды, включения заклинивают пару.
• Перистальтические: до 200 бут/ч, щадят продукт, требуют смены шланга.
• Клапанные тайм-дозаторы: до 12000 бут/ч, зависят от стабильности давления в продуктопроводе.
• Весовые и ультразвуковые: точность по массе или уровню, пена и брызги сбивают контроль.

Устройство дозатора и узлы, которые изнашиваются

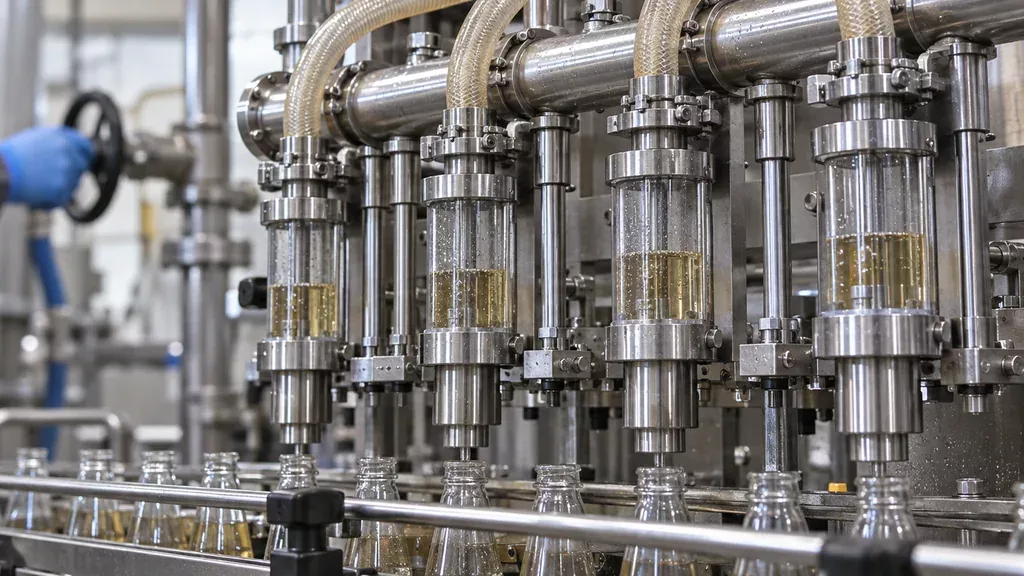

Типовой дозатор для жидкости состоит из продуктопровода с всасывающим и нагнетательным клапанами, дозирующей камеры, привода и узла обратной связи. Продукт заходит через всасывающий клапан, поршень или мембрана вытесняют его через нагнетательный, а датчик положения штока или расходомер корректирует ход. Быстрее всего изнашиваются седла и пружины клапанов: абразивные включения и сухие пуски дают риски и заклинивание. Уплотнения подбирают по среде: EPDM для воды и щелочей, силикон для пищевых продуктов, PTFE для кислот и растворителей.

Вязкий или агрессивный продукт (мыло, незамерзайка, кислотные и щелочные средства) требует клапанов с увеличенным проходом и химически стойких мембран. Пример подбора дозатора под такие среды удобно смотреть на решениях для линии розлива бытовой химии. Привод бывает механическим (кулачок, эксцентрик) и серводвигательным: первый проще и дешевле в ремонте, второй точнее держит дозу при переменной вязкости. Уплотнения меняют по регламенту, но фактически чаще: по потере герметичности, каплеобразованию и отклонению дозы.

Дозирование разных продуктов: вода, напитки, масло, бытовая химия

Для воды и негазированных напитков при 5–20 °C достаточно гравитационного или линейного дозатора: пенообразования нет, вязкость близка к 1 сП. Газированные напитки при 2–6 °C и давлении 2–4 бар требуют изобарического розлива и предварительного сброса давления в бутыли, иначе CO₂ уходит и пена переполняет тару. Слабоалкогольные напитки добавляют требование к точности: отклонение дозы обычно держат в пределах ±1 %, иначе плавает крепость в партии.

Растительное масло при 18–25 °C имеет вязкость 50–80 сП, глицерин и сиропы доходят до 1000 сП и выше. Нужен объёмный или поршневой дозатор с обогревом продуктопровода и форсунками увеличенного прохода. Бытовая химия (кислоты, щёлочи, хлорсодержащие растворы) определяет выбор уплотнений: EPDM, PTFE, а не NBR. Материалы должны выдерживать промывку при 60–80 °C и соответствовать ТР ТС 005/2011 по контакту с продуктом.

Точность, производительность и синхронизация с линией

Стабильность дозы держится на трёх параметрах: давление в продуктопроводе (обычно 1,5–3 бар, для вязких продуктов выше), температура продукта и время открытия клапана (от 30 до 120 мс в зависимости от конструкции). Плюс скорость конвейера: чем выше, тем короче окно розлива и заметнее колебания. Объём «плывёт» от скачков давления, вспененного продукта, износа уплотнений и нестабильного питания сжатым воздухом. Дозатор с компенсацией по уровню или расходомером держит отклонение стабильнее, но требует настройки под продукт.

Производительность считается просто: число дозирующих головок умножается на такты в час. Рассинхрон возникает на стыке розлива и укупорки: бутылка приходит под дозатор с недоездом или перекосом, и доза уходит в брак. Синхронизацию проверяют по датчику положения тары, фазам конвейера и моменту захвата горловины. Пусконаладка включает выравнивание этих фаз.

Чек-лист подбора дозатора под продукт, тару и помещение

Перед обращением к поставщику соберите паспорт задачи: вязкость и плотность продукта при рабочей температуре, наличие мякоти, газа, кристаллов или абразивных частиц, температуру розлива, требования к контакту с пищевыми средами по ТР ТС 005/2011. Зафиксируйте диапазон объёмов дозирования, формат тары (ПЭТ бутылка, ПЭТ банка, стекло), высоту и диаметр горловины, допуск по объёму, производительность в бут/ч. Опишите помещение: площадь под автомат и накопители, высоту потолка, доступ к узлам мойки, параметры пара, воды и сжатого воздуха, наличие CIP-контура. Дозатор подбирают по худшему режиму, а не по среднему: заявленный диапазон должен перекрывать ваши крайние объёмы.

• Кривая точности по всему диапазону объёмов, а не только в средней точке.
• Материалы уплотнений и продуктопровода с указанием совместимости со средой.
• Время переналадки при смене формата тары и объёма дозы.
• Требования к подготовке воздуха, пара и моющего раствора на входе.
• Схема обвязки, габариты, зоны обслуживания и точки подключения.
• Регламент ТО, ресурс узлов и наличие быстроизнашиваемых деталей.

Монтаж, пусконаладка и обслуживание дозаторов

Пусконаладка начинается с проверки геометрии: дозатор выставляют по уровню, совмещают розливочный узел с осью тары, проверяют зазор между горловиной и насадкой. Затем прогоняют продукт на холостом ходу и контролируют герметичность соединений при рабочем давлении, обычно до 2,5 бар для линейных узлов. Дозу замеряют на аналитических весах: берут не менее 30 циклов подряд и считают разброс. Если повторяемость хуже заявленной, ищут подсос воздуха через уплотнения, нестабильный уровень в напорном баке или залипание клапана.

Плановое ТО включает замену мембран, уплотнений, сёдел клапанов и трубок продуктопровода по регламенту, чаще всего раз в 3–6 месяцев, для масел и бытовой химии сроки короче. Операторов обучают на площадке: настройка дозы, промывка контура, чтение ошибок и остановка при переливе. ООО «Промгарант» подбирает оборудование под продукт и тару, поставляет его и выполняет монтаж и пусконаладку, а также ремонт, модернизацию линий и изготовление оснастки.
