Производство алюминиевой банки: как её делают и что важно при розливе

Как устроено производство алюминиевой банки

Производство алюминиевой банки начинается с рулона ленты толщиной 0,25–0,30 мм из сплавов серии 3000 (корпус) и 5000 (крышка). Ленту прокатывают до точной разнотолщинности: допуск по толщине обычно не превышает ±2 %, иначе на вытяжке пойдут разрывы. Из рулона вырубают кружок диаметром под конкретный корпус, после чего заготовка уходит на пресс.

Формовка идёт в два перехода. Сначала на вытяжном прессе из кружка получают стакан, затем на втором переходе стенку утоняют до 0,09–0,12 мм, а дно оставляют 0,25–0,30 мм. Далее обрезка по высоте, формовка профиля под донную часть и кромку под закатку крышки. Стандартные диаметры корпусов: 202, 204 и 211 (примерно 53, 57 и 66 мм). Банкоформовочные линии выдают от 1200 до 2400 банок в минуту на один поток.

Мойка, лакировка и сушка корпуса

После формовки корпус моют, наносят внутренний лак и наружную грунтовку, затем сушат в проходной печи при 180–210 °C. Лаковый слой защищает напиток от контакта с металлом и держит давление газирования до 6 бар. Наружную печать наносят до финишного лака, а сушку ведут по температурному профилю, иначе покрытие не полимеризуется и поплывёт на мойке в розливе.

Геометрия и стандарты, которые определяют совместимость

Банка одного номинала, например 0,33 или 0,5 л, у разных изготовителей отличается по геометрии в пределах допусков. Горловина стандартизирована под резьбовой или обжимной венец, но её фактический диаметр и высота гуляют на десятые доли миллиметра. Высота корпуса, масса и толщина дна тоже варьируются, поэтому банка из новой партии может идти по транспортеру иначе, чем предыдущая. На линии это проявляется в сбоях на ориентаторе, заклинивании в направляющих и нестабильной посадке на розливной головке, из-за чего под розлив напитков в алюминиевую банку приходится заново выставлять узлы.

Отклонения внутри паспортного допуска не означают, что линия пойдёт без перенастройки. Внутреннее покрытие тоже нормируется: по контакту с продуктом ориентируются на ТР ТС 005/2011 и ТР ТС 022/2011, а по самому материалу тары смотрят ГОСТ 33756 (упаковка потребительская) и санитарные требования к контактным материалам. Что проверять в паспорте партии тары:

• Номинальный объём, полную высоту корпуса и диаметр с допусками.
• Тип и размер горловины, толщину стенки и дна.
• Массу банки и материал внутреннего лакового покрытия.
• Стойкость покрытия к продукту и условиям пастеризации.
• Условия хранения партии и срок годности тары.

Розлив в алюминий: отличия от ПЭТ и стекла

Металл держит внутреннее давление лучше ПЭТ тары: стандартная банка 0,5 л спокойно выдерживает 6 бар, тогда как ПЭТ бутылка при том же объёме деформируется уже около 2,5 бар и требует упрочняющего донышка. Отсюда разные режимы изобарического розлива: в банку карбонизированный продукт подают при 4,5–6 бар и 2–4 °C, в ПЭТ обычно 2,5–4 бар. Горячий розлив в металл тоже возможен, но теплопередача у алюминия высокая, поэтому продукт 85–92 °C быстро отдаёт тепло корпусу, и без пастеризации в туннеле режим подбирают особенно аккуратно.

Газовая головка под банку работает с вакуумным каналом и клапаном сброса CO2, укупорка идёт закаткой, а не навинчиванием, поэтому требования к узлу другие. Износ закаточных роликов, несоосность и потеря давления в продуктопроводе дают переполнение или недолив. Настройка дозаторов под металл и ремонт и модернизация оборудования обычно касаются именно этих узлов.

Укупорка и контроль качества после наполнения

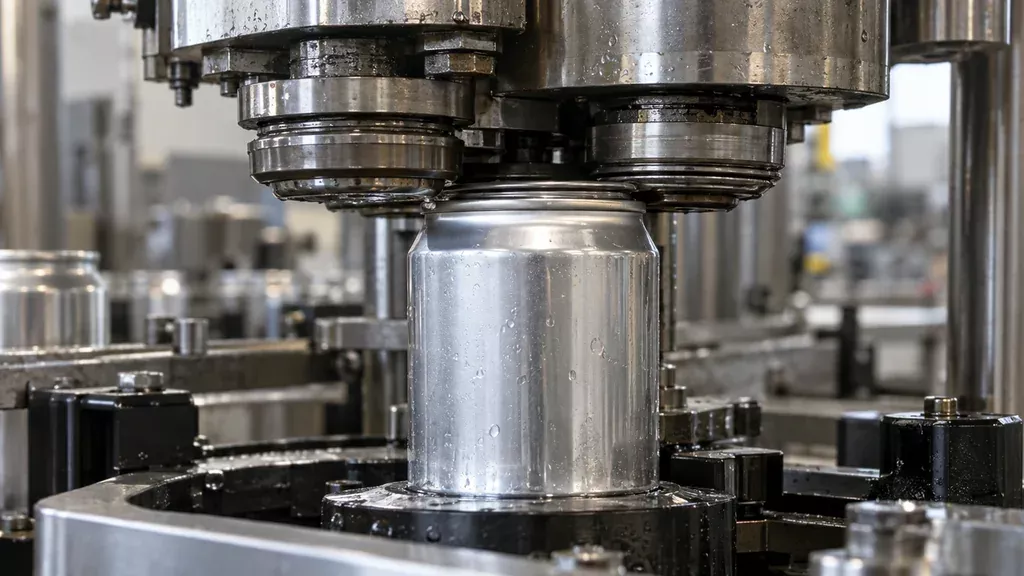

Закатка крышки выполняется двумя операциями. Первая ролик-пара подгибает фланец банки и кромку крышки предварительно, вторая обжимает шов окончательно до заданной толщины и высоты. Между операциями крышка удерживается на банке за счёт натяга, поэтому сбой подачи воздуха в патрон или смещение банки по высоте дают недокат: шов рыхлый, герметичность не держит даже при слабом избыточном давлении. Перекат не лучше: алюминий тянется, фланец деформируется, при нагреве или пастеризации шов трескается по кромке.

Двухроликовая закатка: что регулируют

Настраивают высоту закаточной головки, усилие прижима патрона, ход и профиль роликов. Контролируют по трём параметрам: глубина закатки, толщина шва и его перекрытие. Пивные и слабоалкогольные форматы обычно требуют более плотного шва, чем газированные напитки, из-за внутреннего давления при пастеризации. Отбор проб ведут по партиям: визуальный осмотр кромки, испытание на внутреннее давление и проверка на утечку в водяной ванне. В производстве алюминиевой банки эти операции фиксируют в журнале, иначе дефект всплывает уже на складе готовой продукции.

Практический чек-лист перед запуском линии на банке

Переход на алюминиевую банку начинают с приёмки тары и сверки геометрии: диаметр корпуса, высота, толщина стенки и состояние борта по партии. Затем проверяют транспортёры под новый формат и только после этого трогают розлив. Практика показывает: большинство остановок на пуске связано не с дозатором, а с подачей банки к карусели.

• Проверить высоту звёздочек и зазоры в направляющих под диаметр банки.
• Осмотреть пластиковые вставки: износ даёт заклинивание и задиры лака.
• Согласовать скорости транспортёров, накопителя и розливочного автомата.
• Настроить отсекатели и накопители под лёгкую банку, без завалов потока.
• Заказать оснастку под конкретный диаметр и высоту, а не «универсальную».
• Обучить операторов и наладчиков до пусконаладки, а не после.

В регламенте смены формата фиксируют порядок замены звёздочек, моменты затяжки, контрольные зазоры и допустимый износ вставок. Пусконаладку ведут на одной линии: сначала прогон пустой банки, потом вода, потом продукт. Так производство алюминиевой банки на вашей площадке выходит на режим без брака по лаку и вмятинам.

Обслуживание линии и модернизация под алюминий

Регламент ТО для узлов розлива и закатки

Алюминий мягче ПЭТ и оставляет абразивный след на трущихся парах, поэтому ревизию узлов, контактирующих с тарой, проводят чаще, чем на пластике. Закаточные ролики проверяют каждую смену: износ профиля ведёт к негерметичному шву. Направляющие и транспортные звезды осматривают раз в неделю, толкатели и прижимы на розливе раз в месяц, контролируя люфт и задиры.

Переход с ПЭТ на банку требует замены оснастки: губки захвата, делительные шнеки, направляющие, узлы закатки рассчитаны на другой диаметр и жёсткость тары. Оснастку изготавливают под конкретную банку по её чертежу и допускам, поскольку универсальных решений здесь нет. ООО «Промгарант» подбирает такое оборудование под продукт и тару, поставляет его и выполняет монтажные и пусконаладочные работы.
